2023/02/01

适用于 USB Type-C 应用的 DX07 系列连接器解决方案



USB Type-C接口 DX07系列

自USB Type-C规格标准制定以来, Type-C接口已经在笔记本电脑, 智能手机, 游戏机等电子设备中逐渐得到普及。此外作为电源适配器和移动电池等专门用来充电的产品, 以及用来替换以往通信标准USB 2.0兼容的USB Type-A和USB Type-B的产品, Type-C逐渐被应用在越来越多的产品上面。顺应当前的市场环境, 日本航空电子工业(JAE)推出了基于USB 3.2 Gen 2 x2(20Gbps), Thunderbolt™3(40Gbps)的高速传输, 从USB 2.0低速传输充电用的到最新USB规格的USB4™, Thunderbolt™4 对应的Type-C连接器产品系列, 广泛满足各种电子产品的规格要求。日本航空电子工业(「航空电子工业」)作为全球领先的连接器制造商, 从初始阶段一直深度参与相关标准的制定, 力求满足客户的广泛需求并提升设备及电路板的设计自由度。

使用USB Type-C接口的设备和电缆线束

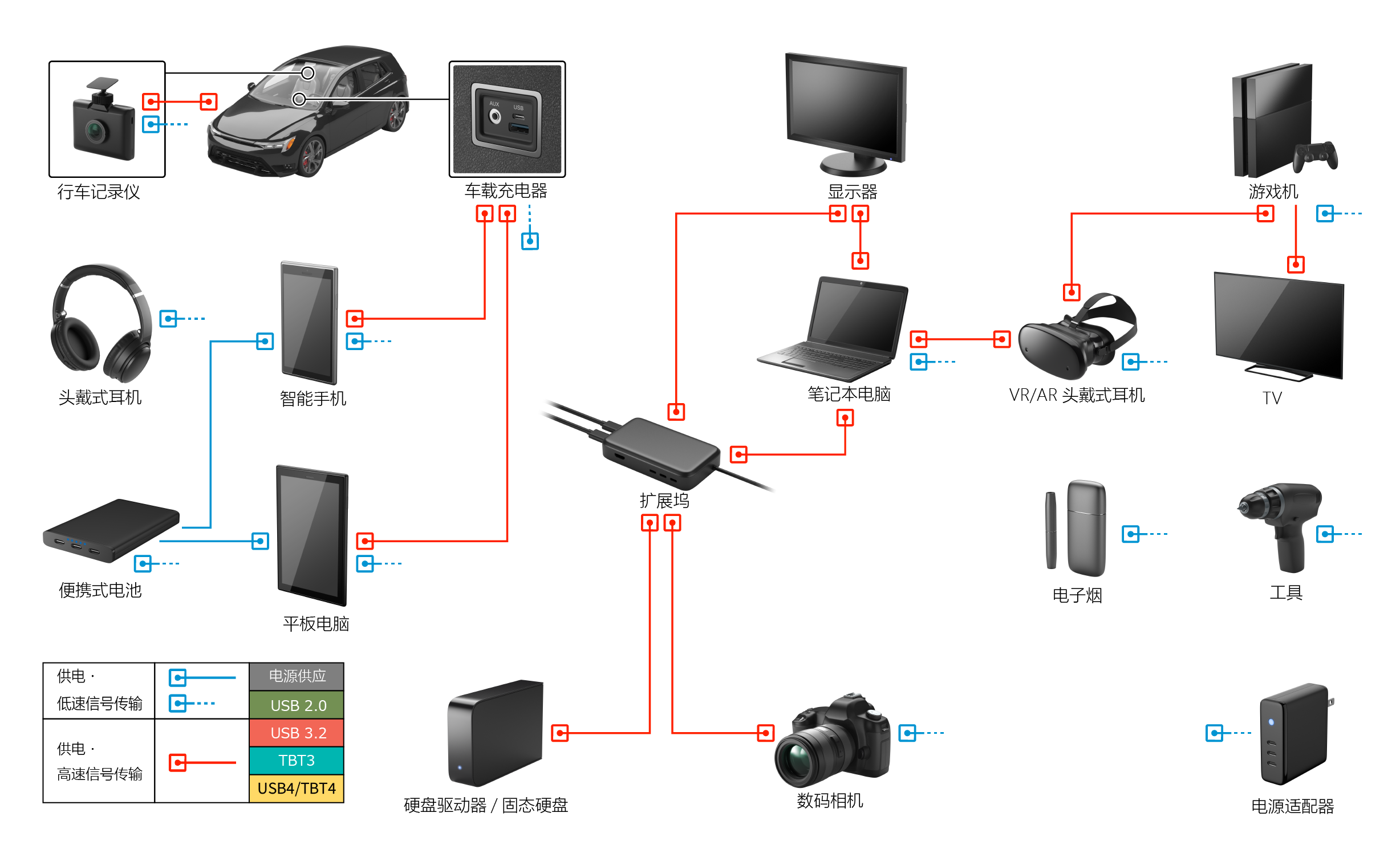

以下是预想使用USB Type-C连接器的主要设备和这些设备之间连接用的电缆线束示例。由于每个设备支持的传输标准不同(例如USB4, USB 3.2及USB 2.0), 每个设备之间或设备内部的电缆线束也会有所不同。您可以参照以下设备连接示例, 选择使用在设备本身或者用于设备之间连接线束用的连接器。

预计将配备 USB Type-C 接口的硬盘录像机、智能手机和笔记本电脑等主要设备之间的连接示例,以及连接这些设备的电缆线束。

点击此处下载USB4 相关资料

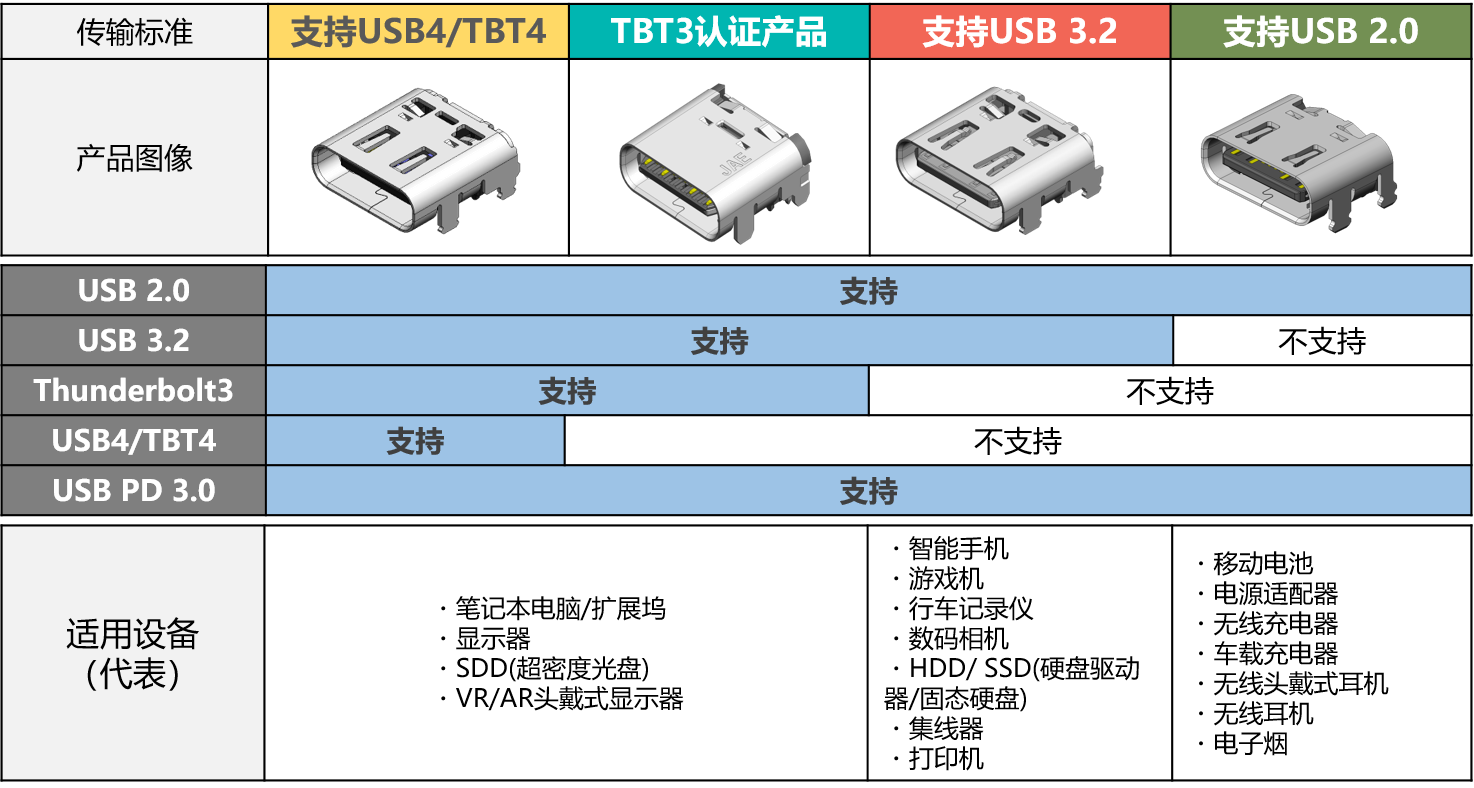

USB Type-C接口插座系列(按传输标准)

提供适合各种传输标准的产品系列。在产品设计和选择连接器时,请参考下表中关于传输标准和适用设备的示例。

usb type c transmission line-up

USB Type-C接口DX07系列产品系列

插座/非防水 SMT型

芯数 基板连接
状态
外形形状・尺寸
板上型 沉板型
24芯 2列SMT 24 芯双排 SMT 插座板载连接器外部形状 24 芯双排 SMT 插座中置连接器外部形状
16芯 1列SMT 16 针单排 SMT 插座板载连接器外部形状

传输标准:支持USB4/TBT4 TBT3认证产品 USB 3.2 USB 2.0

芯数 基板连接
状态
基板组装
状态
品名 3D模型 尺寸(mm) 特征
C/H A B C D 有无后护板 其他
24芯 2列SMT 板上 DX07S024JA1 3D 链接 1.57 8.94 8.17 3.14 0.6 插入模具
DX07S024JA2 3D 链接 1.2
DX07S024JJ1 3D 链接 0.6 外壳2点DIP
DX07S024JJ2 3D 链接
DX07S024JAA 3D 链接 1.57 8.94 9.17 3.14 0.9
沉板 DX07B024JJ1 3D 链接 0.47 12 8.17 3.14 0.8
DX07B024JJ2 3D 链接
DX07B024JAA 3D 链接 0.47 12 8.37 3.14 0.8
DX07BN24JA2 3D 链接 -0.64 16.5 11.10 3.60 0.8
DX07BD24JJ4 3D 链接 -0.1 12.75 10.35 3.14 0.8
16芯 1列SMT 板上 DX07S016JA1 3D 链接 1.58 8.94 6.90 3.16 0.9
DX07S016JA3 3D 链接 1.2

插座/非防水 混合型

芯数 基板连接
状态
外形形状・尺寸
板上型 沉板型
24芯 复合型 插座角度 24 芯混合板载连接器外部形状 插座角度 24 芯混合中置连接器 外部尺寸

传输标准:USB 3.2

芯数 基板连接
状态
基板
组装状态
品名 3D模型 尺寸(mm) 特征
C/H A B C D 有无后护板 其他
24芯 复合型 板上 DX07S024XJ1A 3D 链接 1.6 9.4 9.65 3.34 0.9 端子DIP长度: 0.7
DX07SA24XJ2 3D 链接 2.0 10.5 9.25 3.77 0.9
DX07S024XJ4 3D 链接 3.4 10.0 10.44 5.17 1.9 包括轮缘的高度:10.17
端子DIP长度:1.8
DX07S024XA8 3D 链接 无轮缘
端子DIP长度:1.8
沉板 DX07B024XJ1 3D 链接 0.7 11.8 9.65 3.14 0.9 外壳:镀黑镍

插座/ 防水 SMT型

芯数 基板连接
状态
外形形状・尺寸
板上型 防水等级
24芯 2列SMT 插座角度 24 触点双排 SMT 板载连接器 IPX8 外观 IPX8 水深1.5m 30分钟
插座角度 24 触点双排 SMT 板载连接器 IPX7 外观 IPX7 水深1.0m 30分钟

传输标准:USB 3.2 USB 2.0

芯数 基板连接
状态
品名 3D模型 尺寸(mm) 防水等级
C/H A B C D E F
24芯 2列SMT DX07W024JA2 3D 链接 1.35 11.2 8.75 8.05 2.94 3.9 6.2 IPX8 水深1.5m 30分钟
DX07WH24JA3 3D 链接 1.5 9.5 9.35 8.65 3.56 3.13 7.5 IPX7 水深1.0m 30分钟

直角插座/非防水 SMT型

芯数 基板连接
状态
外形形状・尺寸
板上型 壳体引线形状 绝缘子头
24芯 直角类型 插座 直式 24 针垂直型板载通孔连接器 外部尺寸 穿孔 有(2处)
插座 直式 24 芯垂直型板载 SMT 连接器 外部形状 SMT

传输标准:USB 3.2

芯数 基板连接
状态
品名 3D模型 尺寸(mm) 特征
A B C D E F G 壳体引线
形状
绝缘子头 接地连接
24芯 直角类型 DX07S024WJ1 3D 链接 9.14 11.0 12.0 3.34 7.0 1.0 0.6 穿孔 有(2处) 接地板
DX07S024WJ3 3D 链接 12.0 10.0 5.0 1.8 外壳弹簧
DX07S024WJ4 3D 链接 6.1 SMT

直插式插头/非防水 SMT型

板上
24芯 直角类型 插头 直式 24 芯垂直型板载连接器 外部形状

传输标准:USB 3.2

芯数 基板
连接状态
品名 3D模型 尺寸(mm) 特征
A B C D E F G 壳体引线
形状
绝缘子头 其他
24芯 直角类型 DX07VN24WA2 3D 链接 8.25 18.4 12.6 1.20 2.4 5.4 1.6 穿孔 有(2处) 内护罩

插头线材端 连接用

芯数 基板连接
状态
外形形状・尺寸
薄型插头 短插头
24/22芯 水平连接
细长插头外部形状
短插头外部形状

传输标准:支持USB4 TBT3认证产品 USB 3.2

芯数
基基板连接
状态
品名 3D模型 尺寸(mm) 特征
A B C D E 外壳
24芯 水平连接 DX07P024AJ5 3D 链接 8.25 8.19 13.0 2.4 4.0 卷上外壳
22芯 DX07P022AA6 3D 链接
DX07P022FA1 3D 链接 8.35 10.7 3.6 拉伸外壳

线束

线束规格
USB 3.2 Gen1x2 & Gen2x2
线 对 线 线束
USB 3.2 Gen1x2 & Gen2x2
线 对 线 带螺丝锁线束
USB3.2 Gen2x1 线 对 标准-A 线束
USB 3.2 Gen1 x 2 和 Gen2 x 2 C 至 C 线束外部形状 USB 3.2 Gen1 x 2 和 Gen2 x 2 C 至 C 螺钉锁定线束外部形状 USB 3.2 Gen1 x 2 和 Gen2 x 2 C 至 C 线束外部形状

传输标准:支持USB4 USB 3.2

线束状态 品名 3D模型 规格
使用电线 线长 传送规格&电流容量
USB3.2 Gen1x2 & Gen2x2 线 对 线 线束 DX07518S10N18747 3D 链接 PVC黑 1000mm Gen 2x2 5A
DX07518S20K18747 3D 链接 PVC黑 2000mm Gen 1x2 3A
DX07518B10N19114 3D 链接 TPE黑 1000mm Gen 2x2 5A
DX07518B20K19114 3D 链接 TPE黑 2000mm Gen 1x2 3A
USB3.2 Gen1x2 & Gen2x2 线 对 线 带螺丝锁线束 DX07550B10N19510 3D 链接 TPE黑 1000mm Gen 2x2 5A
DX07550B20K19510 3D 链接 TPE黑 2000mm Gen 1x2 3A
USB3.2 Gen2x1 线 对 标准-A 线束 DX07519S10L26338 3D 链接 PVC黑 1000mm Gen 2x1 3A
链接:USB4用插头连接器的信息

下载 "USB Type-C连接器解决方案 "白皮书

USB Type-C 连接器解决方案



USB Type-C连接器解决方案(白皮书)下载。
