USB Type-C®コネクタ DX07シリーズ

 USB Type-C® コネクタは、規格仕様が策定されて以降、ノートPCやスマートフォン、ゲーム機などへの搭載が進むことで普及してきました。また昨今では、電源アダプターやモバイルバッテリー等の電源供給に特化した用途や、従来からの通信規格であるUSB 2.0に対応したUSB Type-Aや、USB Type-B コネクタの置き換え用途として、様々な機器への搭載が進んでいます。
 このような市場環境に伴い、日本航空電子工業(JAE)は、USB 3.2 Gen 2 x 2 (20Gbps)、Thunderbolt™3 (40Gbps)に対応した高速伝送用コネクタや電源供給、USB 2.0伝送に特化したコネクタから、最新のUSB規格であるUSB4™及び、Thunderbolt™4に対応したコネクタまで、幅広い機器に搭載可能な製品ラインナップを取り揃えています。
 日本航空電子工業(JAE)は、USB Type-C コネクタの規格策定に当初から携わってきたコネクタメーカーとして、今後もお客様の幅広いニーズにお応えして行くと共に、機器や基板の設計自由度の向上にも努めて参ります。
※USB4™, USB Type-C®とUSB-C®は、USB-IF(USB Implementers Forum, Inc.)の商標です。
※Thunderbolt™はIntel Corporationの商標です。以下は略称TBT。

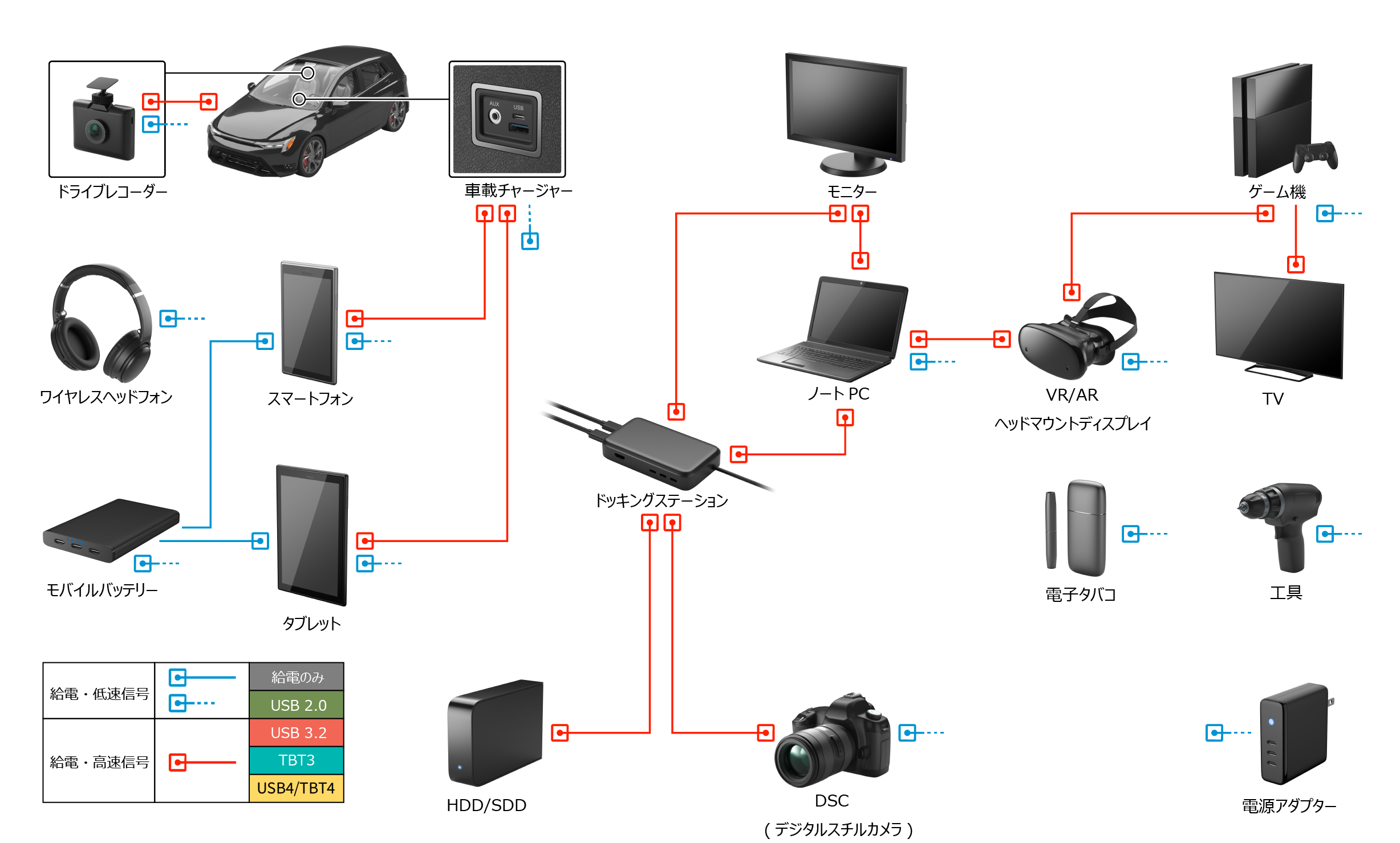

USB Type-Cコネクタ 搭載対象機器と接続ケーブルハーネス

  USB Type-Cコネクタの搭載が予想される主な機器と、その機器間を繋ぐケーブルハーネスの接続例を示しています。各々の機器が対応している伝送規格(USB4、USB 3.2、USB 2.0など)の違いにより、その機器間を接続するケーブルハーネスの仕様も異なります。以下の対象機器や接続例を参考に、機器に搭載するコネクタや機器間を接続するためのケーブルハーネスをお選び頂けます。

usb type c application map

USB4の資料
ダウンロードはこちら

USB Type-Cコネクタ レセプタクルの製品基本仕様

基板とコンタクトの接続形態や基板とコネクタの嵌合方向、位置関係によって、以下の5つの仕様をご用意しています。機器のデザインや基板設計に合わせてお選び頂けます。

USB Type-Cコネクタ レセプタクルのセンターハイト別ラインナップ

基板とコンタクトの接続形態や基板とコネクタの嵌合方向、位置関係によって、以下の5つの仕様をご用意しています。機器のデザインや基板設計に合わせてお選び頂けます。
usb type c basic specification

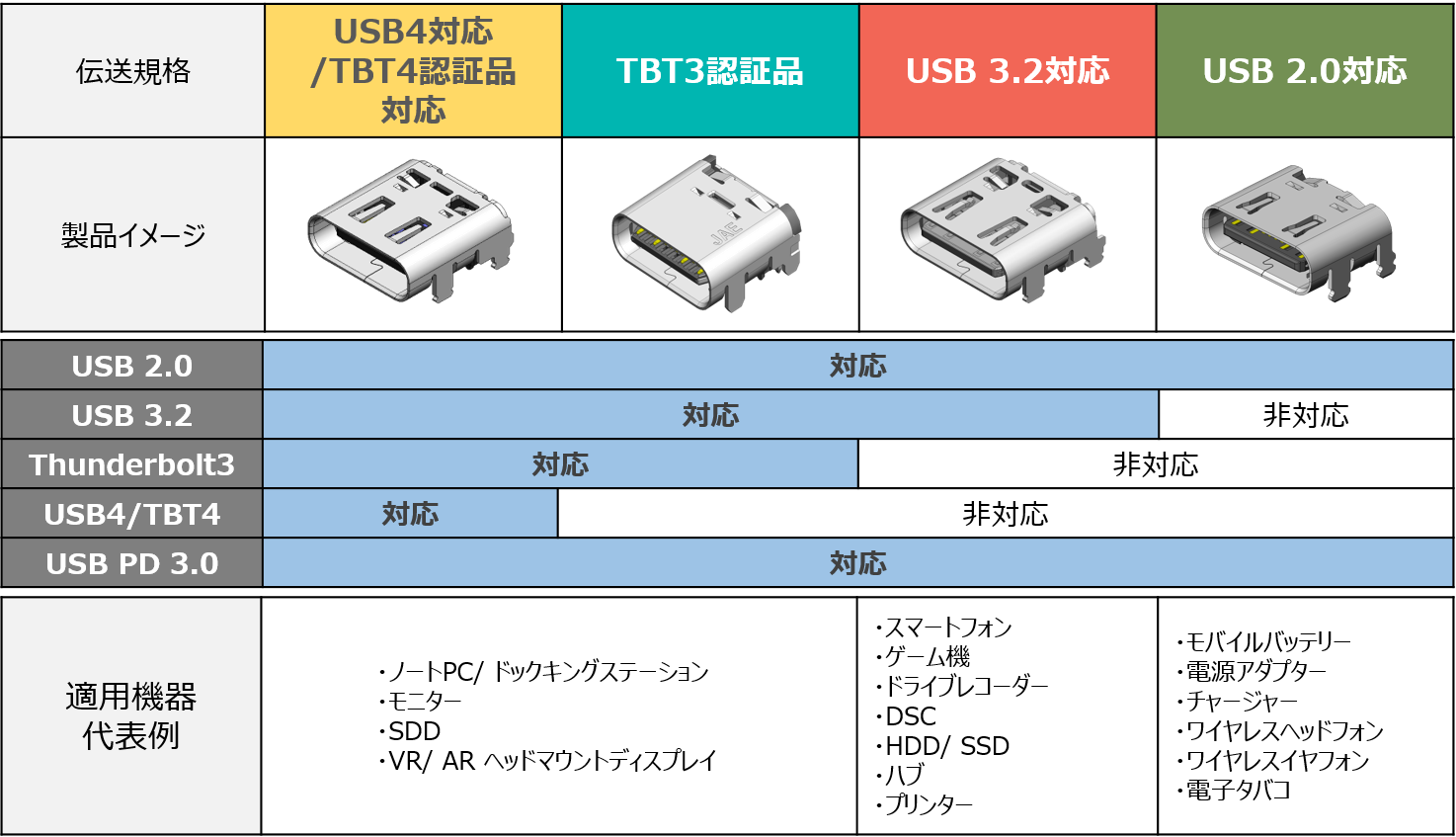

USB Type-Cコネクタ レセプタクルの伝送規格別ラインナップ

  それぞれの伝送規格にあわせた製品ラインナップをご用意しています。
  機器の設計、コネクタの選定にあたっては、下表の伝送規格や適用機器代表例なども参考としてご活用下さい。
usb type c transmission line-up

USB4の資料
ダウンロードはこちら

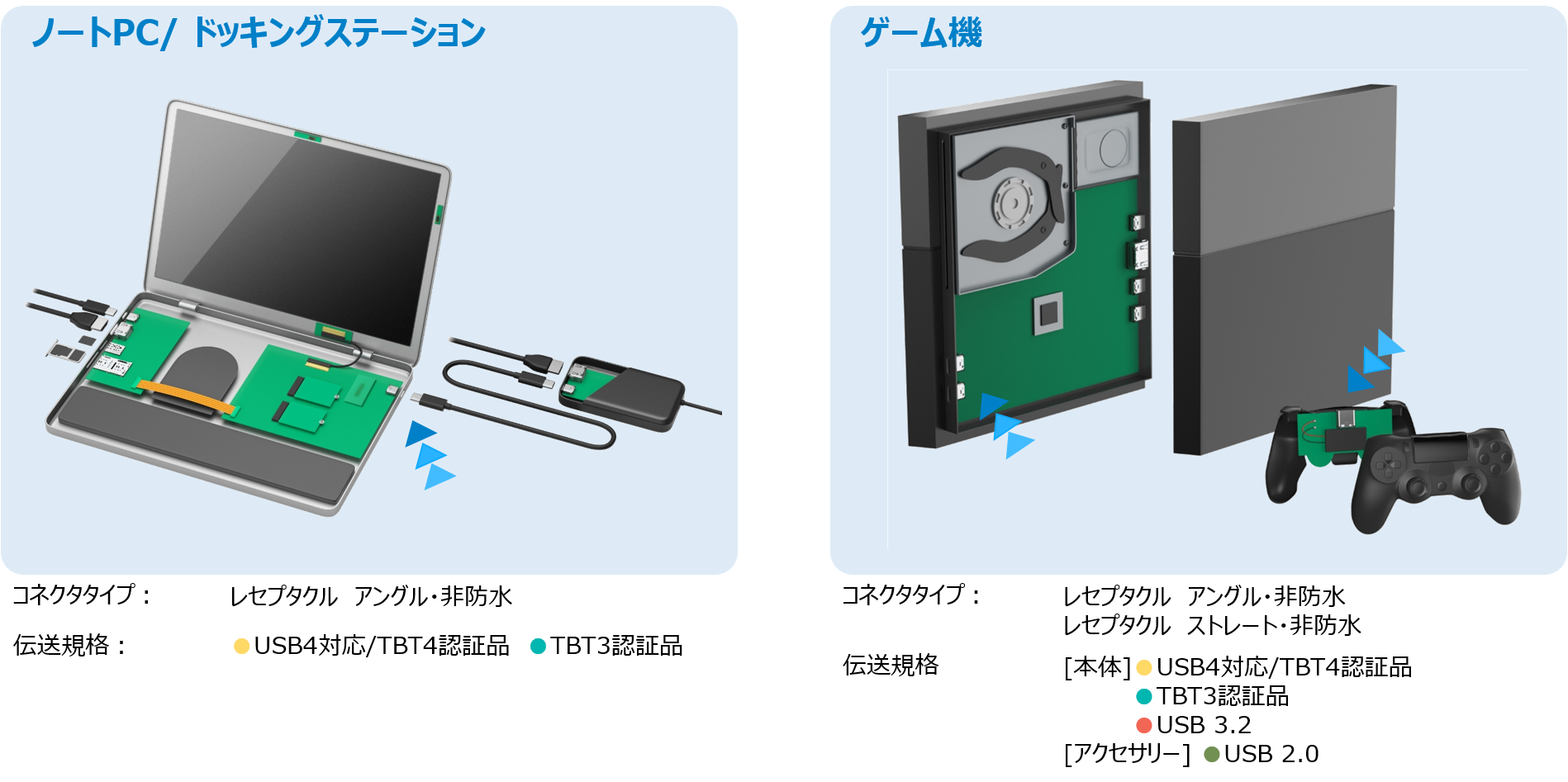

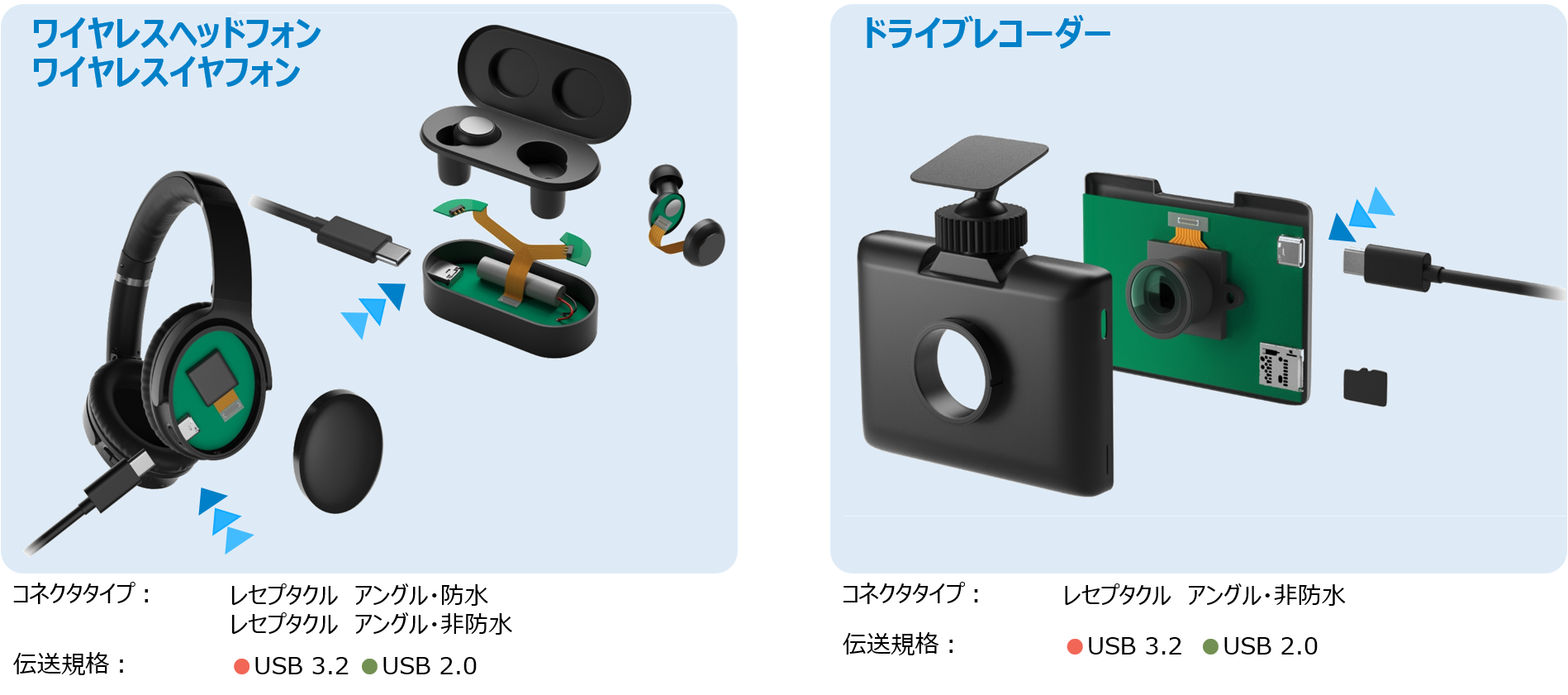

主な搭載機器別推奨コネクタと伝送規格

  USB Type-Cコネクタが搭載される主な機器とその実装例です。
  機器のデザイン性や機能性、性能の違いにより、搭載されるコネクタタイプや適用すべき伝送規格も異なります。
  各機器別に記載してある推奨のコネクタタイプや伝送規格は、コネクタ選定の参考としてご活用下さい。

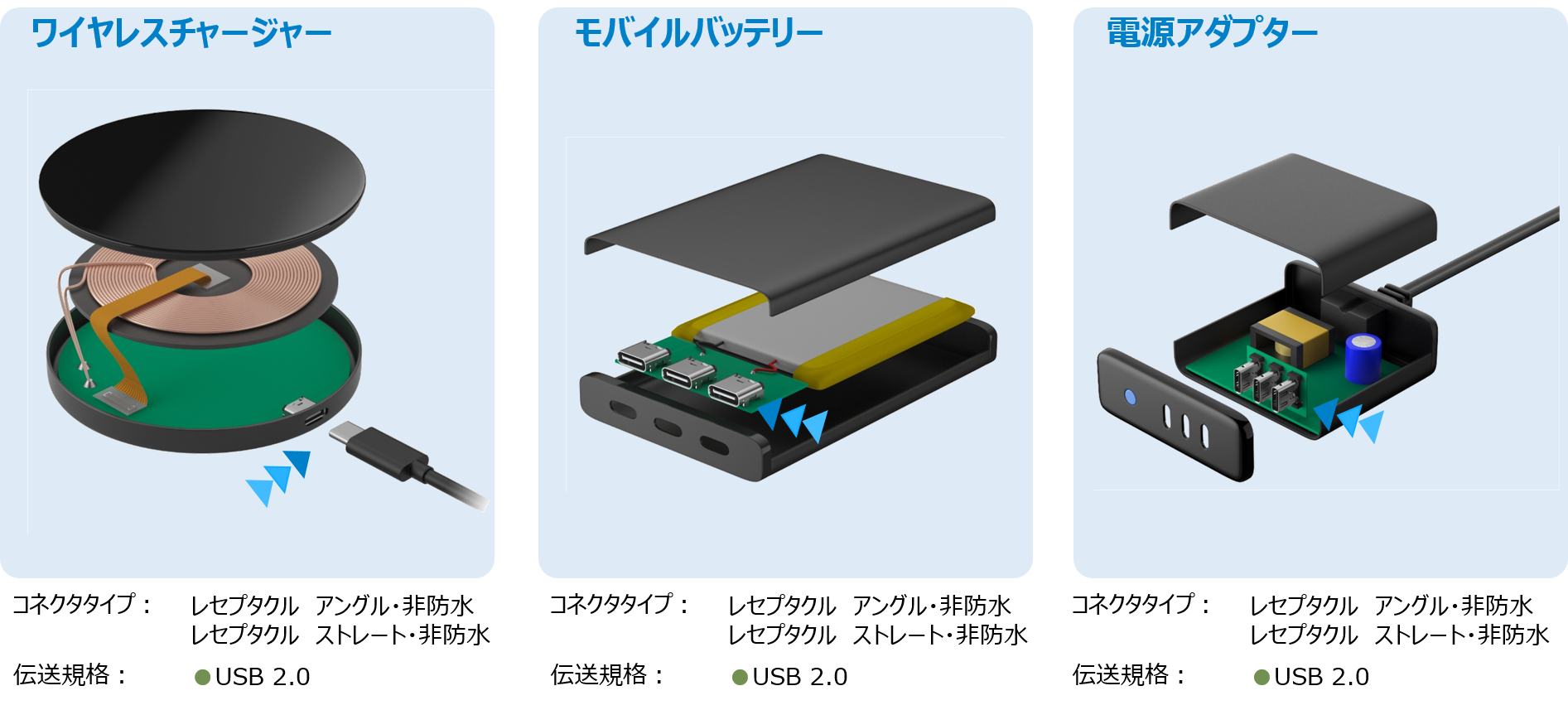

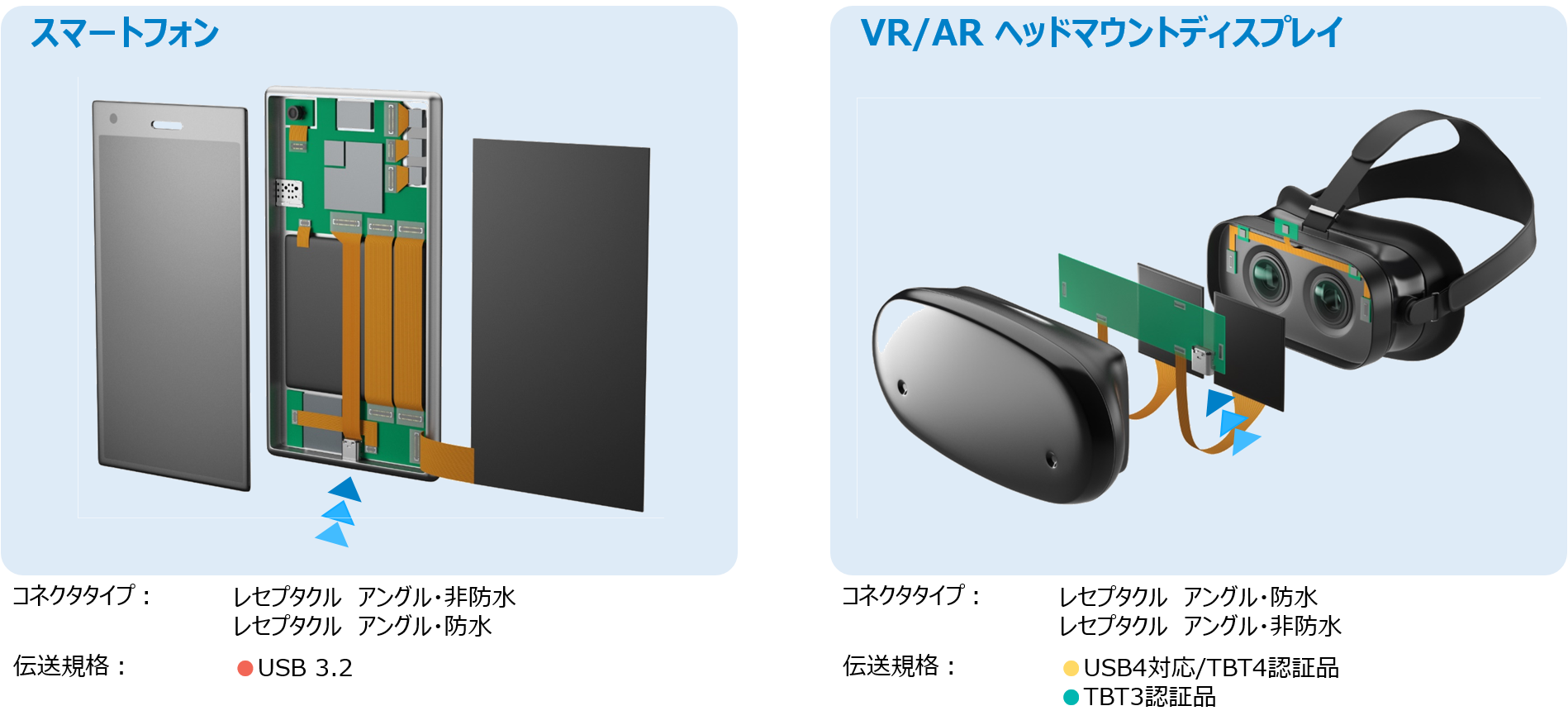

usb type c application pc, gaming usb type c application charger, ac adapter usb type c application phone, vr,ar usb type c application dash cam, earphone

USB Type-Cコネクタ DX07 シリーズ 製品ラインナップ

レセプタクル アングル・非防水 SMT

芯数 基板
接続形態
外形形状・寸法
オンボード ミッドマウント

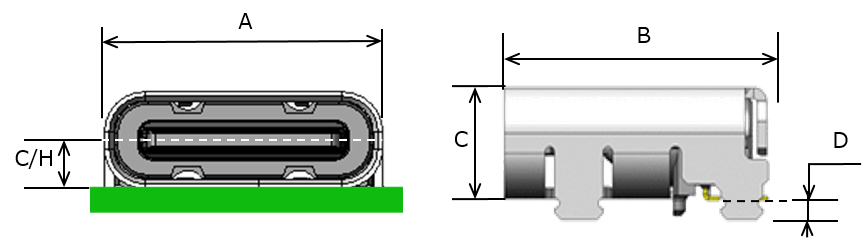

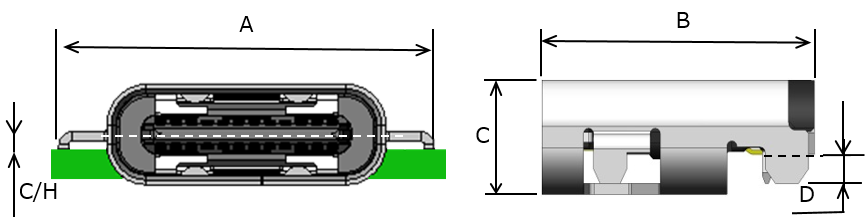

24芯 2列SMT usb type c receptacle usb type c receptacle
16芯 1列SMT usb type c receptacle

伝送規格:USB4対応/TBT4認証品 TBT3 認証品 USB 3.2対応 USB 2.0対応

芯数 基板
接続形態
基板
実装形態
品名 3D Model 寸法(mm) 特長
C/H A B C D リアシールド
有無
その他
24芯 2列SMT オンボード DX07S024JA1
1.57 8.94 8.17 3.14 0.6 有り インサートモールド
DX07S024JA2
1.2
DX07S024JJ1
0.6 シェル2点DIP
DX07S024JJ2
DX07S024JAA
1.57 8.94 9.17 3.14 0.9 有り
ミッドマウント DX07B024JJ1
0.47 12 8.17 3.14 0.8 有り
DX07B024JJ2
無し
DX07B024JAA
0.47 12 8.37 3.14 0.8 有り
DX07BN24JA2
-0.64 16.5 11.10 3.60 0.8 無し
16芯 1列SMT オンボード DX07S016JA1
1.58 8.94 6.90 3.16 0.9 無し
DX07S016JA3
1.2

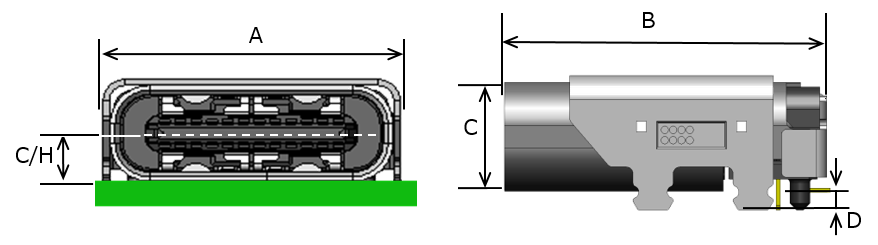

レセプタクル アングル・非防水 ハイブリッド

芯数 基板
接続形態
外形形状・寸法
オンボード ミッドマウント

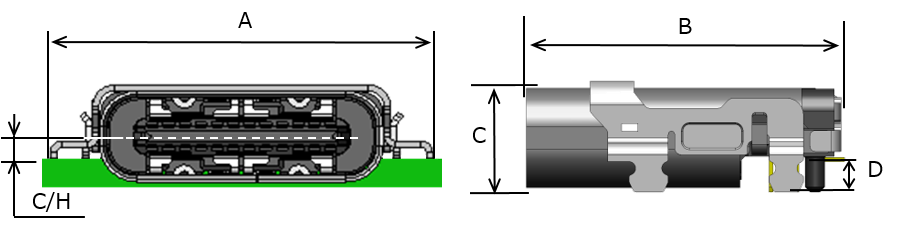

24芯 ハイブリッド usb type c receptacle hybrid usb type c receptacle hybrid
伝送規格:USB 3.2対応
芯数 基板
接続形態
基板
実装形態
品名 3D Model 寸法(mm) 特長
C/H A B C D リアシールド
有無
その他
24芯 ハイブリッド オンボード DX07S024XJ1A
1.6 9.4 9.65 3.34 0.9 有り コンタクトDIP長: 0.7
DX07SA24XJ2
2.0 10.5 9.25 3.77 0.9
DX07S024XJ4
3.4 10.0 10.44 5.17 1.8 フランジを含む高さ:10.17
DX07S024XA8 フランジ無し
ミッドマウント DX07B024XJ1
0.7 11.8 9.65 3.14 0.9 有り シェル:黒ニッケルメッキ

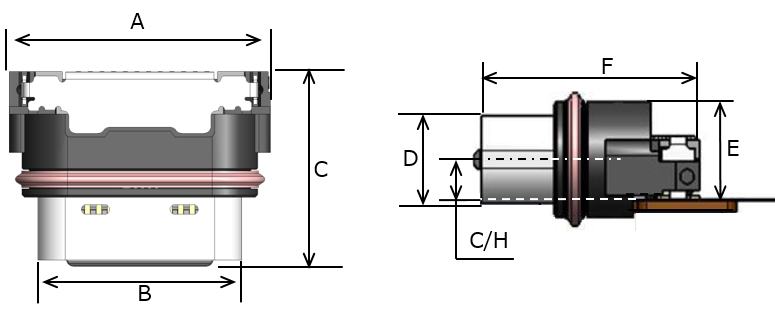

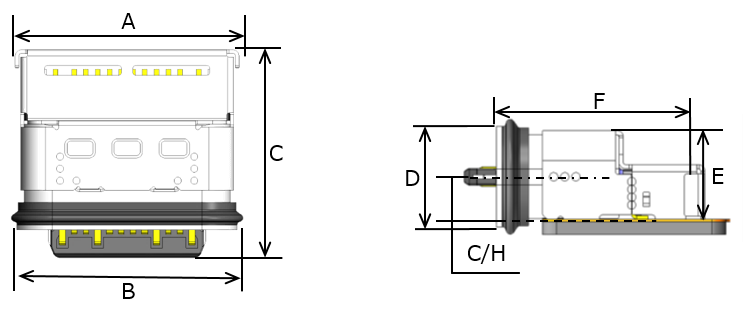

レセプタクル アングル・防水 SMT

芯数 基板
接続形態
外形形状・寸法
オンボード 防水等級
24芯 2列SMT usb type c waterproof IPX8 水深1.5m 30分
usb type c waterproof IPX7 水深1.0m 30分

伝送規格:USB 3.2対応 USB 2.0対応

芯数 基板
接続形態
品名 3D Model 寸法(mm) 防水等級
C/H A B C D E F
24芯 2列SMT DX07W024JA1
1.35 11.2 8.75 8.05 2.94 3.9 7.8 IPX8 水深1.5m 30分
DX07W024JA2
6.2
DX07WH24JA3
1.5 9.5 9.35 8.65 3.56 3.13 7.5 IPX7 水深1.0m 30分

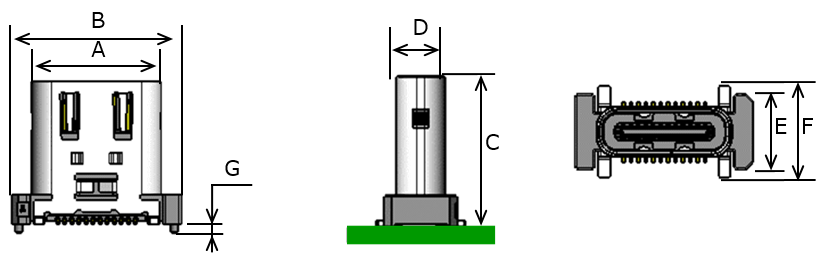

レセプタクル ストレート 非防水 SMT

芯数 基板
接続形態
外形形状・寸法
オンボード シェルリード形状 インシュレーターボス
24芯 垂直タイプ usb type c vertical receptacle スルーホール 有(2か所)
usb type c vertical receptacle SMT
伝送規格:USB 3.2対応
芯数 基板
接続形態
品名 3D Model 寸法(mm) 特長
A B C D E F G シェルリード
形状
インシュレーター
ボス
グランド接続
24芯 垂直タイプ DX07S024WJ1
9.14 11.0 12.0 3.34 7.0 1.0 0.6 スルーホール 有(2ヶ所) グランドプレート
DX07S024WJ3
12.0 10.0 5.0 1.8 シェルバネ
DX07S024WJ4
6.1 SMT

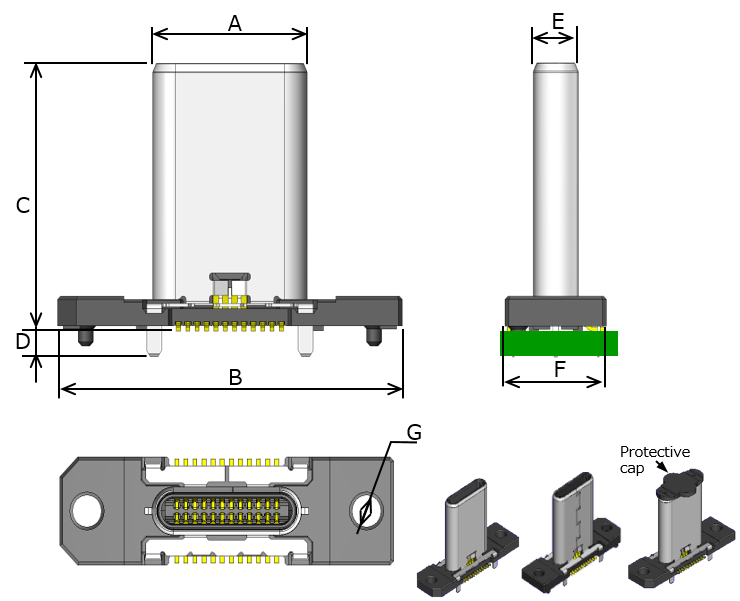

プラグ ストレート・非防水 SMT

オンボード
24芯 垂直タイプ usb type c plug

伝送規格:USB 3.2対応

芯数 基板
接続形態
品名 3D Model 寸法(mm) 特長
A B C D E F G シェルリード
形状
インシュレーター
ボス
24芯 垂直タイプ DX07VN24WA2
8.25 18.4 12.6 1.20 2.4 5.4 1.6 スルーホール 有(2ヶ所)

プラグ ケーブル接続用

芯数 基板
接続形態
外形形状・寸法
スリムプラグ
24/
22芯
水平接続
usb type c plug

伝送規格:USB4対応 TBT3 認証品 USB 3.2対応

芯数
基板
接続形態
品名 3D Model 寸法(mm) 特長
A B C D E シェル
24芯 水平接続 DX07P024AJ5
8.25 8.19 13.0 2.4 4.0 巻きシェル
22芯 DX07P022AA6
USB4対応認証品用プラグコネクタについては、こちら

ハーネス

ハーネス仕様

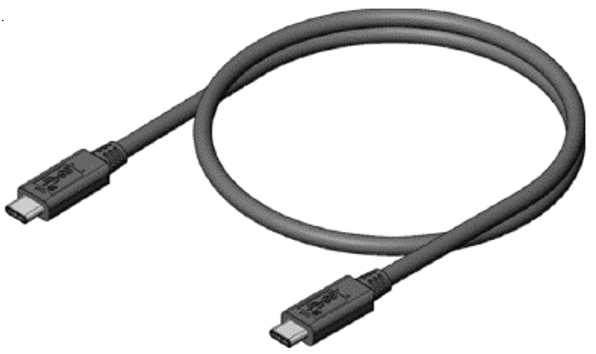

USB 3.2 Gen1×2 & Gen2×2
C to C ハーネス
USB 3.2 Gen1×2 & Gen2×2

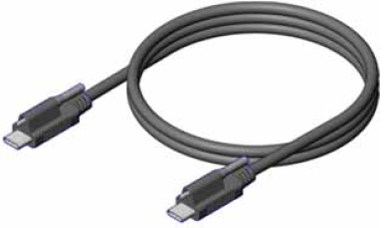

C to C スクリューロック付きハーネス
USB 3.2 Gen1×2 & Gen2×2
C to C ハーネ
usb type c harness usb type c harness1 usb type c harness2

伝送規格:USB4対応 USB 3.2対応

ハーネス形態 品名 3D Model 仕様
使用ケーブル ケーブル長 伝送規格&電流容量
USB 3.2 Gen1x2 & Gen2x2 C to C ハーネス DX07518S10N18747
PVC黒 1000mm Gen 2x2 5A
DX07518S20K18747
PVC黒 2000mm Gen 1x2 3A
DX07518B10N19114
TPE黒 1000mm Gen 2x2 5A
DX07518B20K19114
TPE黒 2000mm Gen 1x2 3A
USB 3.2 Gen1x2 & Gen2x2 C to C スクリューロック付ハーネス DX07550B10N19510
TPE黒 1000mm Gen 2x2 5A
DX07550B20K19510
TPE黒 2000mm Gen 1x2 3A

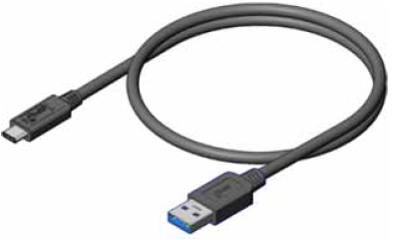

USB 3.2 Gen2x1 C to Standard-A ハーネス DX07519S10L19294
PVC黒 1000mm Gen 2x1 3A
DX07519B10L18748
TPE黒 1000mm Gen 2x1 3A
USB4対応プラグコネクタについては、こちら

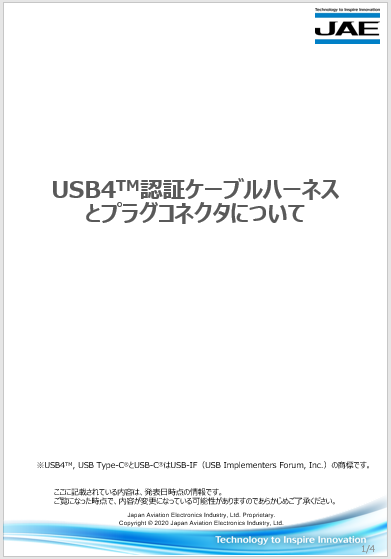

USB4™ 資料 ダウンロード
