製品カタログ一覧

カタログPDFが開けない場合

  • PDFファイルを開くには「Adobe Reader」が必要です。「Adobe Reader」をインストールしてください。
  • 「Adobe Reader」バージョンを最新にアップデートしてください。

カタログ掲載資料について

  • 取り扱い説明書/工具関連資料等、コネクタカタログに掲載の資料をご希望の場合は、お手数ですが、下記フォームより、お問い合わせください(お問い合わせ頂いても資料のご用意が無い場合もございます)。

Selection Guides

Selection Guides(Automotive Connectors)

JAEコネクタのラインナップから、自動車向けコネクタを抜粋したカタログです。

Selection Guides(Mobile Connectors)

JAEコネクタのラインナップから、モバイル・ウェアラブル機器向けコネクタを抜粋したカタログです。

Selection Guides(Industrial Connectors)

JAEコネクタのラインナップから、産業機器向けコネクタを抜粋したカタログです。

コネクタ総合カタログ

コネクタプロファイル

プリント基板を中心とした内部実装用コネクタから、インターフェース接続用コネクタまで、多様な接続にお応えできる最適なコネクタを抜粋し、一覧表化したカタログです。

プリント基板用

プリント基板用総合

基板対基板・基板対ケーブル・基板対FPC接続用コネクタカタログ

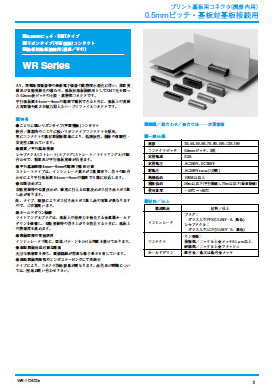

WRシリーズ

■0.5mmピッチ ・ SMTタイプ
■リボンタイプ(平面接触)コンタクト
■基板対基板接続用(垂直/平行)

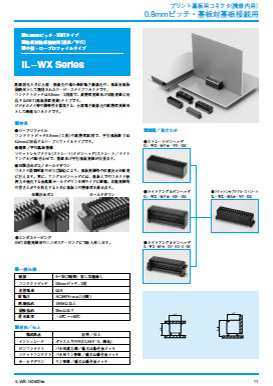

IL-WXシリーズ

■0.8mmピッチ、2列型 ・ SMTタイプ
■基板対基板接続用(垂直/平行)
■小型・ロープロファイルタイプ

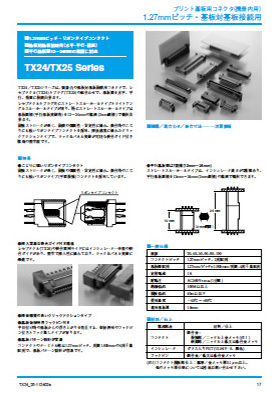

TX24/TX25シリーズ

■1.27mmピッチ、2列型 ・ リボンタイプコンタクト
■基板対基板接続用(水平/平行/垂直)
■平行基板間12 to 24mm(2mm間隔)の範囲に対応
■レセプタクル(TX24)とプラグ(TX25)の組合わせ

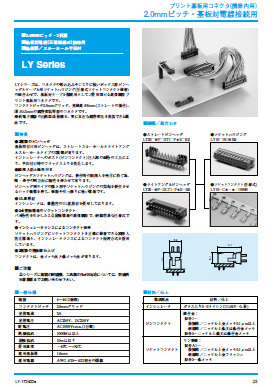

LYシリーズ

■2.0mmピッチ、2列型
■基板対電線(圧着結線式)接続用
■基板側/スルーホールはんだ付

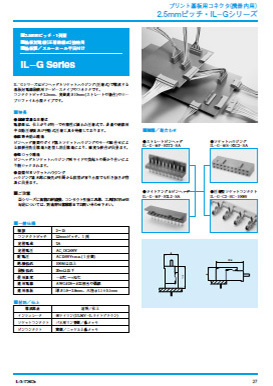

IL-Gシリーズ

■2.5mmピッチ、1列型
■基板対電線(圧着結線式)接続用
■基板側/スルーホールはんだ付
■ロープロファイル小型タイプ

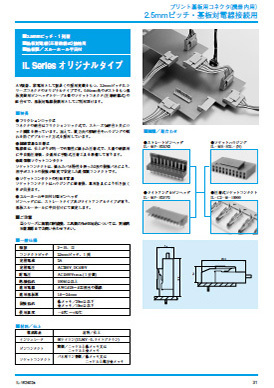

ILシリーズ オリジナルタイプ

■2.5mmピッチ、1列型
■基板対電線(圧着結線式)接続用
■基板側/スルーホールはんだ付

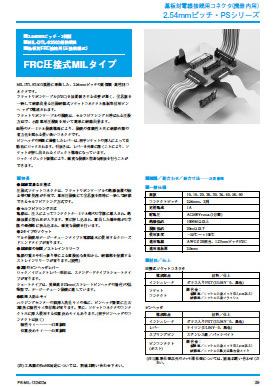

PSシリーズ FRC圧接式MILタイプ

■2.54mmピッチ、2列型
■MIL-DTL-83503規格準拠
■基板対フラットリボンケーブル接続用(圧接結線式)
■ロック&イジェクトレバー付きピンヘッダ

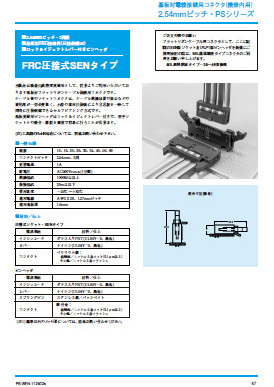

PSシリーズ FRC圧接式SENタイプ

■2.54mmピッチ、2列型
■基板対フラットリボンケーブル接続用(圧接結線式)
■ロック&イジェクトレバー付きピンヘッダ

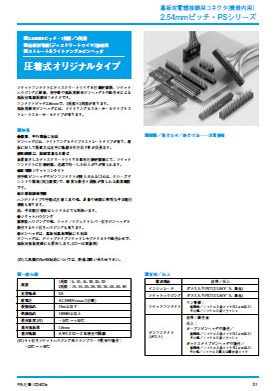

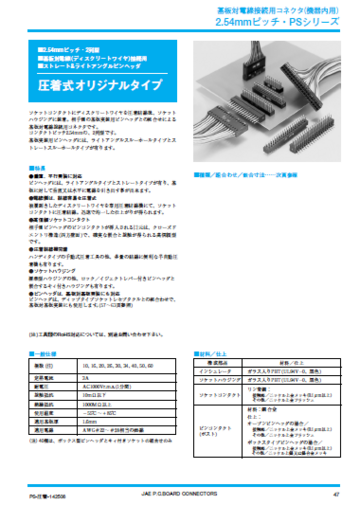

PSシリーズ 圧着式オリジナルタイプ

■2.54mmピッチ、1列型/2列型
■基板対電線(ディスクリートワイヤ)接続用
■圧着結線式

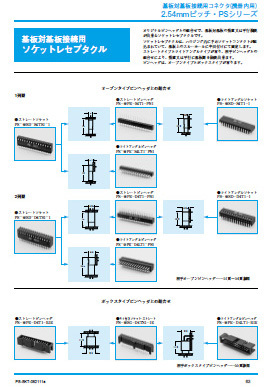

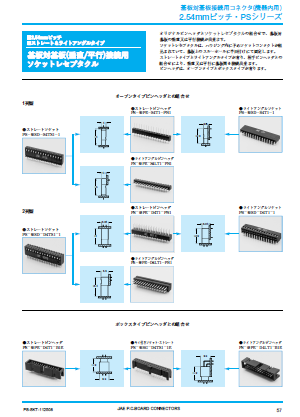

PSシリーズ ソケットレセプタクル

■2.54mmピッチ、1列型/2列型
■基板対基板(垂直/平行)接続用
■オリジナルピンヘッダとの組合せで、基板対基板接続ができるソケットレセプタクル

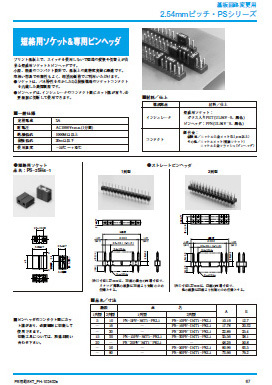

PSシリーズ 短絡用ソケット&専用ピンヘッダ

■2.54mmピッチ、1列型/2列型
■基板回路変更用の短絡用ソケットと専用ピンヘッダ

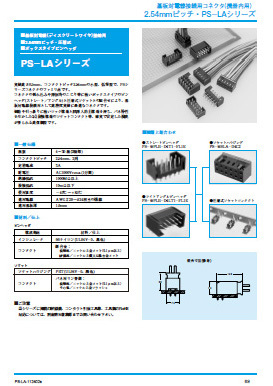

PS-LAシリーズ

■2.54mmピッチ、2列型
■基板対電線(ディスクリートワイヤ)接続用 ・ 圧着結線式
■ボックスタイプピンヘッダ

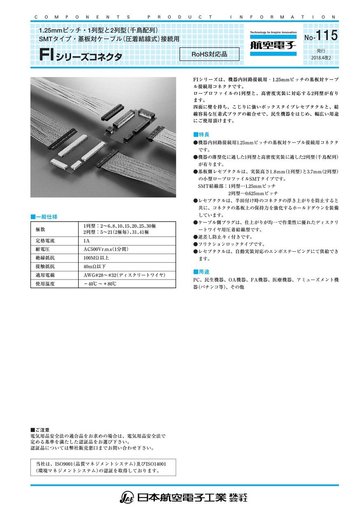

FIシリーズ

1.25mmピッチ・1列型と2列型(千鳥配列)
SMTタイプ・基板対ケーブル(圧着結線式)接続用

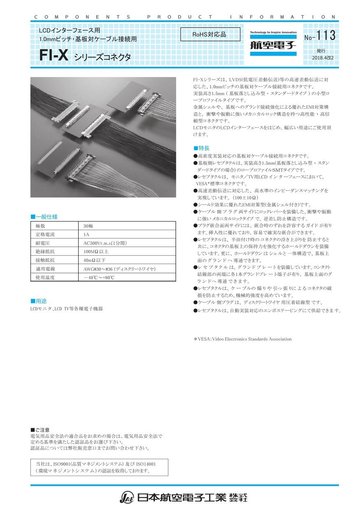

FI-Xシリーズ

LCDインターフェース用
1.0mmピッチ・基板対ケーブル接続用
基板側レセプタクルは、実装高さ1.0mm(基板落とし込み型・スタンダードタイプの場合)のロープロファイルSMTタイプ

Dsub

Dsubシリーズ

小型角型コネクタ
※ RoHS対応により型名を変更したアイテムは、末尾に「-R」(特殊記号)を付与しました。
 開発当初からのRoHS対応品は、従来通りの型名です。

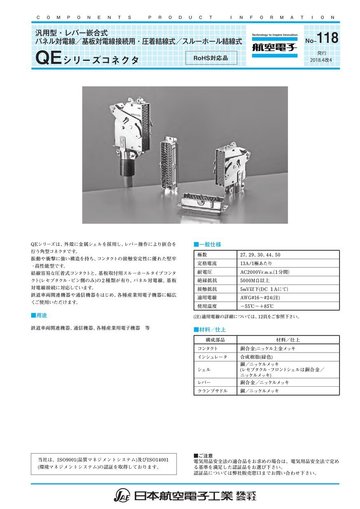

QEシリーズ (製品紹介・DB1シリーズ)

汎用型・レバー嵌合式
パネル対電線/基板対電線接続用・圧着結線式/スルーホール結線式
■製品ご紹介
ラックアンドパネル用コネクタDB1シリーズ

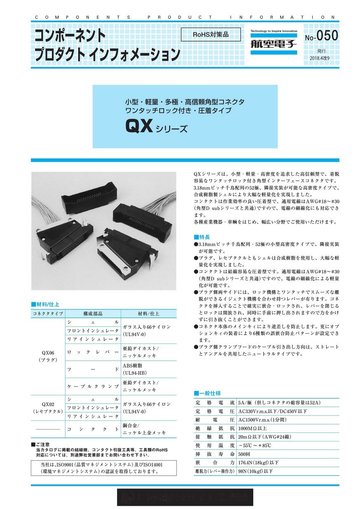

QXシリーズ

小型・軽量・多極・高信頼角型コネクタ
ワンタッチロック付き・圧着タイプ

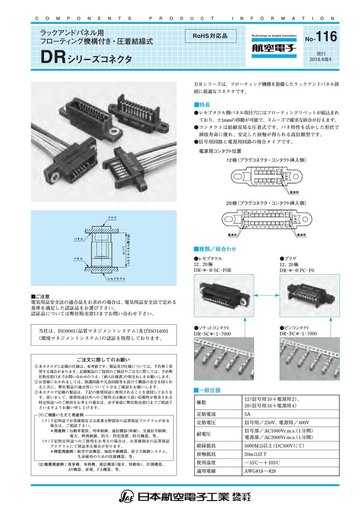

DRシリーズ

ラックアンドパネル用 フローティング機構付き・圧着結線式

丸型コネクタ

丸型コネクタ

機器間インターフェース接続用

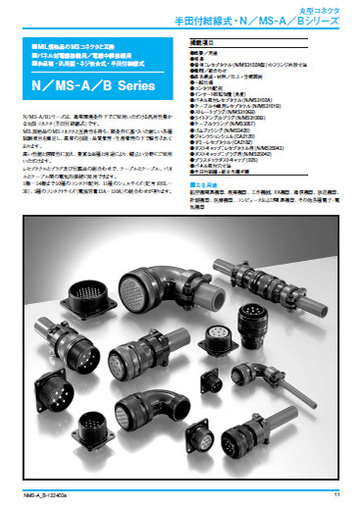

N/MS-A/Bシリーズ

■MIL規格品のMSコネクタと互換
■パネル対電線接続用/電線中継接続用
■多品種・汎用型・ねじ嵌合式・はんだ付結線式

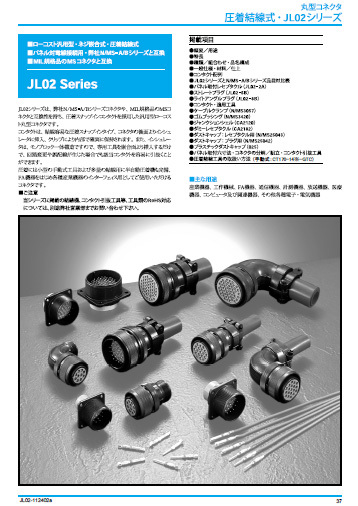

JL02シリーズ

■ローコスト汎用・ねじ嵌合式・圧着結線式
■パネル対電線接続用・弊社N/MS-A/Bシリーズと互換
■MIL規格品のMSコネクタと互換

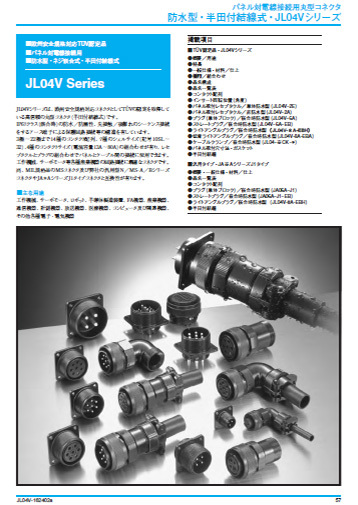

JL04Vシリーズ

■欧州安全規格対応TÜV認定品
■パネル対電線接続用
■防水型・ねじ嵌合式・はんだ付結線式

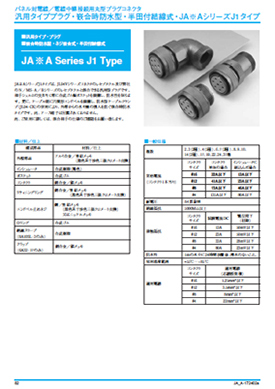

JA※A シリーズ J1 タイプ

■汎用タイプ・プラグ
■嵌合時防水型・ねじ嵌合式・はんだ付結線式

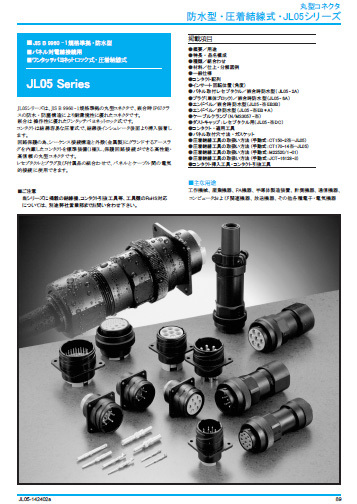

JL05 シリーズ

■JIS B 9960 -1規格準拠・防水型
■パネル対電線接続用
■ワンタッチバヨネットロック式・圧着結線式

SRCN シリーズ

■JIS C 5432規格準拠
■パネル対電線接続用/電線中継接続用
■小型・軽量・ねじ嵌合式・はんだ付結線式

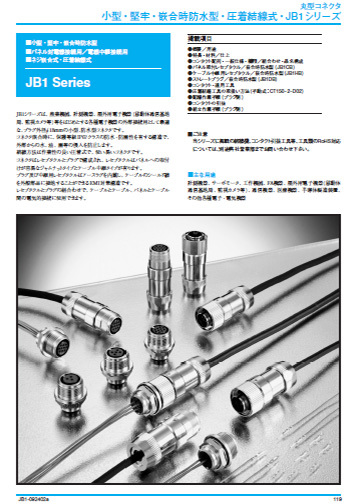

JB1シリーズ

■小型・堅牢・嵌合時防水型
■パネル対電線接続用/電線中継接続用
■ねじ嵌合式・圧着結線式

GT/Dシリーズ

■堅牢タイプ
■パネル対電線接続用
■バヨネットロック式・圧着結線式

高周波同軸コネクタ

高周波同軸コネクタ

各種高周波同軸コネクタ

自動車用コネクタ

自動車用コネクタ

プリント基板用メカニカルロックタイプコネクタ

MX23シリーズ

■コンタクトタブサイズ040
■基板対電線接続用 ・ 圧着式
■小型防水型

MX31シリーズ

■コンタクトタブサイズ025(信号)/040(パワー)
■基板対電線接続用・圧着式
■信号/パワーコンタクト複合型

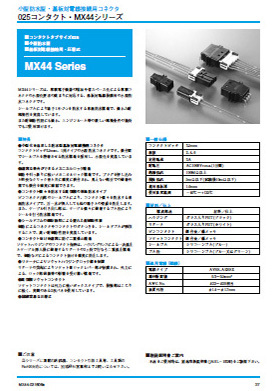

MX44シリーズ

■コンタクトタブサイズ025
■基板対電線接続用 ・ 圧着式
■小型防水型

MX36シリーズ

■コンタクトタブサイズ025
■電線対電線(中継)接続用 ・ 圧着式小型防水型
■SRSエアバッグ用

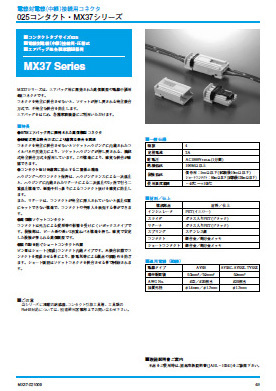

MX37シリーズ

■コンタクトタブサイズ025
■電線対電線(中継)接続用 ・ 圧着式
■SRSエアバッグ用

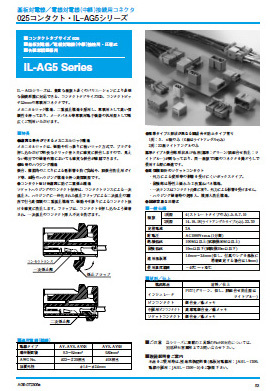

IL-AG5シリーズ

■コンタクトタブサイズ025
■基板対電線/電線対電線(中継)接続用 ・ 圧着式
■豊富なバリエーション

IL-AG9シリーズ

■コンタクトタブサイズ025
■電線対電線(中継)接続用 ・ 圧着式
■2極と3極の小型コネクタ

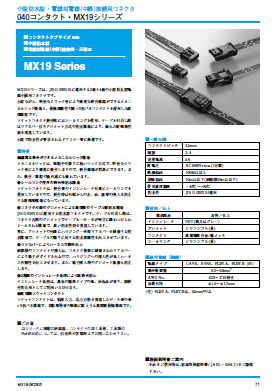

MX19シリーズ

■コンタクトタブサイズ040
■電線対電線(中継)接続用 ・ 圧着式
■小型防水型

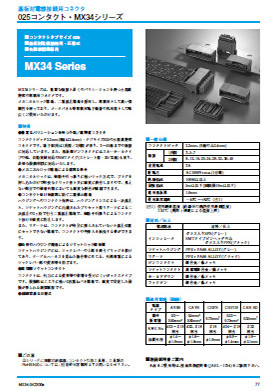

MX34シリーズ

■コンタクトタブサイズ025
■基板対電線接続用 ・ 圧着式
■豊富なバリエーション

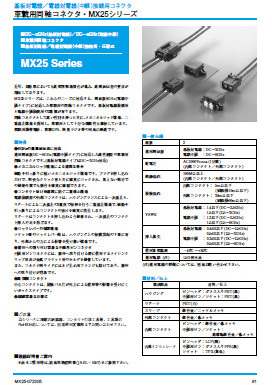

MX25シリーズ

■DC~3GHz(基板対電線)/DC~6GHz(電線中継)
■基板対電線/電線対電線(中継)接続用 ・ 圧着式
■車載用同軸コネクタ

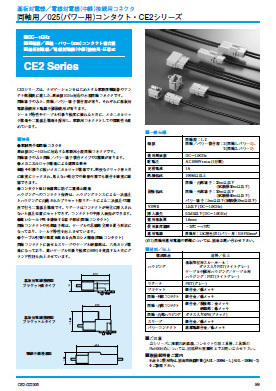

CE2シリーズ

■DC~1GHz
■基板対電線/電線対電線(中継)接続用 ・ 圧着式
■同軸型/同軸 ・ パワー(025)コンタクト複合型
