ジャイロ ジャイロセンサ・ジャイロスコープ機器製品紹介
オープンループ方式

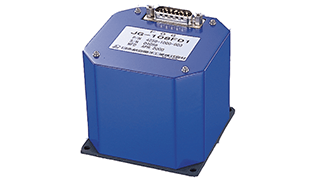

ファイバー・オプテック・ジャイロJG-108FDは、運動体の1軸方向の回転を検出し、角度及び角速度データとして出力します。
クローズループ方式

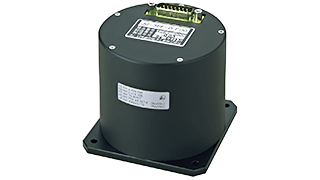

ファイバー・オプテック・ジャイロJG-35FDは、運動体の1軸方向の回転を検出し、角度及び角速度データとして出力します。

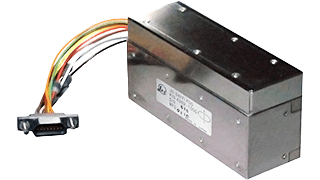

ファイバー・オプテック・ジャイロJG-34Fは、運動体の1軸方向の回転を検出し、角度データとして、CWとCCWのパルス列信号が出力します。
ジャイロ機器性能比較
| 項目 | 単位 | JG-108FD1 | JG-35FD | JG-34F | |||
|---|---|---|---|---|---|---|---|
| Analog | Digital | Analog | Digital | ||||
| 計測範囲 | ±°/s | 100 | 200 | 1000 | |||
| 角度レンジ | ±° | 10,20,45,90,180 | 180 | 10,20,45,90,180 | 180 | Pulse train(2 phase) | |
| 角速度レンジ | ±°/s | 10,20,50,100 | 100 | 10,20,50,100,200 | 200 | 1000 | |
| 周波数応答 | Hz | 20 | 20(Variable) | 20 | 20(Variable) | 400 | |
| 分解能 | 角度 | ° | 0.01 | 0.01 | 0.01 | 0.01 | 4.5arc-sec/pulse±10% |
| 角速度 | °/s | 0.01 | 0.01 | 0.01 | 0.01 | - | |
| 直線性（S.F.） | ±%FS | ≦1 | ≦0.1 | ≦0.05 | |||
| バイアス安定性 （全作動温度環境） |
°/h(1σ) | ≦20 | ≦3 | ≦3 | |||
| 角度ドリフト (温度安定環境) |
°/h(1σ) | ≦5 | ≦0.5 | - | |||
| 電源電圧 | V(DC) | 12 | 12 | ±15 | |||
| 外観寸法値 | 幅 | mm | 82 | 86 | 26 | ||
| 奥行き | mm | 82 | 86 | 77 | |||
| 高さ | mm | 71 | 76 | 36.3 | |||
| その他 | mm | 取付幅72 | 取付幅72 | - | |||
| 質量 | g | ≦450 | ≦600 | ≦135 | |||
| 機能 | 軸数 | 1 | 1 | 1 | |||
| 角速度出力 | ○ | ○ | ○ | ||||
| 角度出力 | ○ | ○ | - | ||||
| アナログ出力 | ○ | - | ○ | - | - | ||
| デジタル出力 | - | RS-232C | - | RS-232C | - | ||
| 備考 | - | - | - | - | - | ||
