工具一覧

工具についての注意事項

  • 本webに掲載されている適応電線の詳細仕様と適応工具に関しては使用上の制約がある場合があります。
  • ご使用に際しては、弊社営業担当・販売店までお問合わせください。
  • ご使用の際は、別途取扱説明書及び作業手順書をご確認下さい。
  • 工具類のRoHS対応については、別途弊社営業部までお問合わせ下さい。
  • コンタクト引抜工具等は、別途お問い合わせ下さい。

(手動圧着工具)シリーズ名から探す:D*MAシリーズ

コンタクト コンタクト品名 手動式圧着工具 適用電線 備 考
区分 サイス 本 体 ロケータ AWG No.
ピン 20-18 330-5291-055 M22520/2-01 (注) JP-D*MA-20-18 #18 または、2本の#22
20-26 330-50264 JP-D*MA-20-20 #30 to #26
20 330-5291-900 #24 to #20
ソケット 20-18 031-1007-054 M22520/2-01 (注) JP-D*MA-20-18 #18 または、2本の#22
20-26 031-50287 JP-D*MA-20-20 #30 to #26
20 031-5130-000 #24 to #20
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」

(手動圧着工具)シリーズ名から探す:D*MLシリーズ

コンタクト区分 コンタクト品名
(信号用)
手動式圧着工具 適用電線 備 考
AWG No. 被覆外径
ピン D*C-20-18P-PKG100 CT150-2B-D*C #22 to #18 1.95 mm以下
D*C-20-22P-PKG100 CT150-2-D*C #24 to #22 1.2 to 1.5 mm
D*C-20-24P-PKG100 CT150-2-D*C #28 to #24 1.0 to 1.5 mm
0.8 to 1.3 mm
ソケット D*C-20-18S-PKG100 CT150-2B-D*C #22 to #18 1.95 mm以下
D*C-20-22S-PKG100 CT150-2-D*C #24 to #22 1.2 to 1.5 mm
D*C-20-24S-PKG100 CT150-2-D*C #28 to #24 1.0 to 1.5 mm
0.8 to 1.3 mm
別途お問い合わせください。
コンタクト区分 コンタクト品名
(同軸用)
手動式圧着工具 適用電線 備 考
本 体 ロケータ AWG No. 被覆外径
ピン DML-CPSC-3R M22520/2-01 (注) JP-D*ML 1.5C-2V 2.9 mm 中心コンタクト圧着用
DML-CPSC-3R 外部スリーブ圧着用
ソケット DML-CRSC-3R M22520/2-01 (注) JP-D*ML 1.5C-2V 2.9 mm 中心コンタクト圧着用
DML-CRSC-3R 外部スリーブ圧着用
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」

別途お問い合わせください。

(手動圧着工具)シリーズ名から探す:D*Uシリーズ

コンタクト コンタクト品名
(マシンコンタクト)
手動式圧着工具 適用電線
(AWG No.)
備 考
区分 サイズ 本体 ロケータ
ピン 20-26 030-50641 M22520/2-01 (注) JP-D*C-20-20 #30 to #26
ソケット 030-50640
ピン 20 030-50635 #24 to #20
ソケット 030-50634
ピン 20-18 030-1954-000 M22520/1-01 (注) TH-185 #18 又は 2本の#22
ソケット 030-1955-000
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」
コンタクト コンタクト品名
(プレスコンタクト)
手動式圧着工具 適用電線 備 考
区分 サイズ AWG No. 被覆外径 (mm)
ピン 20-18 D*C-20-18P-PKG100 CT150-2B-D*C #22 to #18 1.95 以下
20-22 D*C-20-22P-PKG100 CT150-2-D*C #24 to #22 1.2 to 1.5
20-24 D*C-20-24P-PKG100 CT150-2-D*C #28 to #24 1.0 to 1.5
0.8 to 1.3
ソケット 20-18 D*C-20-18S-PKG100 CT150-2B-D*C #22 to #18 1.95 以下
20-22 D*C-20-22S-PKG100 CT150-2-D*C #24 to #22 1.2 to 1.5
20-24 D*C-20-24S-PKG100 CT150-2-D*C #28 to #24 1.0 to 1.5
0.8 to 1.3

別途お問い合わせください。

(手動圧着工具)シリーズ名から探す:D02-M15シリーズ

コンタクト区分 コンタクト品名 手動式圧着工具 適用電線 備 考
AWG No. 被覆外径
ピン D02-22-22P-PKG100 CT150-2-D02 #24 to #22 1.1 to 1.3 mm
D02-22-26P-PKG100 #28 to #26 0.8 to 1.0 mm
ソケット D02-22-22S-PKG100 #24 to #22 1.1 to 1.3 mm
D02-22-26S-PKG100 #28 to #26 0.8 to 1.0 mm

(手動圧着工具)シリーズ名から探す:D02シリーズ

コンタクト コンタクト品名
(マシンコンタクト)
手動式圧着工具 適用電線
(AWG No.)
備 考
区分 サイズ 本 体 ロケータ
ピン 22-22 030-51451 M22520/2-01 (注) JP-D02 #24 to #22
22-26 030-51452 #28 to #26
ソケット 22-22 030-51453 #24 to #22
22-26 030-51454 #28 to #26
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」
コンタクト コンタクト品名
(プレスコンタクト)
手動式圧着工具 適用電線 備 考
区分 サイズ AWG No. 被覆外径
ピン 22-22 D02-22-22P-PKG100 CT150-2-D02 #24 to #22 1.1 to 1.3 mm
22-26 D02-22-26P-PKG100 #28 to #26 0.8 to 1.0 mm
ソケット 22-22 D02-22-22S-PKG100 #24 to #22 1.1 to 1.3 mm
22-26 D02-22-26S-PKG100 #28 to #26 0.8 to 1.0 mm

(手動圧着工具)コンタクト品名から探す:030-*

コンタクト品名 コンタクト区分 シリーズ名 適用電線 手動式圧着工具 取扱説明書 備 考
導体断面積 AWG No. 被覆外径 本 体 ロケータ
030-1954-000 ピン D*U   #18 又は 2本の#22   M22520/1-01 (注) TH-185
030-1955-000 ソケット D*U   #18 又は 2本の#22   M22520/1-01 (注) TH-185
030-50634 ソケット D*U   #24 to #20   M22520/2-01 (注) JP-D*C-20-20
QX 0.2 to 0.5 mm2 #24 to #20 2.5 mm以下
030-50635 ピン D*U   #24 to #20   M22520/2-01 (注) JP-D*C-20-20
QX 0.2 to 0.5 mm2 #24 to #20 2.5 mm以下
030-50640 ソケット D*U   #30 to #26   M22520/2-01 (注) JP-D*C-20-20
QX 0.05 to 0.13 mm2 #30 to #26 2.5 mm以下
030-50641 ピン D*U   #30 to #26   M22520/2-01 (注) JP-D*C-20-20
QX 0.05 to 0.13 mm2 #30 to #26 2.5 mm以下
030-51304-001 ソケット PS 0.08 to 0.20 mm2 #28 to #24 0.8 to 1.2 mm CT150-2-PSSF T700389
CT150-19-PSSF
030-51307-001 ソケット PS 0.20 to 0.38 mm2 #24 to #22 1.3 to 1.6 mm CT150-2G-PSSF T700389
CT150-19-PSSF
030-51451 ピン D02   #24 to #22   M22520/2-01 (注) JP-D02
030-51452 ピン D02   #28 to #26   M22520/2-01 (注) JP-D02
030-51453 ソケット D02   #24 to #22   M22520/2-01 (注) JP-D02
030-51454 ソケット D02   #28 to #26   M22520/2-01 (注) JP-D02
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」

(手動圧着工具)コンタクト品名から探す:031-*

コンタクト シリーズ 適用電線 手動式圧着工具 備 考
(注2)
品名 区分 導体断面積 AWG No. 被覆外径/th> 本 体 ロケータ
031-1007-054 ソケット D*MA   #18 または 2本の#22   M22520/2-01 (注1) JP-D*MA-20-18
031-50287 ソケット D*MA   #30 to #26   M22520/2-01 (注1) JP-D*MA-20-20
031-50565 ピン QE 0.5 to 1.3 mm2 #20 to #16 2.4 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50565-002 B
031-50566 ピン QE 0.2 to 0.5 mm2 #24 to #20 2.6 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50566-002 B
031-50567 ピン QE 0.2 to 0.5 mm2 #24 to #20 1.6 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50567-002 B
031-50675 ソケット QE 0.5 to 1.3 mm2 #20 to #16 2.4 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50675-002 B
031-50676 ソケット QE 0.2 to 0.5 mm2 #24 to #20 2.6 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50676-002 B
031-50677 ソケット QE 0.2 to 0.5 mm2 #24 to #20 1.6 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50677-002 B
031-50793 ピン QE 1.25 to 2 mm2 #16 to #14 2.4 mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50793-002 B
031-50794 ソケット QE 1.25 to 2 mm2 #16 to #14 2.4mm以下 M22520/1-01 (注1) JP-QE-16-16 A
031-50794-002 B
031-50966-010 ピン JL02 0.5 to 1.25 mm2 #20 to #16 3.7 mm以下 CT170-14B-GTC
031-50967-010 ピン JL02 1.25 to 2.0 mm2 #16 to #14 3.7 mm以下 CT170-14C-GTC
031-50968-010 ソケット JL02 0.2 to 0.5 mm2 #24 to #20 3.7 mm以下 CT170-14-GTC
031-50969-010 ソケット JL02 0.5 to 1.25 mm2 #20 to #16 3.7 mm以下 CT170-14B-GTC
031-50970-010 ソケット JL02 1.25 to 2.0 mm2 #16 to #14 3.7 mm以下 CT170-14C-GTC
031-5130-000 ソケット D*MA   #24 to #20   M22520/2-01 (注1) JP-D*MA-20-20
031-51743-010 ピン JL02 0.08 to 0.13 mm2 #28 to #26 1.1 to 1.5 mm CT170-14D-GTC
031-51744-010 ソケット JL02 0.08 to 0.13 mm2 #28 to #26 1.1 to 1.5 mm CT170-14D-GTC
(注1) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」
(注2) 接触部めっき仕様 A: ニッケル上金めっき 0.75 μm (Min. 0.3 μm)、B: ニッケル上金めっき 0.3 μm (Min. 0.1 μm)

(手動圧着工具)コンタクト品名から探す:330-*

コンタクト品名 コンタクト区分 シリーズ名 手動式圧着工具 適用電線 備 考
本 体 ロケータ AWG No.
330-50264 ピン D*MA M22520/2-01 (注) JP-D*MA-20-20 #30 to #26
330-5291-055 JP-D*MA-20-18 #22*2本
#18
330-5291-900 JP-D*MA-20-20 #24 to #20
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」

(手動圧着工具)コンタクト品名から探す:CONT-*

コンタクト品名 コンタクト区分 シリーズ名 適用電線 手動式圧着工具 備 考
導体断面積 AWG No. 被覆外径 本 体 ロケータ
CONT-JL05-08P-C1-10 ピン JL05 5.5 to 8 mm2 #10 to #8 7.25 mm以下
3.5 to 5.5 mm2 #12 to #10 7.25 mm以下
CONT-JL05-08P-C2-10 ピン JL05 5.5 to 8 mm2 #10 to #8 7.25 mm以下
3.5 to 5.5 mm2 #12 to #10 7.25 mm以下
CONT-JL05-08S-C1-10 ソケット JL05 5.5 to 8 mm2 #10 to #8 7.25 mm以下
3.5 to 5.5 mm2 #12 to #10 7.25 mm以下
CONT-JL05-08S-C2-10 ソケット JL05 5.5 to 8 mm2 #10 to #8 7.25 mm以下
3.5 to 5.5 mm2 #12 to #10 7.25 mm以下
CONT-JL05-12P-C1-10 ピン JL05 1.25 to 3.5 mm2 #16 to #12 4.65 mm以下 M22520/1-01 (注) JP-JL05-12
CONT-JL05-12S-C1-10 ソケット JL05 1.25 to 3.5 mm2 #16 to #12 4.65 mm以下 M22520/1-01 (注) JP-JL05-12
(注) 「当製品は再輸出に関して米国の輸出管理規則(EAR)等の規制を受けます。」

別途お問い合わせください。

(手動圧着工具)コンタクト品名から探す:D*C-*

コンタクト品名 コンタクト区分 シリーズ名 適用電線 手動式圧着工具 備 考
導体断面積 AWG No. 被覆外径
D*C-20-18P-PKG100 ピン D*ML, D*U   #22 to #18 1.95 mm以下 CT150-2B-D*C
QX 0.3 to 0.8 mm2 #22 to #18 2.5 mm以下 CT150-2B-D*C
D*C-20-18S-PKG100 ソケット D*ML, D*U   #22 to #18 1.95 mm以下 CT150-2B-D*C
QX 0.3 to 0.8 mm2 #22 to #18 2.5 mm以下 CT150-2B-D*C
D*C-20-22P-PKG100 ピン D*ML, D*U   #24 to #22 1.2 to 1.5 mm CT150-2-D*C
QX 0.2 to 0.3 mm2 #24 to #22 1.2 to 1.7 mm CT150-2-D*C
D*C-20-22S-PKG100 ソケット D*ML, D*U   #24 to #22 1.2 to 1.5 mm CT150-2-D*C
QX 0.2 to 0.3 mm2 #24 to #22 1.2 to 1.7 mm CT150-2-D*C
D*C-20-24P-PKG100 ピン D*ML, D*U   #28 to #24 0.8 to 1.3 mm
  #28 to #24 1.0 to 1.5 mm CT150-2-D*C
QX 0.08 to 0.2 mm2 #28 to #24 0.8 to 1.3 mm
0.08 to 0.2 mm2 #28 to #24 1.0 to 1.5 mm CT150-2-D*C
D*C-20-24S-PKG100 ソケット D*ML, D*U   #28 to #24 0.8 to 1.3 mm
  #28 to #24 1.0 to 1.5 mm CT150-2-D*C
QX 0.08 to 0.2 mm2 #28 to #24 0.8 to 1.3 mm
0.08 to 0.2 mm2 #28 to #24 1.0 to 1.5 mm CT150-2-D*C

別途お問い合わせください。

(手動圧着工具)コンタクト品名から探す:D02-*

コンタクト品名 コンタクト
区分
シリーズ名 適用電線 手動式圧着工具 備 考
AWG No. 被覆外径
D02-22-22P-10000 ピン JB1 #24 to #22 1.1 to 1.3 mm CT150-2-D02
D02-22-22P-PKG100 ピン D02, D02-M15, JB1 #24 to #22 1.1 to 1.3 mm CT150-2-D02
D02-22-22S-10000 ソケット JB1 #24 to #22 1.1 to 1.3 mm CT150-2-D02
D02-22-22S-PKG100 ソケット D02, D02-M15, JB1 #24 to #22 1.1 to 1.3 mm CT150-2-D02
D02-22-26P-10000 ピン JB1 #28 to #26 0.8 to 1.0 mm CT150-2-D02
D02-22-26P-PKG100 ピン D02, D02-M15, JB1 #28 to #26 0.8 to 1.0 mm CT150-2-D02
D02-22-26S-10000 ソケット JB1 #28 to #26 0.8 to 1.0 mm CT150-2-D02
D02-22-26S-PKG100 ソケット D02, D02-M15, JB1 #28 to #26 0.8 to 1.0 mm CT150-2-D02

(コンタクト)圧着工具名から探す:CT150-19-PSSF

手動式圧着工具 コンタクト シリーズ名 適用電線
品名 種類 導体断面積 AWG No. 被覆外径
CT150-19-PSSF 030-51304-001 単品 PS 0.08 to 0.20 mm2 #28 to #24 0.8 to 1.2 mm
PS-SF-C2-1-5000 リール
030-51307-001 単品 0.20 to 0.38 mm2 #24 to #22 1.3 to 1.6 mm
PS-SF-C1-1-5000 リール

(コンタクト)圧着工具名から探す:CT150-2-AG5

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
タイプ 導体断面積 AWG No. 被覆外径
CT150-2-AG5 IL-AG5-C1-5000 IL-AG5 ,
IL-AG9
AV, AVS, AVSS 0.3 to 0.5 mm2 #22 to #20 相当 1.4 to 2.4 mm
AVS, AVSS 0.85 mm2 #18 相当
IL-AG5-PC1-5000 IL-AG5 ,
IL-AG9
AV, AVS, AVSS 0.3 to 0.5 mm2 #22 to #20 相当 1.4 to 2.4 mm
AVS, AVSS 0.85 mm2 #18 相当

(コンタクト)圧着工具名から探す:CT150-2-D*C

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT150-2-D*C D*C-20-22P-PKG100 D*ML , D*U   #24 to #22 1.2 to 1.5 mm
QX 0.2 to 0.3 mm2 #24 to #22 1.2 to 1.7 mm
D*C-20-22S-PKG100 D*ML , D*U   #24 to #22 1.2 to 1.5 mm
QX 0.2 to 0.3 mm2 #24 to #22 1.2 to 1.7 mm
D*C-20-24P-PKG100 D*ML , D*U   #28 to #24 1.0 to 1.5 mm
QX 0.08 to 0.2 mm2 #28 to #24 1.0 to 1.5 mm
D*C-20-24S-PKG100 D*ML , D*U   #28 to #24 1.0 to 1.5 mm
QX 0.08 to 0.2 mm2 #28 to #24 1.0 to 1.5 mm

(コンタクト)圧着工具名から探す:CT150-2-D02

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
AWG No. 被覆外径
CT150-2-D02 D02-22-22P-10000 JB1 #24 to #22 1.1 to 1.3 mm
D02-22-22P-PKG100 D02 ,
D02-M15 ,
JB1
#24 to #22 1.1 to 1.3 mm
D02-22-22S-10000 JB1 #24 to #22 1.1 to 1.3 mm
D02-22-22S-PKG100 D02 ,
D02-M15 ,
JB1
#24 to #22 1.1 to 1.3 mm
D02-22-26P-10000 JB1 #28 to #26 0.8 to 1.0 mm
D02-22-26P-PKG100 D02 ,
D02-M15 ,
JB1
#28 to #26 0.8 to 1.0 mm
D02-22-26S-10000 JB1 #28 to #26 0.8 to 1.0 mm
D02-22-26S-PKG100 D02 ,
D02-M15 ,
JB1
#28 to #26 0.8 to 1.0 mm

(コンタクト)圧着工具名から探す:CT150-2-IL

手動式圧着工具 コンタクト品名 シリーズ名 適用電線 備 考
導体断面積 AWG No. 被覆外径
CT150-2-IL
取扱説明書
IL-C2-10000 IL 0.08 to 0.13 mm2 #28 to #26 1.0 to 1.3 mm 錫めっき
0.20 to 0.32 mm2 #24 to #22 1.4 to 1.7 mm
IL-C2-1-10000 0.08 to 0.13 mm2 #28 to #26 1.0 to 1.3 mm 部分金めっき
0.20 to 0.32 mm2 #24 to #22 1.4 to 1.7 mm

(コンタクト)圧着工具名から探す:CT150-2-ILG

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT150-2-ILG
取扱説明書
IL-G-C2-SC-10000 IL-G   #28 to #26 1.0 to 1.3 mm

(コンタクト)圧着工具名から探す:CT150-2-JN1-B

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ極数 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-2-JN1-B JN1/JN2 #22 10極 JN1-22-22P-PKG100 バラ品 #24, #22 1.0 to 1.3 mm 0.2, 0.3 mm2
JN1-22-22S-PKG100 バラ品 #24, #22 1.0 to 1.3 mm 0.2, 0.3 mm2
JN1-22-26P-PKG100 バラ品 #28, #26 0.8 to 1.0 mm 0.08 , 0.13 mm2
JN1-22-26S-PKG100 バラ品 #28, #26 0.8 to 1.0 mm 0.08 , 0.13 mm2

(コンタクト)圧着工具名から探す:CT150-2-JN1-D

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ極数 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-2-JN1-D JN1/JN2 #22 10極 JN1-22-20P-R-PKG100 バラ品 #21, #20 1.3 to 1.5 mm
JN1-22-20S-R-PKG100 バラ品 #21, #20 1.3 to 1.5 mm
JN1-22-22P-PKG100 バラ品 #25 0.8 to 1.0 mm
JN1-22-22S-PKG100 バラ品 #25 0.8 to 1.0 mm

(コンタクト)圧着工具名から探す:CT150-2-JN1-E

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ極数 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-2-JN1-E JN1/JN2 #22 10極 JN1-22-22P-PKG100 バラ品 #23, #21 1.0 to 1.5 ㎜ 0.25, 0.4 mm2
JN1-22-22S-PKG100 バラ品 #23, #21 1.0 to 1.5 ㎜ 0.25, 0.4 mm2

(コンタクト)圧着工具名から探す:CT150-2-MX34

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
タイプ 導体断面積 AWG No. 被覆外径
CT150-2-MX34
取扱説明書
M34S75C4F1 MX34 AVSS 0.3 mm2 #22 相当 0.9 to 1.7 mm
CHFUS 0.22 to 0.35 mm2 #24 to #22 相当

(コンタクト)圧着工具名から探す:CT150-2-MX44

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
タイプ 導体断面積 AWG No. 被覆外径
CT150-2-MX44 M44S05K4F1 MX44 AVSS, AESSX 0.3 to 0.5 mm2 #22 to #20 相当 1.4 to 1.7 mm

(コンタクト)圧着工具名から探す:CT150-2-PSSF

手動式圧着工具 コンタクト品名 シリーズ名 適用電線 備考
導体断面積 AWG No. 被覆外径
CT150-2-PSSF
取扱説明書
030-51304-001 PS 0.08 to 0.20 mm2 #28 to #24 0.8 to 1.2 mm コストダウン品:CT150-19-PSSFが有ります

(コンタクト)圧着工具名から探す:CT150-2-PSSLA-B

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
AWG No. 被覆外径
CT150-2-PSSLA-B PS-SLA-C2-1-100 PS-LA #28 to #26 1.0 to 1.3 mm
#26 to #24 1.2 to 1.6 mm

(コンタクト)圧着工具名から探す:CT150-2B-D*C

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT150-2B-D*C D*C-20-18P-PKG100 D*ML , D*U   #22 to #18 1.95 mm 以下
QX 0.3 to 0.8 mm2 #22 to #18 2.5 mm 以下
D*C-20-18S-PKG100 D*ML , D*U   #22 to #18 1.95 mm 以下
QX 0.3 to 0.8 mm2 #22 to #18 2.5 mm 以下

(コンタクト)圧着工具名から探す:CT150-2B-IL

手動式圧着工具 コンタクト品名 シリーズ名 適用電線 備 考
導体断面積 AWG No. 被覆外径
CT150-2B-IL
取扱説明書
IL-C2-10000 IL 0.13 to 0.20 mm2 #26 to #24 1.2 to 1.5 mm 錫めっき
IL-C2-1-10000 部分金めっき

(コンタクト)圧着工具名から探す:CT150-2B-ILG

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT150-2B-ILG
取扱説明書
IL-G-C2-SC-10000 IL-G   #26 to #24 1.2 to 1.5 mm

(コンタクト)圧着工具名から探す:CT150-2B-JL05

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ配列 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-2B-JL05 JL05 #20 18-19A, 20-30A, 28-36B, 24-52A, 28-73A ST-JL05-20P-C2-100 バラ品 #26 to #22 1.2 to 1.7mm 0.13 to 0.3 mm2
ST-JL05-20P-C2-10000 リール品
ST-JL05-20S-C2-100 バラ品
ST-JL05-20S-C2-10000 リール品

(コンタクト)圧着工具名から探す:CT150-2B-MX34

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
タイプ 導体断面積 AWG No. 被覆外径
CT150-2B-MX34
取扱説明書
M34S75C4F2 MX34 AVSS, CAVS 0.5 mm2 #20相当 1.0 to 1.9 mm
CHFS 0.75 mm2 #18 相当
CHFUS 0.5 to 0.75 mm2 #20 to #18 相当

(コンタクト)圧着工具名から探す:CT150-2C-ILG

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT150-2C-ILG
取扱説明書
IL-G-C2-SC-10000 IL-G   #24 to #22 1.4 to 1.7 mm

(コンタクト)圧着工具名から探す:CT150-2C-JL05

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ配列 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-2C-JL05 JL05 #20 18-19A, 20-30A, 28-36B, 24-52A, 28-73A ST-JL05-20P-C1-100 バラ品 #22 to #18 2.3 mm 以下 0.3 to 0.8 mm2
ST-JL05-20P-C1-10000 リール品
ST-JL05-20S-C1-100 バラ品
ST-JL05-20S-C1-10000 リール品

(コンタクト)圧着工具名から探す:CT150-2C-MX34

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
タイプ 導体断面積 AWG No. 被覆外径
CT150-2C-MX34 M34S75C4F3 MX34 CAN SD 0.35 mm2 #22 相当 1.9 to 2.1 mm
M34S75C4F4 AVSS, CAVS 0.85 mm2 #18 相当 1.7 to 1.9 mm

(コンタクト)圧着工具名から探す:CT150-2G-PSSF

手動式圧着工具 コンタクト品名 シリーズ名 適用電線 備考
導体断面積 AWG No. 被覆外径
CT150-2G-PSSF
取扱説明書
030-51307-001 PS 0.20 to 0.38 mm2 #24 to #22 1.3 to 1.6 mm コストダウン品:CT150-19-PSSFが有ります

(コンタクト)圧着工具名から探す:CT150-4-LY1

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ極数 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-4-LY1 JN14 #24 2, 9 極 JN-24S-C1B-B1-10000 リール品 #24 1.0 to 1.2 mm 0.2 mm2
#22 1.1 to 1.2 mm 0.3 mm2
LY #24   LY10-C1-5-10000 リール品 #26, #22 0.8 to 1.3 mm 0.13, 0.3 mm2
JN6 #24 2, 7 極 LY10-C1-A1-10000 リール品 #24, #22 0.8 to 1.3 mm 0.2, 0.3 mm2
LY #24   #26, #22 0.13, 0.3 mm2

(コンタクト)圧着工具名から探す:CT150-4-LY2

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ極数 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT150-4-LY2 LY #24   LY10-C2-5-10000 リール品 #30 to #26 0.7 to 1.2 mm 0.05 to 0.13 mm2
JN6 #24 2, 7 極 LY10-C2-A1-10000 リール品 #28 to #26 0.7 to 1.2 mm 0.05 to 0.13 mm2
LY #24   #30 to #26

(コンタクト)圧着工具名から探す:CT150-4C-FI

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
AWG No. 被覆外径
CT150-4C-FI FI-C3-A1-15000 FI #32 to #28 0.5 to 0.9 mm

(コンタクト)圧着工具名から探す:CT150-4C-FIR

手動式圧着工具 コンタクト品名 シリーズ名 適用電線 備 考
AWG No. 被覆外径
CT150-4C-FIR FI-RC3-1A-1E-15000 FI-R #36 to #30 0.27 to 0.75 mm 上段コンタクト
FI-RC3-1B-1E-15000 下段コンタクト

(コンタクト)圧着工具名から探す:CT150-4C-FIX

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
AWG No. 被覆外径
CT150-4C-FIX FI-XC3B-1-15000 FI-X #36 to #30 0.45 to 0.75 mm

(コンタクト)圧着工具名から探す:CT150-4C-MX19

手動式圧着工具 コンタクト品名 シリーズ名 適用電線 備 考
AWG No. 被覆外径
CT150-4C-MX19 MX19P10K451 MX19 #22相当 1.4 to 1.5 mm CAVS0.3 (mm2)
  1.4 to 1.5 mm CATL22
#20相当 1.6 to 1.7 mm CAVS0.5 (mm2)
#20相当 1.6 to 1.7 mm AVSS0.5 (mm2)
MX19S10K451 #22相当 1.4 to 1.5 mm CAVS0.3 (mm2)
  1.4 to 1.5 mm CATL22
#20相当 1.6 to 1.7 mm CAVS0.5 (mm2)
#20相当 1.6 to 1.7 mm AVSS0.5 (mm2)

(コンタクト)圧着工具名から探す:CT170-14-GTC

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT170-14-GTC 031-50965-010 JL02 0.2 to 0.5 mm2 #24 to #20 3.7 mm 以下
031-50968-010
ST-GTC-16P1-3500
ST-GTC-16S1-3500

(コンタクト)圧着工具名から探す:CT170-14-JL05

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ配列 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT170-14-JL05
取扱説明書
JL05 #16 18-1, 20-29, 22-14, 24-28, 28-36B, 28-21 ST-JL05-16P-C3-100 バラ品 #24 to #20 3.8 mm 以下 0.2 to 0.5 mm2
ST-JL05-16P-C3-3500 リール品
ST-JL05-16S-C3-100 バラ品
ST-JL05-16S-C3-3500 リール品

(コンタクト)圧着工具名から探す:CT170-14B-GTC

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT170-14B-GTC 031-50966-010 JL02 0.5 to 1.25 mm2 #20 to #16 3.7 mm 以下
031-50969-0100
ST-GTC-16P2-3500
ST-GTC-16S2-3500

(コンタクト)圧着工具名から探す:CT170-14B-JL05

手動式圧着工具 シリーズ名 コンタクトサイズ 対象コネクタ配列 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT170-14B-JL05
取扱説明書
JL05 #16 18-1, 20-29, 22-14, 24-28, 28-36B, 28-21 ST-JL05-16P-C2-100 バラ品 #20 to #16 3.8 mm 以下 0.5 to 1.25 mm2
ST-JL05-16P-C2-3500 リール品
ST-JL05-16S-C2-100 バラ品
ST-JL05-16S-C2-3500 リール品

(コンタクト)圧着工具名から探す:CT170-14B-MX23

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
タイプ 導体断面積 AWG No. 被覆外径
CT170-14B-MX23
取扱説明書
M23S05K351 MX23A AVSS 0.5 to 1.25 mm2 #20 to #16 相当 1.6 to 2.3 mm
AVS 0.5f to 0.75f mm2 #20 to #18 相当

(コンタクト)圧着工具名から探す:CT170-14C-GTC

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT170-14C-GTC 031-50967-010 JL02 1.25 to 2.0 mm2 #16 to #14 3.7 mm 以下
031-50970-010
ST-GTC-16P3-3500
ST-GTC-16S3-3500

(コンタクト)圧着工具名から探す:CT170-14C-JL05

手動式圧着工具 シリーズ名 コンタクサイズ 対象コネクタ配列 コンタクト品名 コンタクト種類 適用電線
AWG No. 被覆外径 導体断面積
CT170-14C-JL05
取扱説明書
JL05 #16 18-1, 20-29, 22-14, 24-28, 28-36B, 28-21 ST-JL05-16P-C1-100 バラ品 #16 to #14 3.8 mm 以下 1.25 to 2.0 mm2
ST-JL05-16P-C1-3500 リール品
ST-JL05-16S-C1-100 バラ品
ST-JL05-16S-C1-3500 リール品

(コンタクト)圧着工具名から探す:CT170-14D-GTC

手動式圧着工具 コンタクト品名 シリーズ名 適用電線
導体断面積 AWG No. 被覆外径
CT170-14D-GTC 031-51743-010 JL02 0.08 to 0.13 mm2 #28 to #26 1.1 to 1.5 mm
031-51744-010

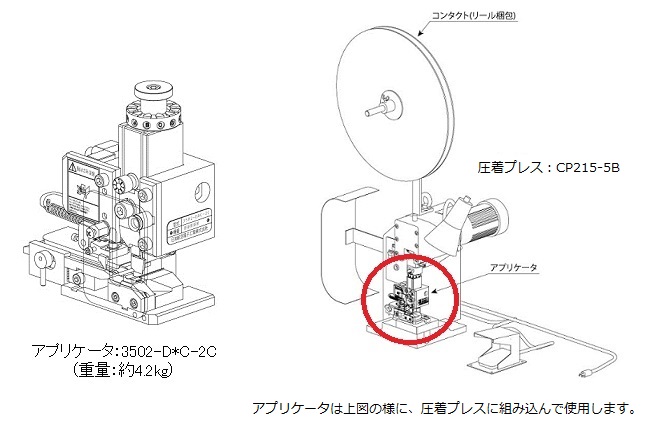

半自動圧着機を探す:D*MLシリーズ

半自動圧着機 コンタクト品名
(プレスコンタクト)
コンタクト区分 適用電線 備 考
圧着プレス アプリケータ AWG No. 被覆外径
CP215-5B 3502-D*C-2C D*C-20-24P-10000 ピン #28 to #24 0.8 to 1.5mm 信号用コンタクト
D*C-20-24S-10000 ソケット
D*C-20-22P-10000 ピン #24 to #22 1.2 to 1.7mm
D*C-20-22S-10000 ソケット
D*C-20-18P-10000 ピン #22 to #18 1.8mm 以下
D*C-20-18S-10000 ソケット

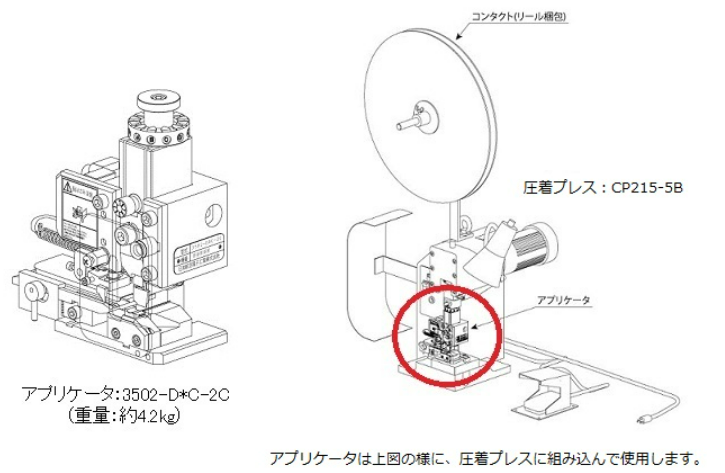

半自動圧着機を探す:D*Uシリーズ

半自動圧着機 コンタクト品名
(プレスコンタクト)
コンタクト区分 適用電線 備考
圧着プレス アプリケータ AWGNo. 被覆外径
CP215-5B 3502-D*C-2C D*C-20-24P-10000 ピン #28to#24 0.8to1.5mm
D*C-20-24S-10000 ソケット
D*C-20-22P-10000 ピン #24to#22 1.2to1.7mm
D*C-20-22S-10000 ソケット
D*C-20-18P-10000 ピン #22to#18 1.8mm以下
D*C-20-18S-10000 ソケット

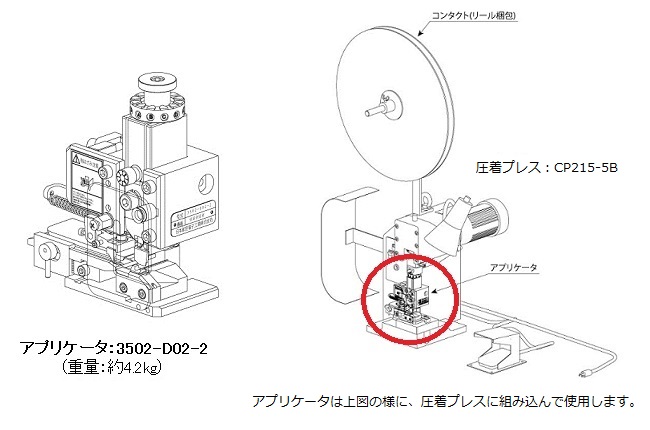

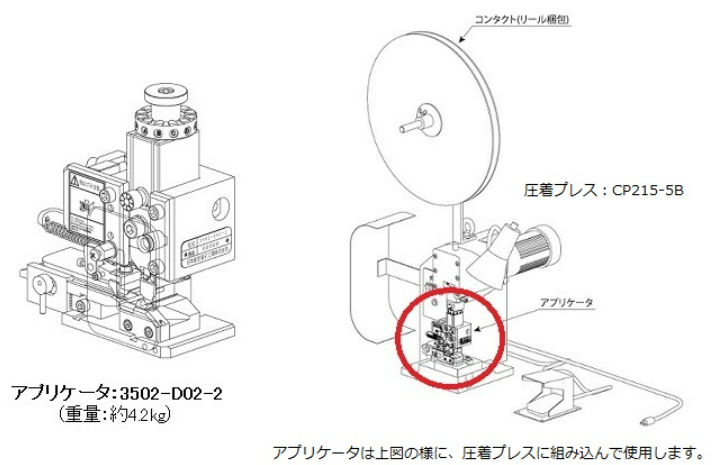

半自動圧着機を探す:D02-M15シリーズ

半自動圧着機 コンタクト品名
(プレスコンタクト)
コンタクト区分 適用電線 備 考
圧着プレス アプリケータ AWG No. 被覆外径
CP215-5B 3502-D02-2 D02-22-22P-10000 ピン #24 to #22 0.8 to 1.3mm
D02-22-22S-10000 ソケット
D02-22-26P-10000 ピン #28 to #26
D02-22-26S-10000 ソケット
