製品紹介
AN01, AN02シリーズ
■ホワイトペーパー : Wi-Fi 6E対応アンテナ
ダウンロードはこちら
2.4GHz帯（＊）
2.4 & 5GHz帯（＊）
2.4, 5 & 6GHz帯（＊）
920MHz帯（＊）
860MHz帯（＊）
[NEW] 2.4, 4.6, 5 & 6GHz帯（＊）
当社のAN01およびAN02シリーズアンテナは、主要なアンライセンス周波数帯に対応した標準品として、車載対応品と一般用途品をご用意しています。
■お客様製品への採用例
株式会社アイ・オー・データ機器様

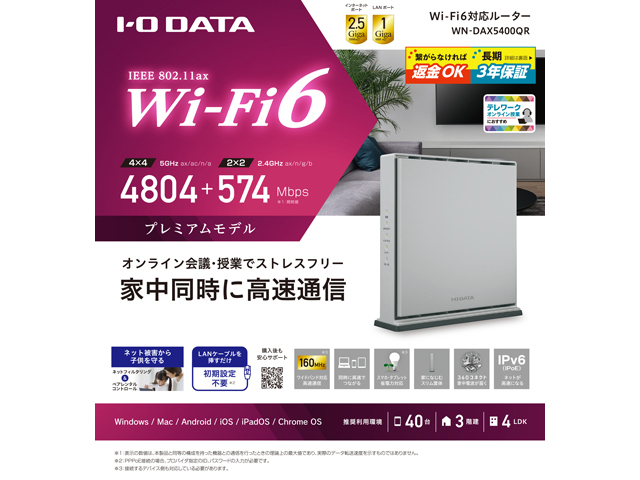

■ Wi-Fiルーター WN-DAX5400QR
株式会社アイ・オー・データ機器様
プライベートLTE対応, ローカル5G対応, LTE / 5G対応

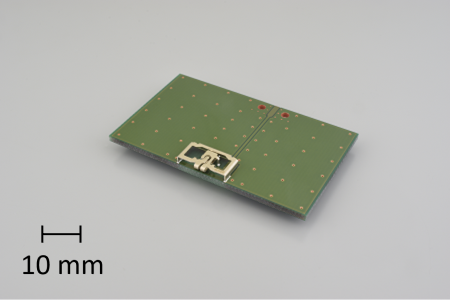

1.9GHz帯（＊）

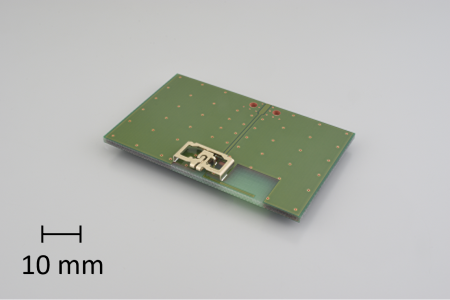

3.3 ～ 3.8GHz帯（＊）
4.6 ～ 4.9GHz帯（＊）
698 ～ 960MHz帯 / 1.71 ～ 2.69GHz帯（＊）
[NEW] 698 ～ 960MHz帯 / 1.71 ～ 2.17GHz帯（＊）
同じ「AN01シリーズ」のアンテナを使用して、アンテナを実装する基板上に周波数調整用のパターンを追加することにより、以下の周波数帯に対応できます。
・プライベートLTE（Long Term Evolution）用の1.9GHz帯および3.3 ～ 3.8GHz帯
・ローカル5G（第5世代移動通信システム）用の4.6GHz ～ 4.9GHz帯
・LTE / 5G用の698 ～ 960MHz帯、1.71 ～ 2.17GHz帯および1.71 ～ 2.69GHz帯
特長
■ 小型・高性能 ：1/10波長程度のサイズながら業界トップクラスの高い効率を実現■ 全方位対応 ：電波の不感地帯を作らず、あらゆる方向に電波を送受信可能
■ 実装コスト削減 ：表面実装（SMD：Surface Mount Device）構造でマウンタによる自動実装に対応
■ 設計自由度向上 ：周辺の金属や誘電体の影響を受けにくく、部品配置の制約が少ないことにより高い設計自由度を確保
「全方位対応」
不感地帯を作らず、あらゆる方向に
電波を放射するイメージ
「設計自由度向上」
部品の影響や配置の制約が少なく、
アンテナ近傍に部品実装したイメージ
ラインナップ
■車載対応品AN01シリーズ
| 品名 | 製品イメージ | 対応周波数 | - データシート - アプリケーションノート |
| AN012400M00R3200 |  |
2.4 ～ 2.5 GHz | |
| AN01DL25M00R3200 |  |
2.4 ～ 2.5 GHz 5.15 ～ 5.85 GHz |
|
| AN01ML27M00R2400 |  |
2.4 ～ 2.5 GHz 5.15 ～ 5.85 GHz 5.925 ～ 7.125 GHz |
AN02シリーズ
| 品名 | 製品イメージ | 対応周波数 | - データシート - アプリケーションノート |
| NEW AN02ML27M00R400 |
 |
2.4 ～ 2.5 GHz 4.6 ～ 4.9 GHz 5.15 ～ 5.85 GHz 5.925 ～ 7.125 GHz |
■一般用途品
AN01シリーズ
| 品名 | 製品イメージ | 対応周波数 | - データシート - アプリケーションノート |
| AN012400C00R3200 |  |
2.4 ～ 2.5 GHz | |
| AN01DL25C00R3200 |  |
2.4 ～ 2.5 GHz 5.15 ～ 5.85 GHz |
|
| AN01ML27C00R2400 |  |
2.4 ～ 2.5 GHz 5.15 ～ 5.85 GHz 5.925 ～ 7.125 GHz |
|
| AN010920C00R1700 |  |
902 ～ 928 MHz | |
| AN010860C00R1700 |  |
863 ～ 870 MHz |
AN02シリーズ
| 品名 | 製品イメージ | 対応周波数 | - データシート - アプリケーションノート |
| NEW AN02ML27C00R400 |
|
2.4 ～ 2.5 GHz 4.6 ～ 4.9 GHz 5.15 ～ 5.85 GHz 5.925 ～ 7.125 GHz |
プライベートLTE対応, ローカル5G対応, LTE / 5G対応
| 品名 | 製品イメージ | 対応周波数 | - データシート - アプリケーションノート |
| AN012400C00R3200 | |
1.88 ～ 1.92 GHz | |
| AN012400C00R3200 | |
3.3 ～ 3.8 GHz | |
| AN01DL25C00R3200 | |
4.6 ～ 4.9 GHz | |
| NEW AN01ML27C00R2400 |
|
698 ～ 960 MHz 1.71 ～ 2.17 GHz |
|
| AN010860C00R1700 | |
698 ～ 960 MHz 1.71 ～ 2.69 GHz |
