JM34シリーズ
1軸FOG角度/角速度計測装置｜JM34シリーズ

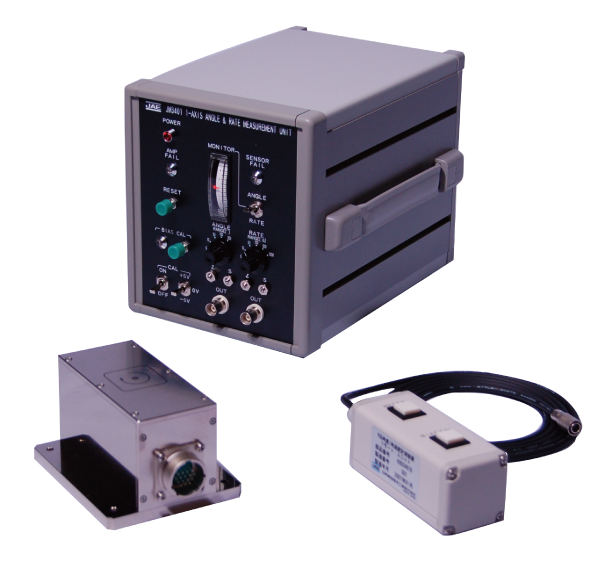

JM3401

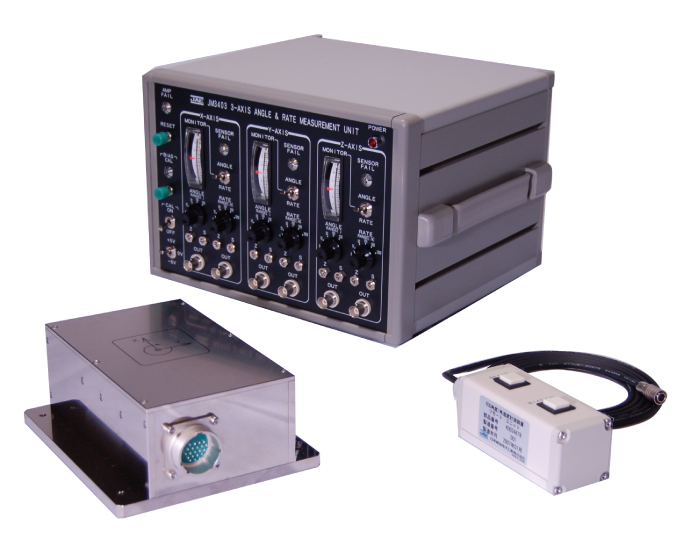

JM3403
1軸FOG角度/角速度計測装置『JM3401/03』は、光ファイバ・ジャイロ(FOG)を1個内蔵し、運動体の1軸方向の角速度と角度変化を出力する装置です。角速度と角度をアナログ電圧及びデジタル(RS-232C)で出力します。出力電圧のレンジ切り換え、角度のリセット、及びバイアスの自動補正を行うことができます。
製品カタログのダウンロード
特長
- 1軸廻りの回転角速度の計測、RS-232C出力
用途
- 各種移動体の角速度、角度計測
一般仕様
| 項目 | 単位 | JM34シリーズ | ||
|---|---|---|---|---|
| JM3401 | JM3403 | |||
| 計測範囲 | ±°/s | 1000 | ||
| 角度レンジ | ±° | 5,10,50,100,200 | ||
| 角速度レンジ | ±°/s | 5,10,50,100,500,1000 | ||
| 周波数応答 | Hz | 400 | ||
| 分解能 | 角度 | ° | 4.5arc-sec/pulse±10% | |
| 角速度 | °/s | 0.019 | ||
| 直線性（S.F.） | ±%FS | - | ||
| バイアス安定性 （全作動温度環境） |
°/h(1σ) | ≦3 | ||
| 角度ドリフト (温度安定環境) |
°/h(1σ) | - | ||
| 電源電圧 | V(DC) | 12 | ||
| 外観寸法値 | 幅 | mm | 90 | 140 |
| 奥行き | mm | 130 | 160 | |
| 高さ | mm | 66.6 | 66.6 | |
| その他 | mm | アンプ W:160 D:230 H:177 |
アンプ W:260 D:230 H:177 |
|
| 質量 | g | ≦3800 | ≦5700 | |
| 機能 | 軸数 | 1 | 3 | |
| 角速度出力 | ○ | |||
| 角度出力 | ○ | |||
| アナログ出力 | ○ | |||
| デジタル出力 | RS-232C | |||
| 備考 | - | - | ||
