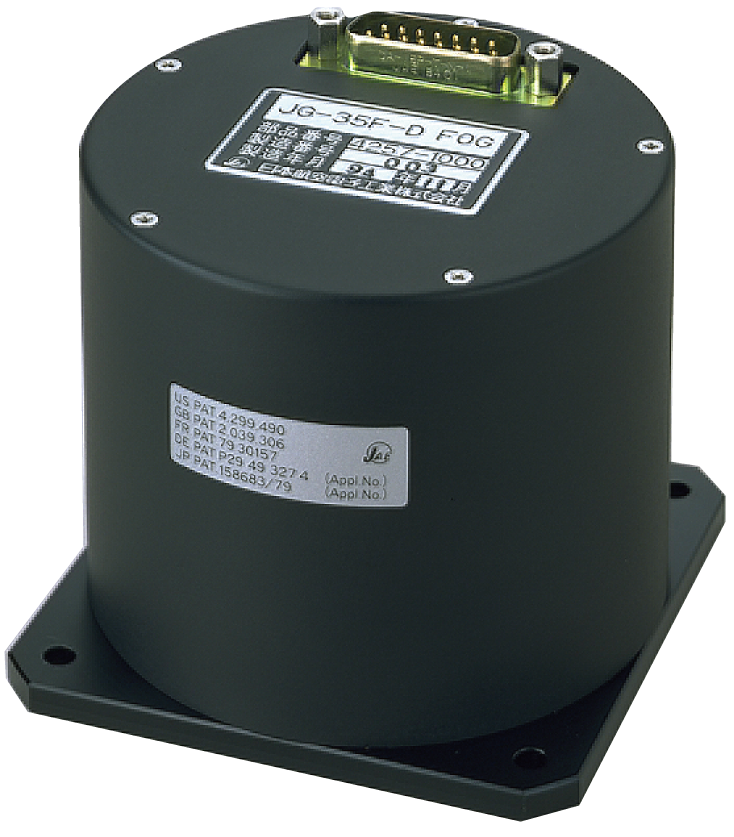

JG-35FD

ジャイロ|JG-35FD

FOG(ファイバ・オプテック・ジャイロ)『JG-35FD』は、クロ-ズループ方式で運動体の1軸方向の回転を検出し、角度及び角速度データとして出力するものです。角度及び角速度データは、アナログデータとして出力され、また同時にデジタルデータとしてRS-232Cでも出力されますので、パソコンやボードコンピュータ等と容易に接続することができます。

特長

  • 1軸廻りの回転角速度の計測、RS-232C出力

用途

  • 各種移動体の角速度、角度計測

一般仕様

項目 単位 JG-35FD
Analog Digital
計測範囲 ±°/s 200
角度レンジ ±° 10,20,45,90,180 180
角速度レンジ ±°/s 10,20,50,100,200 200
周波数応答 Hz 20 20(Variable)
分解能 角度 ° 0.01 0.01
角速度 °/s 0.01 0.01
直線性(S.F.) ±%FS ≦0.1
バイアス安定性
(全作動温度環境)
°/h(1σ) ≦3
角度ドリフト
(温度安定環境)
°/h(1σ) ≦0.5
電源電圧 V(DC) 12
外観寸法値 mm 86
奥行き mm 86
高さ mm 76
その他 mm 取付幅 72
質量 g ≦600
機能 軸数 1
角速度出力
角度出力
アナログ出力 -
デジタル出力 - RS-232C
備考 - -
ご注文に際してのお願い
①本製品情報に掲載の仕様は、参考値です。製品および仕様については、予告なく変更する場合があります。掲載製品のご採用の検討やご注文に際しては、予め弊社販売窓口までお問合せの上、「納入仕様書」の取交わしをお願い申し上げます。
②お客様におかれましては、保護回路や冗長回路等を設けて機器の安全を図られると共に、弊社製品の適合性について十分なご確認をお願い申し上げます。
③本製品情報に掲載の製品は、受託開発製品または、受注生産製品です。最少受注数量につきましては、予め弊社販売窓口までお問合せの上、ご確認下さいますようお願い申し上げます。
④本製品情報掲載の製品は、下記の推奨用途に使用されることを意図しております。したがいまして、推奨用途以外へのご使用または、極めて高い信頼性が要求される特定用途へのご使用をお考えの場合は、必ず事前に弊社販売窓口までご相談下さいますようお願い申し上げます。
(1)ご相談いただく用途例
(イ)下記用途でお客様指定または、産業分野固有の品質保証プログラムがある場合は、ご相談ください。
  • 用途例:自動車電装、列車制御、通信機器(幹線)、交通信号制御、電力、燃焼制御、防火・防犯装置、防災機器、等。
(ロ)下記特定用途へのご使用をお考えの場合は、お客様指定の品質保証プログラムにて別途承る場合があります。
  • 特定用途例:航空宇宙機器、海底中継機器、原子力制御システム、生命維持のための医療機器、等。
(2)推奨用途例:電算機、事務機、通信機(端末、移動体)、計測機器、AV機器、家電、FA機器、等。
