支持车载Ethernet(以太网)规格100BASE-T1的板对线连接器“MX74系列”开始销售
2022年6月2日
日本航空电子工业开发出支持车载Ethernet(以太网)规格100BASE-T1并具有高质量传输性能的“MX74系列”，目前该系列产品已经开始销售。
概要
近年来，随着ADAS(Advanced Driver Assistance System：高级驾驶员辅助系统)的性能不断提高，各种摄像头，传感器等车载部件的功能也越来越强大。因此，车载网络要高速处理大量的信息数据，而车载ECU(Electronic Control Unit：电控单元)间等的传输上正逐渐采用以太网。为了无延迟地传输信号，连接器线束不仅要支持高速传输，同时还要具备更高质量的传输性能。在这样的背景下，本公司开发出了具有高质量传输性能的板对线连接器“MX74系列”，本系列产品支持IEEE802.3bw标准的100BASE-T1。本产品与UTP(Unshielded Twisted Pair：非屏蔽双绞线)电缆兼容，为汽车车身轻量化做出贡献。
*IEEE是电气和信息工程领域的团体和技术标准化机构，其总部设在美国。
特征
- 支持车载以太网标准100BASE-T1的差分传输，符合OPEN Alliance SIG发布的Definitions for Communication Channel Ver.2.0传输特性标准
* OPEN Alliance是为了统一车载以太网技术规格而成立的标准化组织 - 支持UTP电缆
- 插座侧仅提供连接器(关于线束请咨询我们)
- 2针有2种极性键变化，色调不同
适用市场
车载以太网连接部位等一般规格
| 针数 | 2，4针 | 额定电流/额定电压 | 3A/30V |
|---|---|---|---|
| 使用温度 | -40℃～+105℃ | 耐电压 | AC 1,000V(印加1分钟 嵌合状态) |
| 绝缘电阻 | 大于等于100MΩ(嵌合状态) | 适用基板 | 1.2～1.6㎜ |
| 插拔力 | 小于等于66.7N | 额定电线 | UTP(AWG#26) |
品名等
连接线
| No. | 品名 | 针数 | 键码（色调） | 特征 |
|---|---|---|---|---|
| 1 | MX74B002HFA | 2 | A（黑色） | 直角型 |
| 2 | MX74B002HFB | 2 | B（灰色） | 直角型 |
| 3 | MX74D002HFA | 2 | A（黑色） | 直角型／压紧型 |
| 4 | MX74D002HFB | 2 | B（灰色） | 直角型／压紧型 |
| 5 | MX74B002VFA | 2 | A（黑色） | 直线型 |
| 6 | MX74B002VFB | 2 | B（灰色） | 直线型 |
| 7 | MX74B004HFA | 4 | A（黑色） | 直角型 |

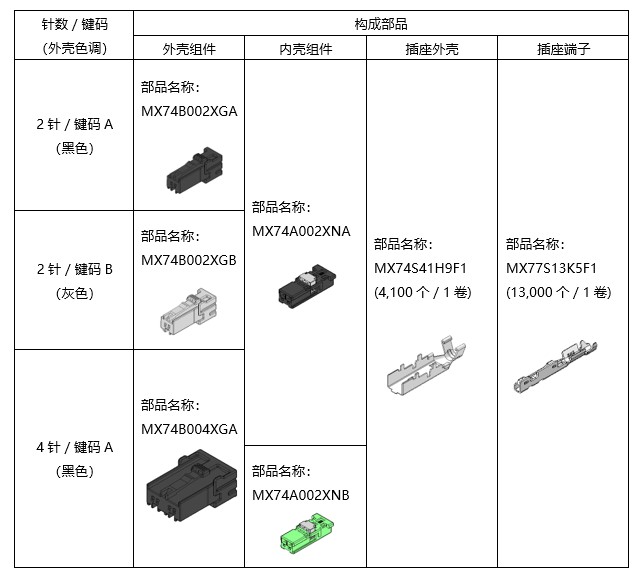

插座
链接：MX74 系列 (支持车载Ethernet(以太网)规格100BASE-T1的板对线连接器)>
