车载USB3.0 / 车载告诉传输用连接器「MX62系列」成功研发

车载USB3.0/车载告诉传输用连接器「MX62系列

  近几年,随着插在情报通信设备功能增强、娱乐设备增加,使得数据传输量的增大,这样一来需要更快的传输速度,使用USB3.0的案例正在不断增加。
  JAE顺应市场需求,开发了支持USB3.0的车载连接器「MX62系列」。
  「MX62系列」不仅具备USB3.0 的5Gbps传输性能,而且拥有了车载连接器必须具备的机械性能、耐环境性能。另外,采用了车载专用开发的屏蔽电线。
  此外,「MX62系列」具有卓越的耐热、耐冲击、耐震动特性,在车载之外的其他产业用途也能广泛使用。


:: 优 点

  • 横向间距2.0mm、2排10针
  • 高速传输的阻抗匹配设计,支持USB3.0信号传输
  • 5Gbps相当差动传输通道:2组、
    480Mbps相当差动传输通道:1组
  • 也支持USB3.0以外的高速差动传输
  • EMI对策上采用附带金属铁壳的双重屏蔽构造
  • 考虑到车载环境的韧性设计
  • 考虑到汽车内部布线,也有中继型产品可供选择
  • 为确保传输性能可靠性,以线束形式出货
  • RoHS对应品

::应用市场

  车载多媒体娱乐、车载高速传输设备


:: 一般规格

1. 针数 : 10针
2. 使用温度 : -40℃ +85℃
3. 接触电阻 : 8mΩ以下(初期)
4. 绝缘电阻 : 100 MΩ以上 (组合状态)
5. 额定电流 : 2.2A(电源/GND线)
6. 台电压 : AC 1,000V(1分钟外加电压 组合状态)
7. 适用基板 : 1.6 mm
8. 适用电线 : 屏蔽双绞线 (只卖线束)



:: 材料/表面处理

插头连接器

 部品构成  材料/表面处理
 外侧塑胶件  PPS-GF40
 内侧塑胶件  LCP-GF35
 端子

 黄铜 / 接点部 镀金
 接线部 镀锡
 内侧铁壳  铜合金 / 镀锡
 外侧铁壳  黄铜 / 镀锡


插座连接器

 部品构成  材料/表面处理
 外侧塑胶件、护圈、后盖  PBT
 内侧塑胶件  LCP-GF35
 底座  9TNy-GF45
 端子

 铜合金 / 接点部 镀金
 接线部 镀锡
 铁壳A  铜合金 / 镀锡
 铁壳B  黄铜 / 镀锡
 套环  黄铜 / 镀锡


中继用连接器

 部品构成  材料/表面处理
 外侧塑胶件、护圈、后盖  PBT
 内侧塑胶件  LCP-GF35
 底座  9TNy-GF45
 端子

 黄铜 / 接点部 镀金
 接线部 镀锡
 铁壳A  铜合金 / 镀锡
 铁壳B  黄铜 / 镀锡
 套环  黄铜 / 镀锡

:: 参考图

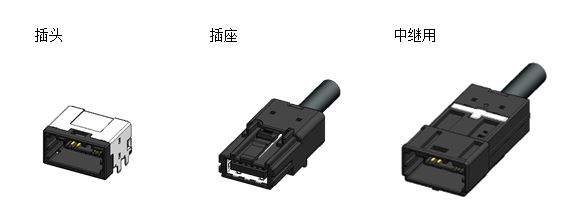

USB3.0车载告诉传输用连接器MX系列62参考图
