JAE开发了车载情报通信仪器使用的高速传输HSD互换连接器「MX65系列」连接器

车载情报通信用高速传输的欧洲标准HSD高速传输HSD互换MX65系列连接器

  JAE开发了车载情报通信用高速传输的欧洲标准HSD高速传输HSD互换连接器
「MX65系列」连接器。

概 要

  近年来,在汽车行业,情报通信仪器的高机能化高性能化趋势的明显。今后,ADAS、汽车驾
驶、连接汽车将作为关键领域,以摄像头、传感器为开端,向着更高性能化、更大多搭载量方向进
步。这些进步需要通过情报通信量的大容量化去实现,所以大容量情报的高速传输处理就变成了十
分必须的条件。
  在这个背景下,JAE以欧洲高速传输的标准为基准,开发了已被普及的HSD连接器可以互换的
「MX65系列」连接器。HSD连接器不仅在欧洲普及使用,在搭载同一连接器的车载制品以及模块
等市场都可以被运用,特别是中国市场之后的行情被大大的看好。



  本产品,因锁扣部分有两带弹簧设置,能够更精准的锁扣,同时降低了锁扣部分变形的概率,
使得产品更加值得信赖。同时,连接器的端面(边缘部分)做成了曲面的形状,这是组装人员进行
深思熟虑的设计。针侧的中继设计因固定线缆的原因线夹的安装可以被实现。

  今后的筹,把目前正在世界范围内普及的欧洲标准品更多样化的扩充,与此同时,本产品在
5月23日开始的AUTOMOTIVE ENGINEERING EXPOSITION 2018 YOKOHAMA(在日本横滨)上正式
展出。

※本产品为线束贩售,连接器单品不售。

特 征

  • 可对应车载用LVDS、USB2.0等各种差动式信号。
  • 可对应STQ线束
  • 可对应差动信号2频道、或者差动信号1频道+电源线2根
  • 插头侧的接头锁扣是和壳体连成一体的两带弹簧构造,可以减少线束的嵌入和锁扣变形的发生率
    (二连类型12.7毫米间距适用)
  • 针侧的中继连接器因为固定线缆的原因线夹的安装可以实现
  • 连接器的端面(边缘部分)做成了曲面的形状,组装人员深思熟虑的设计
  • 装车时,为了配合穿过小孔,外壳可以装卸。
    (但是,插头的外部导体的接触弹簧的操作需要十分的注意。另外,防水型是不适用的)
  • 信号为4芯(STQ线束)+离散型线束2根的复合类型

适用市场

  车载用的各种情报通讯仪器,特别是需要高速传输的车载仪器

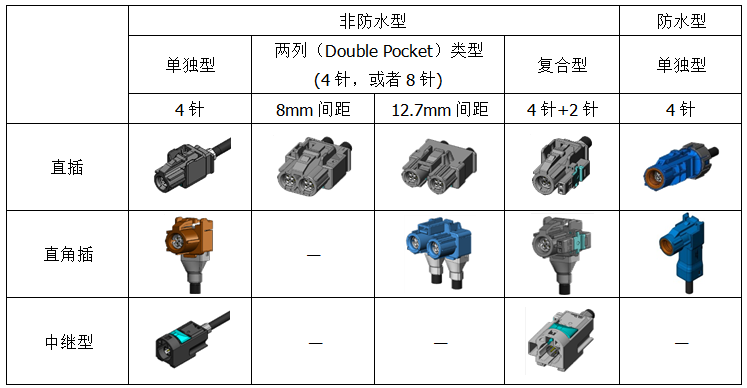

产品一览

  •  (2018年4月现如今)
  •  9月开始量产2列的垂直插入型连接器

一般规格

针数 :4针(STQ1根),8针(STQ2根),6针(STQ1根+分立的最多2根)
 ※STQ:屏蔽双绞综合电线
使用温度范围 :-40℃~+105℃
使用最高温度  :105℃(周围温度+通电后上升温度)
电线规格  :STQ(差动信号2 一对)用
   具体的电线的详细情况请向具体咨询
   基本规格:
   ・差动100Ω x 2类型
     ◎电线类型①
      导体:0.14sq x 4根
      外壳外径:4.0mm
     ◎电线类型②(仅用于非防水类型)
      导体:0.14sq x 4根
      外壳外径:4.6mm
   ・差动90Ω x 2类型
     ◎电线类型③
      导体:0.14sq x 4根
      外壳外径:4.0mm
     ◎电线类型④(仅用于非防水型、插座类型)
      导体:0.22sq x 4根
      外壳外径:4.6mm
    ・离散线
      FLRY-B型,0.35sq大小以及0.75sq大小

材料/规格

直插(非防水型)

构成部品 材料/规格
外部壳体 PBT GF15
护圈 PBT
外壳 黄铜/镍镀
内部壳体 PBT
信号端子 素材:铜合金
镀层:接点・・・镀金
压着部・・・镀黄铜
套管 黄铜/镀黄铜

直插(防水型)

构成部品 材料/规格
外部壳体 PBT GF30
护圈 PBT GF30
外壳 黄铜/镍镀
内部壳体 PBT
信号端子 素材:铜合金
镀层:接点・・・镀金
压着部・・・镀黄铜
套管 黄铜/镀黄铜
密闭环 硅胶
护圈 硅胶

直角插(非防水型)

构成部品 材料/规格
外部壳体 PBT
外壳 弹簧部:铜合金/镍镀
本体部:黄铜/镍镀
内部壳体 PBT
信号端子 素材:铜合金
镀层:接点・・・镀金
压着部・・・镀黄铜
套管 黄铜/镀黄铜

直角插(防水型)

构成部品 材料/规格
外部壳体 PBT GF30
护圈 PBT GF30
覆壳外壳 PBT GF30
外壳 黄铜/镍镀
内部壳体 PBT
信号端子 素材:铜合金
镀层:接点・・・镀金
压着部・・・镀黄铜
套管 黄铜/镀黄铜
密闭环 硅胶
护圈 硅胶
覆盖环 不锈钢
外套罩 热熔材料

中继型(非防水型)

构成部品 材料/规格
外部壳体 SPS GF30%
护圈 PBT
外壳 黄铜/镀黄铜
内部壳体 PBT
信号端子 素材:铜合金
镀层:接点・・・镀金
压着部・・・镀黄铜
套管 黄铜/镀黄铜
