以USB Type-C™规格为基准的「DX07系列」16针单排SMT插座连接器产品阵容扩充

USB Type-C规格为基准的「DX07系列」16针单排SMT插座连接器
  JAE新开发了「DX07系列」16针单排SMT板上式插座连接器,与传统的双排SMT插座相比,
它更有利于在板上的组装以及布线。本产品目前已经进入了销售阶段,将与目前已在销售中的Type-C
插座、插头连接器以及线束一起为广大客户提供更多的选择。

概要

  USB Type-C连接器被广泛应用与笔记本电脑、智能手机、游戏机以及其他设备。与此同时,在周边
机器的运用中,电源适配器和移动电源(充电宝)等电源供给专用设备也广泛使用。以及从前的常用通信
标准USB2.0规格也被USB Type-A/B越来越多的进行替换。
  在此背景下,JAE研发了一个新的可以对于USB2.0通信应用以及电源供给应用性能的无需使用高速

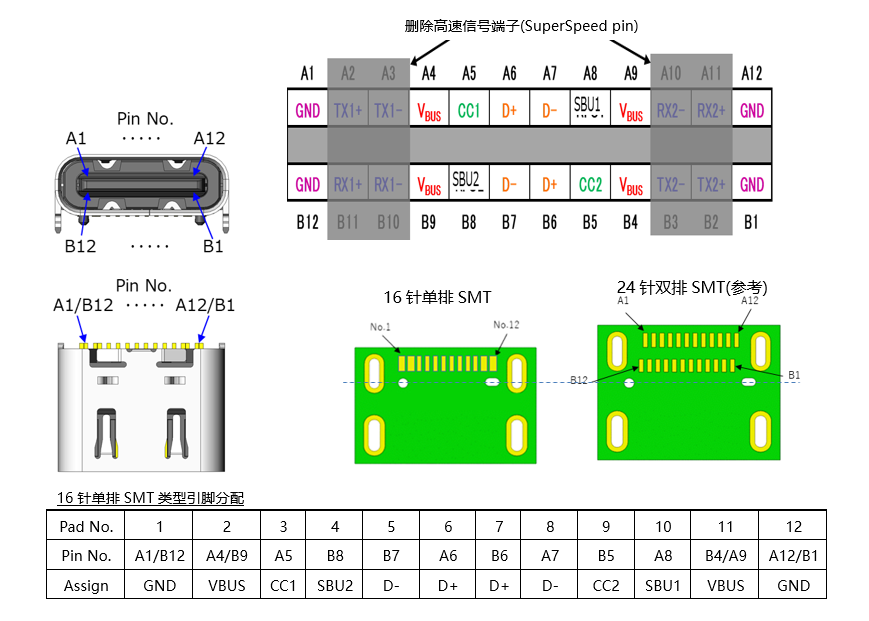

信号引脚(SuperSpeed)的USB Type-C 16针插座连接器。本产品通过将24针产品内部SMT组装
端子部分从两排减少到一排,从缩短了连接器的深度,改善了焊接的可修复性,实现了产品的小型化
特点,从而有助于为客户实现设计的灵活性。
  JAE参加了USB Type-C连接器的标准规格制定工作,并且为标准化进程做出了贡献。现如今,插座
连接器、插头连接器以及线束等产品作为「DX07系列」为客户提供丰富选择,今后JAE也将完善我们的
产品阵容。

※「USB Type-C™」是USB Implementers Forum的商标
※SMT(Surface Mount Technology):将糊状焊料印刷在板上,组装后将焊料熔化并固定在熔炉 的部件组装方式

产品规格

USB Type-C规格为基准的「DX07系列」16针单排SMT插座连接器产品规格

优 点

  • 以Universal Serial Bus Type-C Specification Release 2.0为基准
  • 以USB Power Delivery Revision 3.0为基准(最大5A)
  • 可对应USB2.0(480Mbps)※除去SuperSpeed针的16针
  • 标准形态的板上型连接器可以应对广泛的市场需求
  • 单排SMT,可轻松检查和维修SMT组装状态

一般规格

形态

单排SMT 16针板上插座连接器

品名

DX07S016JA1(外壳DIP长0.9mm)
DX07S016JA3(外壳DIP长1.2mm)

额定电流

最大5A(Vbus)

针数

16针

额定电压

AC20V r.m.s.

接触电阻

初期40mΩ以下

耐电压

AC100V r.m.s. (1分钟)

绝缘电阻

100 MΩ以上

使用温度范围

-40℃~+85℃

插拔寿命

10,000次


链接:DX07 (RECEPTACLE)系列的更多信息(英文版) >

DX07 Series image
