USB Type-C连接器「DX07 Silm Plug」成功研发

USB Type-C连接器 「DX07 Silm Plug」

  JAE在已经开发的「USB Type-C」连接器「DX07系列」的基础上,追加开发了Slim Type的插头连接器,并开始了对市场的销售。
  考虑到搭载在移动设备上,「USB Type-C 连接器」采用小型化设计,支持10Gbps高速传输、最大5A电流供给,同时支持正反插,比起之前,更多的端子、更精密的贴片,确保了更好的连接可靠性和高速传输特性。
  JAE参与了「USB Type-C 连接器」标准化的设计,凭借多年对小型连接器的高精度设计技术及高速传输设计技术,开发了拥有卓越EMI /EMC特性且机械强度充分、耐寿命性出色的Type-C连接器。这次为了提高设计自由度,在6月份推出的标准插头基础上,追加推出了一款长度削减约1.7mm、宽度削减约1.5mm的优化产品。


:: USB Type-C连接器 DX07系列的优点

  • 与现有标准品相比,长度削减约1.7mm、宽度削减约1.5mm
  • 基于Universal Serial Bus Type-C Specification Release 1.1标准
  • 支持10Gbps高速传输(基于USB 3.1 Gen2标准)
  • 支持最大5A的大电流供给(基于USB Power Delivery标准)
  • 支持正反插构造
  • 卓越的EMI/EMC特性
  • 确保了机械强度的插头、插座设计
  • 耐寿命性出色的锁制构造

::USB Type-C 连接器  DX07系列

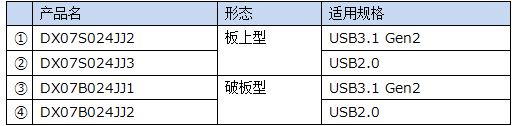

插座 ‹实装端子2排SMT型›

产品名,形态,适用规格,①,DX07S024JJ2,板上型,USB3.1 Gen2,,②,DX07S024JJ3,USB2.0,,③,DX07B024JJ1,破板型,USB3.1,Gen2,④,DX07B024JJ2,USB2.0

插头

产品名,形态,适用规格,⑤,DX07P024MJ1(标准插头),附带保护盖,USB2.0/USB3.1 Gen2,⑥,	DX07P024AJ1,附带保护盖,USB2.0/USB3.1 Gen2

::应用市场

  手机、智能手机、平板电脑、笔记本电脑、TV、小型液晶显示器、DSC、DVC 及其他小型便携设备


:: 一般规格





























(插座/插头共通)
针数 24针
额定电流 最大5A
额定电压 AC20V r.m.s.
接触电阻 初期40mΩ以下
耐电压 AC 100 V r.m.s. (1分钟)
绝缘电阻 初期100 MΩ以上
使用温度范围 -30 +80
插拔寿命 10,000 次

链接:DX07 (PLUG)系列的更多信息(英文版) >

DX07 Series image
