1.27mm间距支持高速传输的基板连接用连接器「TX24A/25A系列」成功研发

1.27mm间距支持高速传输的基板连接用连接器「TX24ATX25A系列」
  JAE开发的1.27mm间距产业设备内装用板对板连接器「TX24/25系列」广受好评,这次升级开发了支持高速传输的「TX24A/25A系列」。

  近几年,以多功能打印机、路由器为首的各式各样的OA设备、通信设备,处理的情报量不断增加,需要在设备内部传输
DisplayPort™注1)、PCI Express注2)等高速信号。

  本产品为80针,基板间水平连接,改善了上段端子的电气特性,使产品可以支持高速差动传输。

  另外,产品继承了「TX24/25系列」拥有良好的嵌合手感、支架&面板安装牢固、有效接触点长的高可靠性等优点,同时与之能互相对插且基板安装尺寸相同,可被广泛运用于各式设备上。

  注1)DisplayPort™是Video Electronics Standards Association (VESA)的商标。
  注2)PCI Express是PCI-SIG的登陆商标。

:: 优点

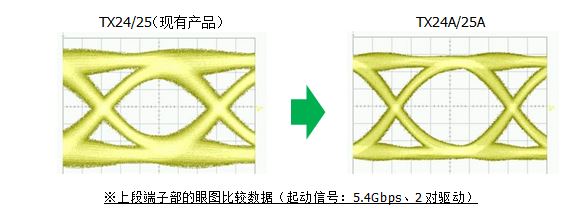

TX24/TX25(现有产品)TX24A/TX25A, 上段端子部的眼图比较数据(起动信号:5.4Gbps、2对驱动)
  • 和TX24/25系列完全兼容,可以互换
  • 最适合支架&面板安装的嵌合引导构造,非常牢固
  • 良好的插入手感
  • 有效接触点长,可靠性高

  • ・改善了TX24/25系列的电气特性,支持高速传输
     改善了上段端子的电气特性(上段配置了高速信号)

::应用市场

  OA设备、转播设备、测量设备、图像显示设备等

:: 一般规格

针数 80针
接触电阻 40mΩ以下(初期)
耐电压 A.C500Vr.m.s/1分钟(初期)
额定电流 1.0A/针
绝缘电阻 100MΩ以上(初期)
寿命 500次
使用温度范围 -40 +85




:: 材料/表面处理

 零件  材料/表面处理
 塑胶壳  含玻璃PBT
 端子  铜合金/接触部;镍上镀金0.1μm以上
端子部;镍上镀锡
 钩针  铜合金/镍上镀锡
 定位器  含玻璃PBT
