具有坚固构造的电源端子板对板(FPC)连接器“WP26DK系列”开始正式销售
JAE已经开发出“WP26DK系列”堆叠式板对板(FPC)连接器，其电源端子的端子间距为0.35 mm，
产品宽度为1.9 mm，配合高度为0.6 mm，采用坚固的结构，现已开始销售。
概 要

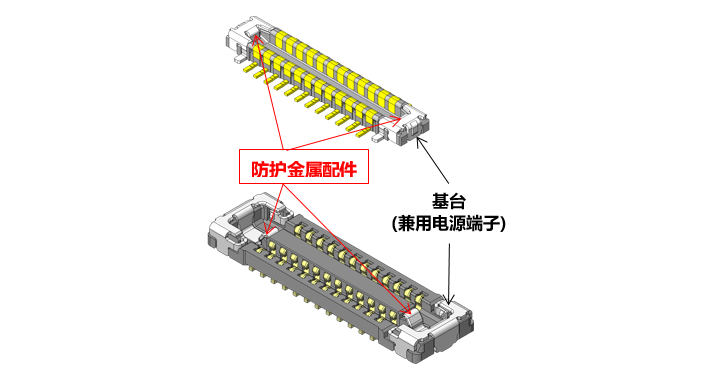

随着5G时代的来临，手机，可穿戴式设备终端，笔记本电脑等小型便携式设备的发展也更加趋于 功能化，智能化。其电池容量，摄像头个数的增加让机器内部其他辅助性元件不得不朝着的小型精密 化发展。设备内部的连接器越来越小型化的同时，也需要考虑到嵌合时发生损伤，对应大电流等复杂 的情况，在此背景下，JAE研发了构造坚固的板对板连接器“WP26DK系列”连接器。除了在嵌合面进行压紧保护之外，本产品还在吸着部分的两端配备了保护性金属配件，大大提高 了其坚固性。同时，使用基台用作处理大电流的电源端子，减少了端子数量，实现了小型化的要求，节 省了安装版面的空间，有助于顾客的设计自由。另外，双接点接触结构可以很好的保证设备在受到冲 击以及震动时的安保性能，保护性金属配件和保证嵌合成功的“咔哒”声也为本产品的可信赖性提供 了保证。
※基台：在基板上起固定作用的金属配件
※模子：在触点之间起绝缘作用的塑料部件
※FPC: Flexible Printed Circuits 柔性印刷线路
优 点
- 2列，堆放高度0.6mm，产品宽度1.9mm
- 配合可3A通电的两个电源端子(也可用作基台)
- 有压制件进行结构坚固，还可以进行嵌合面保护和防止模子损坏
- 使用金属配件坚固结构，在嵌合过程中防止吸着部破损
- 良好的嵌合感
- 两点接触结构，使用可信赖性高
- 支持无铅安装(对触点采用镍阻挡层，以防止焊料芯吸)
适用市场
一般手机，智能手机，可穿戴设备，平板电脑，笔记本电脑，数码相机，VR/AR头戴式设备等其他小型便携式设备
一般规格
| 间距 | 0.35mm |
|---|---|
| 针数 | 10，16，24，30，34，40，48针(+2电源) |
| 嵌合高度 | 0.6mm |
| 适用温度范围 | -40℃~+85℃ |
| 接触电阻 | 信号端子：70mΩ以下(初期) 電源端子：20mΩ以下(初期) |
| 插拔寿命 | 30次 |
| 额定电流 | 信号端子：AC，DC各0.3A/1每针 電源端子：AC，DC各3.0A/1每针 |
| 额定电压 | AC，DC50V |
| 绝缘电阻 | 100MΩ以上(初期) |
| 耐电压 | AC250V rms. |
材料/规格
| 构成部品 | 材料/规格 |
|---|---|
|
端子 |
铜合金/镀金 |
|
外壳 |
耐热塑料 |
|
基台 |
铜合金/镀金 |
链接：WP26DK 系列
(具有坚固构造的电源端子板对板(FPC)
连接器的更多信息(英文版) >
该网站所登载的内容为发布日期当时的信息。请注意，您阅览的时候实际内容有可能已经会有变更。
