USB4™认证的USB Type-C®插座连接器开始销售

2020年 12月 18日

USB4认证的USB Type-C插座连接器DX07

  JAE发布了USB4(40Gbps)认证的Type-C插座连接器(板上型),并且已经开始面 向广大客户销售。
我们将其列入“ DX07系列”产品阵容,与Type-C插座连接器,插头连接器和线束一起出售给客户。

概要

  于2019年9月最新发布的USB4规格比从来品USB 3.2(最大20Gbps)规格在传输速度上快了近2倍(最大40Gbps),被预期安装在需要高速传输的,例如PC、转接器、显示器、SSD之间的大容量数据传输以及游戏机、头戴式VR等设备上。
  作为USB Type-C连接器的制造商,JAE已经拥有丰富的DX07系列产品来使其对应广大客户的不同需求,从USB 2.0电源供给用,到USB 3.2和Thunderbolt™3的高速传输,我们未曾停滞前进的步伐,为了谋求更快的传输速度,我们此次开发了与USB4兼容的新产品并已经开始销售。
  本产品在保证传统USB C型连接器的向后兼容性的同时,通过JAE的高速传输仿真技术,能严格满足USB4规格下的例如信号质量等方面高品质规范。同时,取得USB4认证的产品。JAE也不会停滞探索的脚步,我们将继续专注于USB4兼容产品的开积极扩充产品阵容。
  JAE作为最初便参与USB Type-C连接器标准开发与制造的连接器厂商,将继续满足广大的客户不同需求,努力提高设计度和自由度,为大家提供更多更好的选择。

【DX07系列产品展示页】
https://www.jae.com/connector-special/dx07_usb_type-c/

※USB4™, USB Type-C®, USB-C®是USB-IF(USB Implementers Forum,Inc.)的商标
※Thunderbolt™是Intel Corporation的商标
※SSD:固态硬盘(Solid State Drive)

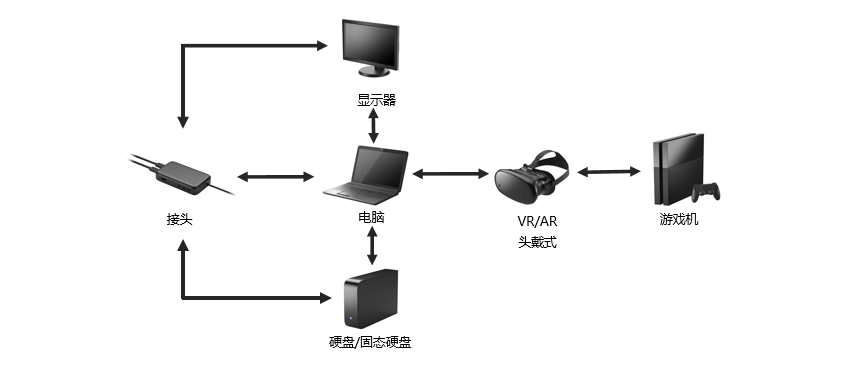

USB4应用机器类型

USB4应用机器类型

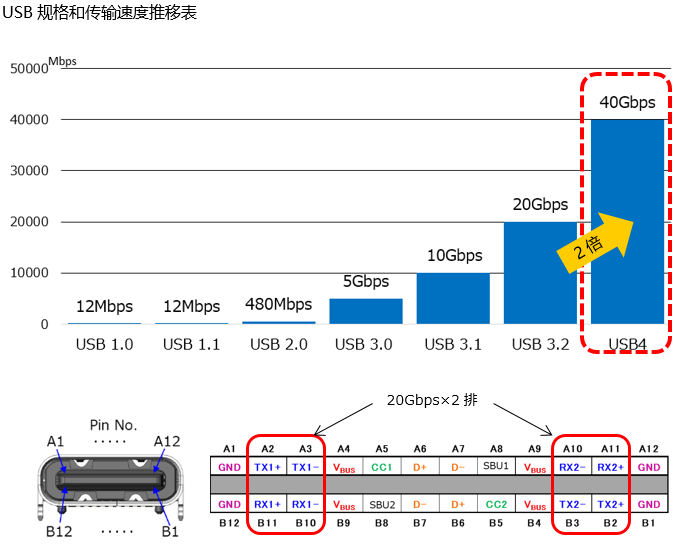

USB4概要

优点

  • 符合USB4 40Gbps(20Gbps×2)规格
  • 符合Universal Serial Bus Type-C Specification Release 2.0
  • 符合USB Power Delivery Revision 3.0(最大5A)规格
  • TID : 4729

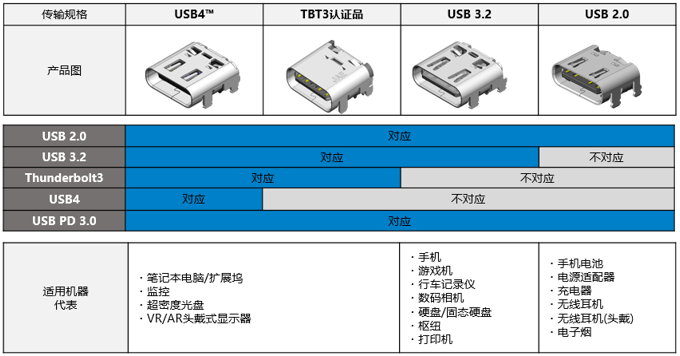

产品变形
产品变形

一般规格

形态 2排SMT 24针插座连接器
品名 DX07S024JAA(板载中心高度1.57mm)
额定电流 最大5A(Vbus)
针数 24针
额定电压 AC20V r.m.s.
接触电阻 初期40mΩ以下
耐电压 AC 100V r.m.s. (1分钟)
绝缘电阻 100 MΩ以上
使用温度范围 -40℃~+85℃
插拔寿命 10,000次

链接:DX07 (RECEPTACLE)系列的更多信息(英文版) >

DX07 Series image
