高频,全屏蔽型适用于5G毫米波天线模块的 板对板(FPC)连接器「WP16RS」系列开始销售
2022年1月19日

日本航空电子(JAE)开发并推出了高频,全屏蔽型WP16RS系列板对板(FPC)连接器,它是智能手机和其他小型移动设备的5G毫米波天线模块(AiP: Antenna in Package封装天线)中继用的理想选择,目前该产品已经开始销售。
概 要
5G(第五代移动通信系统)的广泛使用大大提高了智能手机等移动设备的数据传输速度,为了应对这种日益增长的流量需求,许多国家正利用毫米波技术从而获得更为宽广的带宽,其速度能比4G提高10倍左右。可对应毫米波的智能手机一般包含一个天线模块,称为AiP(封装天线),并包含一个射频连接器,用于封装天线和主板之间的信号传输。在此背景下,我们开发并推出了WP16RS系列高频、全屏蔽板对板(FPC)射频连接器,可用于封装天线与主板之间的信号传输。此外,本产品是全周覆盖外壳的全屏蔽类型,连接器内的高频专用端子(RF端子)采用了新的构造,在很好的解决了高频传输中成为课题的辐射噪声问题的同时,其在毫米波段中也表现出了良好的特性。另外,6针的信号端子在拥有小型、窄间距化的特性的同时可对应大电流(1A/针)。此外,通过独特的喇叭口型深光圈壳、以及在连接器内部设置金属导杆,不仅确保了嵌合对准性性和牢固性,还通过小型,低背化的特性为机器内部节省了不少空间。

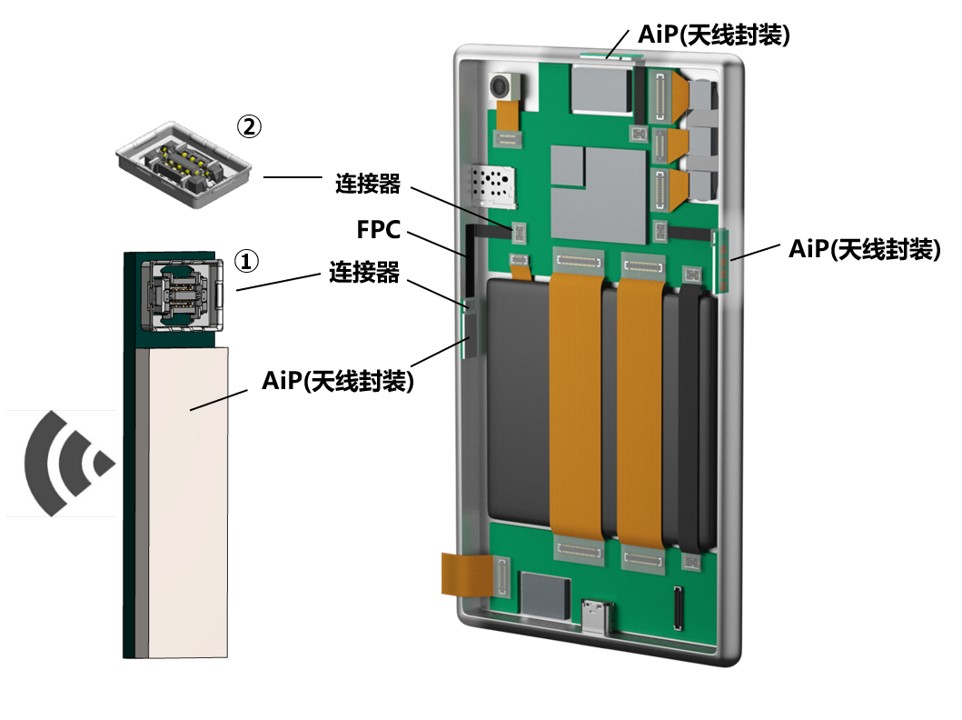

组装案例
在智能手机中,为了弥补毫米波的方向性所带来的挑战,多个天线(AiP)被安置在不同的方向,而高频FPC在天线封装和主PCB之间转发信号。在毫米波段通信中收到的信号在封装天线中被转换为中频(约15GHz或更低),并通过组装在封装天线上的连接器。
(1)组装该连接器的高频FPC和组装在主板上的连接器
(2)传输到主板电路。
为了保持这种传输路径的特性,需要一种具有高屏蔽和高频率特性的板对FPC连接器。
Wave-stack™是一种具有高屏蔽和高频率特性的射频连接器,是封装天线连接的理想选择。

特 征

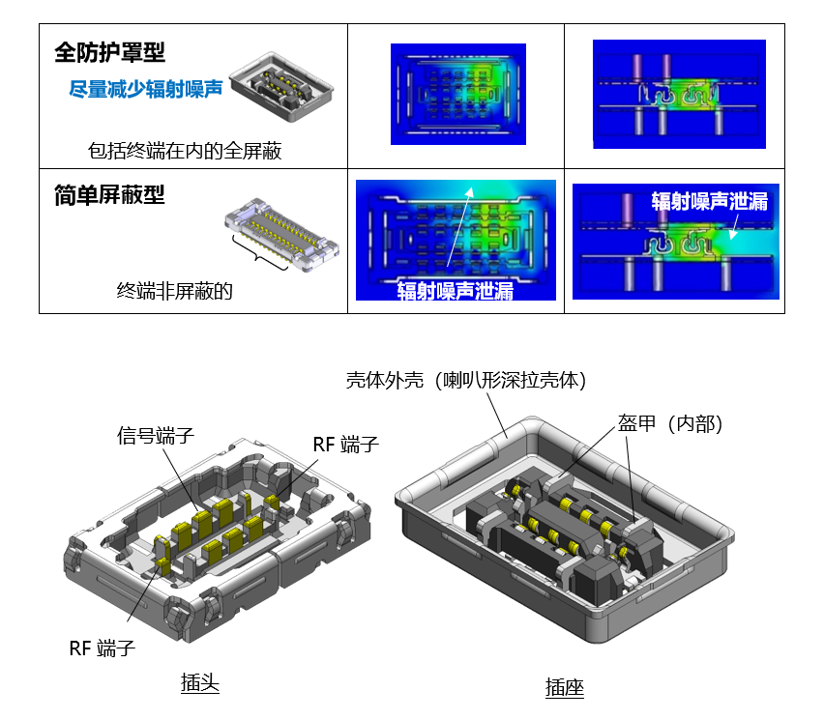

- 全屏蔽:由于外壳覆盖了包括终端的整个传输线因此具有高屏蔽性能
- 高频信号质量:由于预计未来会有更高的频率,所以为射频终端开发了一个新的高频专用终端
- 支持电源:多用途信号终端采用了新的窄间距结构,每针可处理1A
- 坚固性和对准性:通过使用喇叭形的深冲外壳和在连接器内部组装铠甲(金属导轨),确保了高坚固性和对准性

适用市场
智能手机,平板电脑,笔记本电脑,可穿戴机器,其他一般的小型便携式设备
一般规格
产品型号 |
插头:WP16RS-P008VA1 |
---|---|
插座:WP16RS-S008VA1 |
|
端子间距 |
0.35mm(信号端子) |
端子针数 |
RF(IF)端子×2针,信号端子×6针 |
嵌合高度 |
0.6mm |
使用温度范围 |
-40℃~+85℃ |
接触电阻 |
50mΩ以下(初期) |
插拔保证次数 |
30次 |
电流容量 |
RF(IF)端子:AC,DC各0.3A/1针 |
信号端子:AC,DC各1.0A/1针 |
|
额定电压 |
AC,DC50V |
绝缘电阻 |
100MΩ以上(初期) |
耐电压 |
AC250Vr.m.s. |
VSWR(电压驻波比率) |
≦1.2,~6GHz |

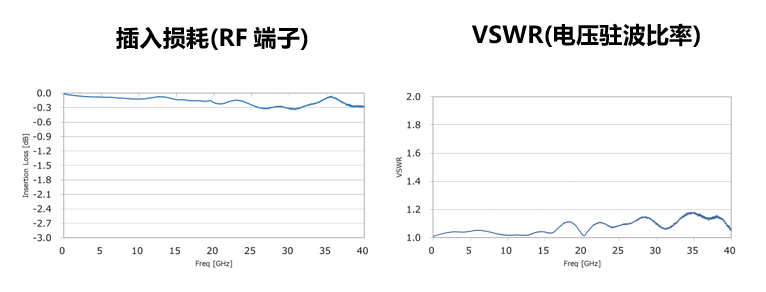

高频特性
专为高频开发的RF端子实现了即使在毫米波段也能保持良好特性的高频性能。
链接:WP16RS系列 (高频,全屏蔽型适用于5G毫米波天线模块的 板对板(FPC)连接器的更多信息(英文版) >
