新增符合USB Type-C标准的“DX07系列”垂直插座连接器

通过嵌合导引结构提高可靠性和操作效率

2025年8月5日

日本航空电子工业(JAE)在其符合USB Type-C标准的基础上,在原有“DX07系列”产品中新增了垂直插座连接器,并且正式对外销售。该连接器设有导引结构,可更轻松实现与插头连接器嵌合,从而提高了连接可靠性和操作效率。

USB Type-C标准的“DX07系列”垂直插座连接器

概要

作为一种标准接口,USB Type-C 连接器作为外部接口被广泛应用于个人电脑、智能手机、移动设备、视听设备和游戏机等各种设备。近年来,用于多功能打印机(MFP)和 POS 终端等设备内部单元之间的连接也在不断增加。在此背景下,我们本次新增了可用于设备内部连接的垂直插座连接器,显著提高内部接线的工作效率。
此次销售的“DX07系列”是带有导引结构的垂直插座连接器,其嵌合面有助于更加便捷插入,从而显著减低设备内部的布线工时,这有助于提高工作效率和便利性。另外,该产品还支持基于USB3.2的高速传输和USB PD EPR(最大240W(5A/48V)),并采用了在以往产品中得到广泛认可的且耐久性优异的锁定结构,非常适合用于设备内部连接和外部接口。

本公司自初始阶段就深度参与USB Type-C连接器标准的探讨和确立,为规格标准化做出了贡献。目前“DX07系列”涵盖并销售多种类型的插座连接器、插头连接器、线束等产品。我们还将进一步扩充“DX07系列”的产品阵容,以满足广大客户的多样需求。

“USB Type-C”为美国USB-IF协会的商标

垂直型变型产品

产品名称
DX07S024WJ1

DX07S024WJ3

DX07S024WJ4
新产品
DX07S024WA7
外观 DX07S024WJ1の外観図 DX07S024WJ3の外観図 DX07S024WJ4の外観図 DX07S024WA7の外観図
TID No. 5,200,000,229 5,200,000,400 - 14101
产品高度 12mm 10mm 10mm 10mm
安装方式 外壳 : DIP
端子 : SMT
外壳 : DIP
端子 : SMT
外壳 : SMT
端子 : SMT
外壳 : DIP
端子 : SMT
特点 增高型 标准型 支持全部SMT贴装 附带嵌合导引

特点

  • 嵌合导向结构更容易插入组装
  • 符合符合通用串行总线 Type-C 电缆和连接器规范 2.4 修订版(Universal Serial Bus Type-C Cable and Connector Specification Revision 2.4)
  • 支持USB PD EPR(最高240W(5A/48V))
  • 支持10Gbps×2(20Gbps)高速传输(符合USB 3.2标准)
  • 允许正反面任意盲插
  • 具有优异耐久性的锁定结构

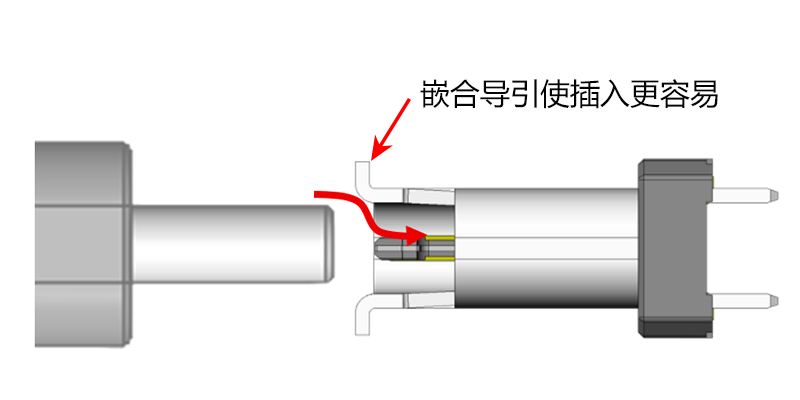

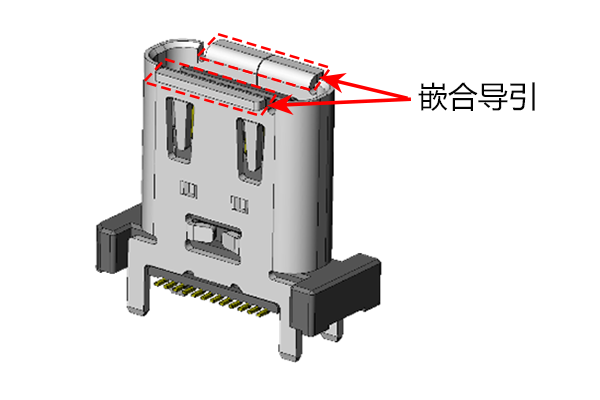

嵌合ガイドの位置説明図嵌合ガイドによるスムーズな挿入

适用设备及市场

显示器、MFP(多功能打印机)、移动电源(USB充电坞)、壁式插座(内置充电用USB插座)等

適用市場イメージ図

一般规格

形态 垂直插座
品名 DX07S024WA7
额定电流 VBUS:(端子No. A4, A9, B4, B9) DC 5 A (合计)
GND:(端子No. A1, A12, B1, B12) DC 6.25 A (合计)
VCONN:(端子No. B5) DC 1.25 A
其他:DC 0.25 A/pos.
针数 24针
额定电压 AC48V r.m.s.
接触电阻 初始40mΩ或更小
耐电压 AC 100V r.m.s.(1分钟)
绝缘电阻 100MΩ以上
使用温度范围 -40℃ ~ +85℃
插拔寿命 10,000次

链接:DX07系列连接器的更多信息(英文版)


USB Type-C标准的“DX07系列”垂直插座连接器
