USB Type-C®準拠「DX07シリーズ」垂直レセプタクルコネクタのバリエーションを追加

嵌合ガイドにより接続確実性と作業効率を向上

2025年8月5日

日本航空電子工業は、USB Type-Cに準拠した「DX07シリーズ」に、プラグコネクタとの嵌合を容易にするガイドを設け、接続の確実性と作業効率を向上させた垂直レセプタクルコネクタをバリエーションに追加し、販売を開始いたしました。

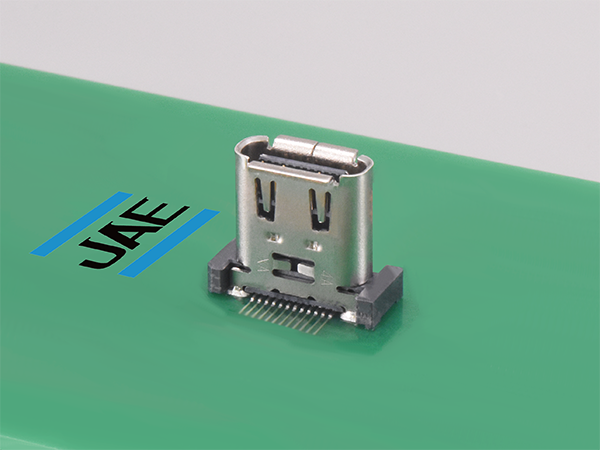

USB Type-Cコネクタ垂直レセプタクル嵌合ガイド付き製品写真

概要

USB Type-Cコネクタは、標準インターフェース規格としてPC、スマートフォン、携帯機器、AV機器、ゲーム機などの幅広い機器において外部インターフェースとして普及していますが、近年、MFP(Multifunction Printer/複合機)やPOS端末など機器内でのユニット間におけるケーブル接続用途での利用も増加しています。このような背景の下、機器内接続で多く利用される垂直タイプレセプタクルコネクタに、配線作業効率を大幅に向上させる製品を追加しラインアップを拡充いたしました。
今般、販売を開始した「DX07シリーズ」のガイド付き垂直タイプのレセプタクルコネクタは、嵌合面にガイドを設けることで、プラグコネクタの挿入が容易になり、複雑な機器内での配線作業工数を大幅に削減し、業務の効率化と利便性の向上に貢献します。またUSB3.2に準拠した高速伝送やUSB PD EPR (最大240W (5A/48V)) に対応している他、従来品で実績のある耐寿命性に優れたロック構造を採用しており、機器内接続用および外部インターフェースとしても安心してお使いいただけます。

当社はUSB Type-Cコネクタの規格検討段階より参画し、標準化に貢献してきました。現在「DX07シリーズ」としてレセプタクルコネクタ、プラグコネクタ、ケーブルハーネスなど豊富なバリエーションを揃え、販売しております。
今後もさらに「DX07シリーズ」のラインナップを拡充してお客様の幅広いニーズにお応えしてまいります。

※「USB Type-C®」は、USB Implementers Forum, Inc. (USB-IF)の商標です。

垂直タイプ バリエーション

製品名
DX07S024WJ1

DX07S024WJ3

DX07S024WJ4
新製品
DX07S024WA7
外観 DX07S024WJ1の外観図 DX07S024WJ3の外観図 DX07S024WJ4の外観図 DX07S024WA7の外観図
TID No. 5,200,000,229 5,200,000,400 - 14101
製品高さ 12mm 10mm 10mm 10mm
実装形態 Shell : DIP
Contact : SMT
Shell : DIP
Contact : SMT
Shell : SMT
Contact : SMT
Shell : DIP
Contact : SMT
特徴 高背タイプ 標準タイプ All SMT 嵌合ガイド付き

特長

  • 嵌合ガイドを設けプラグコネクタの挿入が容易
  • Universal Serial Bus Type-C Cable and Connector Specification Revision 2.4準拠
  • USB PD EPR (最大240W (5A/48V)) 対応
  • 10Gbps X 2 (20Gbps) の高速伝送対応 (USB 3.2 準拠)
  • プラグの表裏方向を気にせずに挿抜が可能なリバーシブル構造
  • 耐寿命性に優れたロック構造

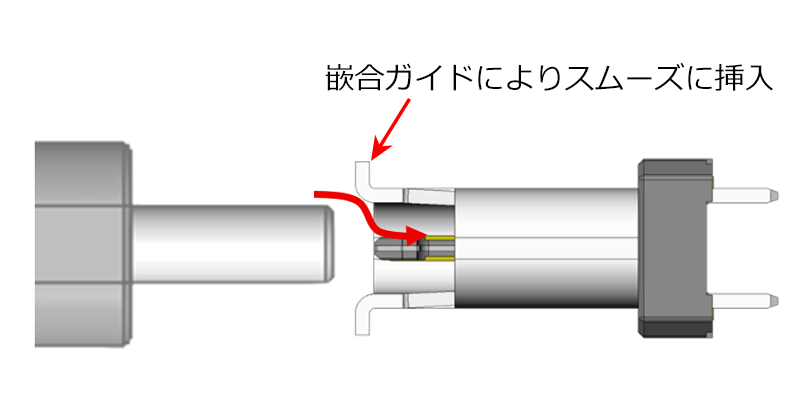

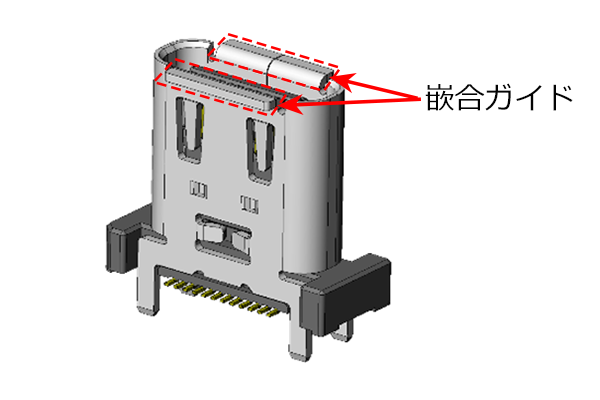

嵌合ガイドの位置説明図嵌合ガイドによるスムーズな挿入

適用市場

モニタ、MFP(Multifunction Printer)、パワーバンク(USB充電式バッテリー)、ウォールアウトレット(埋込(充電用)USBコンセント)、など

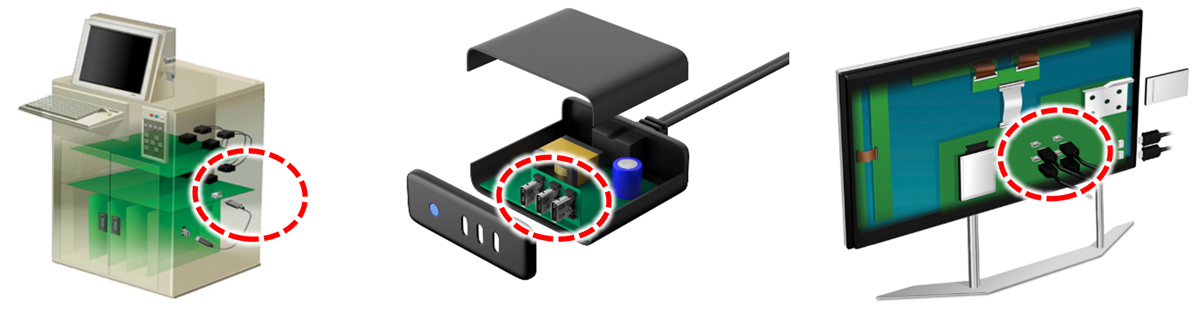

適用市場イメージ図

一般仕様

形態 垂直レセプタクル
品名 DX07S024WA7
定格電流 VBUS:(端子No. A4, A9, B4, B9) DC 5 A (Total)
GND:(端子No. A1, A12, B1, B12) DC 6.25 A (Total)
VCONN:(端子No. B5) DC 1.25 A
その他:DC 0.25 A/pos.
極数 24極
定格電圧 AC 48 Vr.m.s.
接触抵抗 初期40mΩ以下
耐電圧 AC100 Vr.m.s. (1分間)
絶縁抵抗 100MΩ以上
使用温度範囲 -40℃~+85℃
挿抜寿命 10,000回

DX07 シリーズ (レセプタクル)のご紹介はこちら


USB Type-Cコネクタ垂直レセプタクル嵌合ガイド付き製品写真
