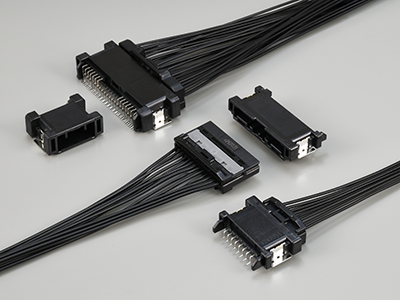

JAE 扩充用于汽车 ECU 的紧凑型低背 MX77 系列连接器产品阵容

2026年7月27日

日本航空电子工业 (JAE) 扩充了旗下紧凑型低背板对线连接器 MX77 系列的产品阵容，新增两款已量产新品：单排中置式*MX77B 和全 SMT 安装型 MX77C。这些产品旨在用于汽车 ECU、BMS（电池管理系统）及其他车载设备的连接。

概要

近年来，随着汽车越来越智能化和电气化，车载电子设备（如 ADAS 传感器和各种 ECU）的数量随之增加。为有效利用汽车内部的有限空间，市场对更紧凑、更薄的 ECU 和连接器的需求日益增长。
为满足这些市场需求，JAE 开发了 MX77A 车载板对线连接器，随后又增加了插座侧更薄的 MX77D 型号，面向日本本土及海外的汽车制造商和一级供应商提供。
近日发布的 MX77B 采用单排中置式安装结构，与 MX77A 相比高度降低约 30%，排针安装高度为 6.6 mm，插接后高度为 6.72 mm。这使得它非常适合需要尽可能减小器件厚度的下一代 ECU 和 BMS 单元。
MX77C 是一款采用全 SMT 端接设计的板载型产品。触点和固定卡扣均为 SMT 类型，该设计使 PCB 背面能够用于其他部件。值得一提的是，MX77C 可适配现有的 MX77A，从而确保与现有设计兼容。
该系列新品与现有 MX77A 和 MX77D 型号相结合，可满足广泛的安装需求，并有助于汽车 ECU、电池监控系统和其他设备的小型化和高密度安装。

*中置式：一种通过切割 PCB 以实现连接器 SMT 安装的方法。该方法使得连接器的高度可以整合在 PCB 高度内，从而有效降低设备的整体厚度。

MX77A 系列：https://www.jae.com/zh_cn/topics/detail/id=1730
MX77D 系列：https://www.jae.com/zh_cn/topics/detail/id=96413

产品特征

MX77B / MX77C：

• 超紧凑型连接器，端子尺寸为 0.4 mm（插针宽度）
• 符合 ISO 标准的薄壁型 0.35 mm² 电线，适用于所有孔位
• 已通过多种车规测试

MX77B：

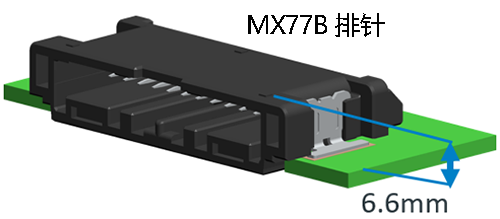

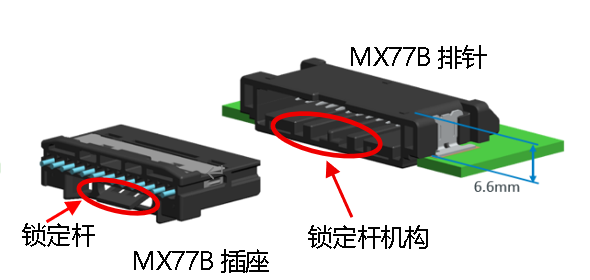

• 中置式排针，安装后 PCB 上方高度为 6.6 mm（插接后高度为 6.72 mm）。配套的插座连接器高度为 9.1 mm

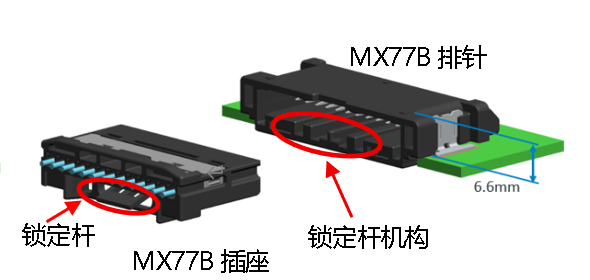

• 反向插接型，锁杆卡扣位置与 MX77A、MX77C 和 MX77D 相反

MX77C：

• 可适配现有 MX77A 插座连接器
• 使用与现有 MX77A 相同的插座端子；采用抗外部负载的箱型端子设计

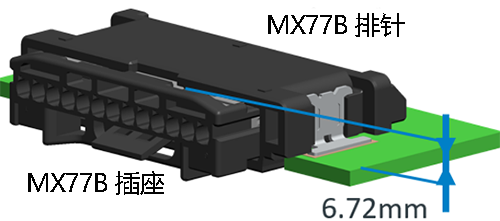

MX77B 插接高度

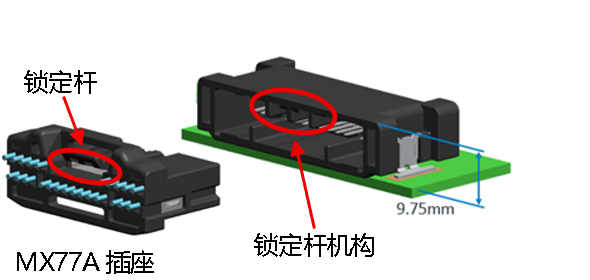

MX77 系列插接对比

适用市场

各种车载 ECU、汽车电池系统设备、BMS（电池管理系统）等

一般规格

*8 芯 MX77C 仅 2 个点位布设有效端子。

材料/表面处理

外观

MX77B

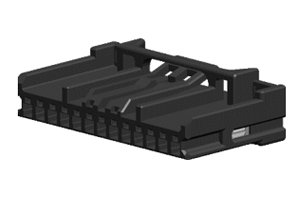

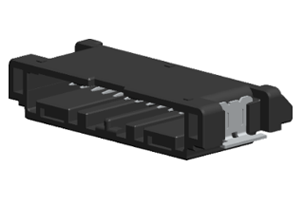

插座连接器		直角排针
插座外壳	插座端子

MX77C

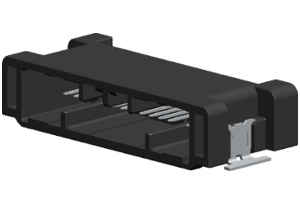

直角排针

参考

链接：MX77系列连接器的更多信息（英文版）在新窗口中打开

在新窗口中打开
