用于汽车ECU的「MX77系列」小型,薄型连接器进行产品阵容扩充

2020年10月6日

用于汽车ECU的「MX77系列」小型,薄型连接器

  JAE推出了MX77D系列板对线连接器,该连接器是MX77系列板对线连接器的低背化版本,与目
前正在销售的MX77A型连接器的登场,将为客户提供更多更优质的选择。

概 要

  由于汽车内部的组装空间有限,随着ADAS传感器、互联汽车通信设备及各种其他电子控制单元(ECU)的设计研发,更需求ECU本身要小型化、薄型化发展,连接器的组装也被要求必须越来越紧凑。针对这一市场,JAE在2018年研发推出了一款适用于汽车ECU的小型化、低背型MX77A系列连接器,并向国内外汽车厂商及一级厂商进行供货。
  近年来,由于电动汽车(EV)和插电式混合动力汽车(PHEV)对电池容量的更大需求,为了确保组件的组装空间,导致电池模块(包括电池监控用ECU)内部的连接器趋于更小型化、低背化发展。在此背景下,我们扩充了MX77系列车载板对线连接器的产品阵容,新开发了MX77D系列插座连接器(电缆边),该产品的外形比现有产品高度低30%,能更好的满足客户的小型化需求。
  MX77D型采用了防止电缆卷进锁定部的制造结构,锁定部的结构简化高度为9.5mm,比MX77A型(高度:13.5mm)降低了30%。此外,原来只适用于MX77A型连接器最后一个位置的ISO(薄壁)0.35sq,现在适用于所有的极点。
  虽然插座外壳高度降低,但插座端子和板侧的配接头依然可以与MX77A系列相配合。 此外,MX77D型产品与MX77系列产品一样,也有4~40针的产品供客户进行选择。

ADAS:Advanced Driver Assistance System 高级驾驶辅助系统
MX77A系列: https://www-c.jae-s.com.cn/topics/detail/id=1730
EV/PHEV电池系统的连接器解决方案: https://www-c.jae-s.com.cn/connector-special/ev_phev_batterysystem

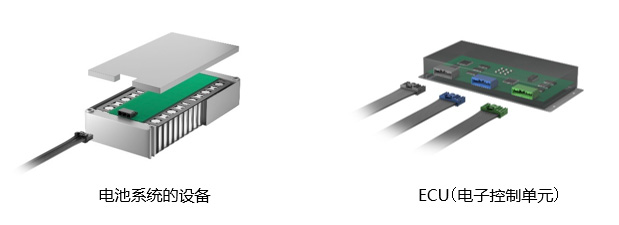

使用图

MX77D使用图

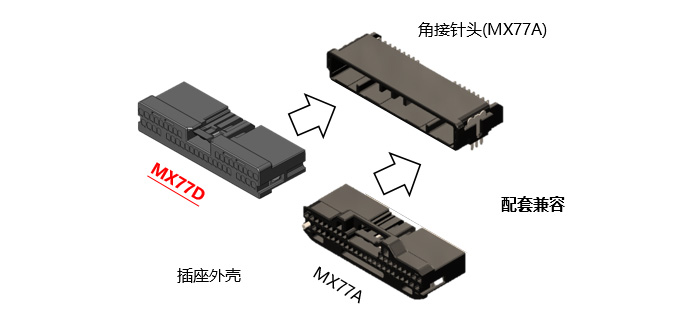

与MX77A的兼容性

与MX77A的兼容性

特征

  • 超紧凑的0.4mm(引脚宽度)端子尺寸。
  • "MX77D "型的插座(电缆)边的高度为9.5mm
    (板边连接器为传统的MX77A型,安装高度为9.7mm的紧凑型角SMT型)
  • 插座端子与MX77A系列产品构造相同,能有很好的抵抗外力
  • ISO(薄壁)0.35sq可用于所有适用电缆
    (MX77A仅适用于连接器的边端位置)
  • 测试标准:USCAR2等

适用市场

汽车车身系统的各种ECU,汽车电池系统的设备,BMS(电池管理系统)等

一般规格

针数 4,8,12,16,20,24,32,40
使用温度范围 -40℃ ~ +85℃
使用最高温度 130℃(环境温度+放电引起的温升)
适用电线 CHFUS 0.13㎜²/CIVUS 0.13㎜²
CHFUS 0.22㎜²/CIVUS 0.22㎜²
CHFUS 0.35㎟/CIVUS 0.35㎟/AVSS 0.3㎟

材料/规格

<插座>

构成部品 材料
插座外壳 PBT
护圈 PBT

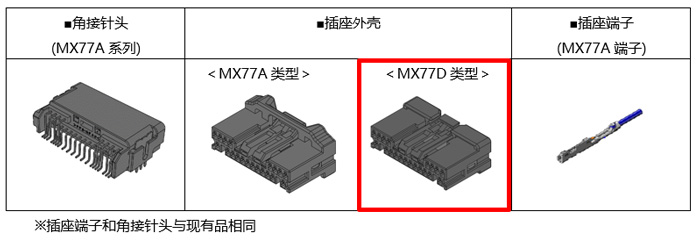

※"MX77A "和 "MX77D "两种型号的插座外壳及其组件固定器的材料是相同的
MX77D

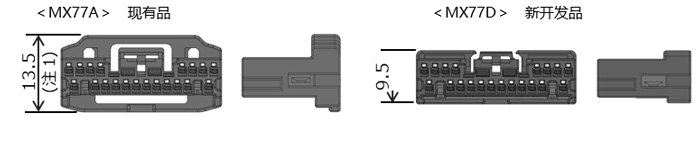

高度比较

MX77D高度比较

注1)MX77A只有4针,12.5mm的产品
注2)除了高度之外,MX77A与MX77D宽度和深度都是一样的

链接:MX77 系列 (车载用SMT小型低高连接器)(英文版) >
