产业设备用I/O连接器「DF02系列」阵容扩充

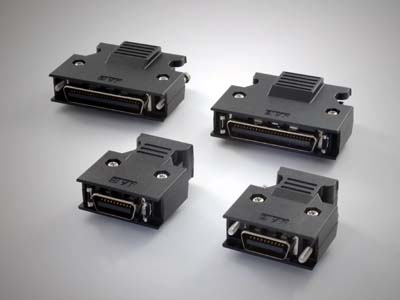

产业设备用I/O连接器「 DF02系列」

  JAE针对产业设备市场的业界标准半间距(1.27mm)接口连接器「DF02系列」做了阵容扩充。
  在产业设备的进化过程中,耐环境性、小而轻、低成本的产品得到青睐,JAE在此之前以采用镀镍罩子、可以防止EMI的小而轻连接器「DF02系列」为主力产品,在市场上进行销售。

  在此基础上,JAE此次又推出了不镀镍的罩子,增加了产品的可选性。
  此次推出的罩子考虑了便利性,可取防止因插头固定螺丝过于拧紧所造成的破还,另外在罩子内配备了接地杆,可实现设备间的接地连接,提高了作业性和产品的品质。


:: 优点

  • 罩子内设置子接地板,设备间可实现接地连接
  • 插头罩子的特殊结构加强了线束的课加工性
  • 固定用螺母与罩子的一体化改善了作业性
  • 嵌合螺丝先端部配有嵌合固定用隔片,防止因螺丝过于拧紧造成的罩子破损、变形
  •
  •

::应用市场

  FA设备、半导体制造装装置、通信设备、测量设备、播放设备 其他


:: 一般规格





























针数 插头: 14, 20, 26, 36, 50 针
间距 1.27 mm
额定电流 0.5A/针
额定电压 AC250Vr.m.s
接触电阻 35mΩ以下(初期)
变化±25mΩ以下(试验后)
绝缘电阻 连接器单体  100MΩ以上(初期)
10MΩ以上(试验后)
耐电压 连接器单体 AC500Vr.m.s(初期)
AC300Vr.m.s(试验后)
使用温度范围 -20 +80


:: 材料/表面处理

产品  零件  材料/表面处理
 树脂罩子  罩子 (树脂)  含玻璃PC
 锁簧  不锈钢/含玻璃PC
 螺旋锁螺丝  不锈钢
 夹板A  不锈钢
 夹板B  不锈钢/镀镍
 螺母  钢/镀镍
 罩子固定螺丝  钢/镀镍
 夹板固定螺丝  钢/镀镍



原有产品

产品  零件  材料/表面处理
 插座  绝缘体  9TNY
 定位器  9TNY
 手柄  钢/镀镍
 铁壳  钢/镀锡
 螺母  黄銅/镀镍



 端子  铜合金/接点部镀金
 插头单体  绝缘体  6-6NY
 端子  铜合金/接点部镀金
 铁壳  钢/镀镍
 外盖(注)  PBT
 防EMI罩子  罩子A (EMI对策品)
(树脂)
 ABS/镀镍
 罩子B (EMI对策品)
(树脂)
 ABS/镀镍
 锁簧  不锈钢
 螺母  钢/镀镍
 固定螺丝  钢/镀镍
 夹板  夹板  钢/镀镍

  (注)仅压接插头使用
