面向产业设备市场高度2.5mm、3.0mm 堆叠板对板「AC01系列」连接器开始正式销售

面向产业设备市场高度2.5mm、3.0mm 堆叠板对板「AC01系列」连接器

  JAE研究开发了面向产业市场销售的「AC01系列」连接器,并且已经开始进行销售。

概要

  在产业机器市场,以FA机器的控制器以及变频器为首的各种部位,都需要用到各种各样的板对板连接器。
预计着未来5G、IIoT(产业物联网)的蓬勃发展,今后的需求也会进一步扩大。
  在这种市场背景下,本公司为了扩大产业市场的业务份额,推出了「AC01系列」,一种堆叠高度为2.5mm、3.0mm
的可以适应产业机器组装的板对板连接器。
  本产品提供了50针到100针的多针变体,具有被时间检验过的优异的接触可靠性能与安定功能。除了FA设备之外,
也可以契合各种设备,可被用于超音波诊断装置等医疗机器的内装设备。

优点

  • 0.5mm间距、2.5mm堆叠高度
    (对于50、100针2.5mm和3.0mm两种堆叠高度可以选择)
  • 端子构造获得多年的接触信赖性,优秀的安定性
  • 可编带供料

适用市场

产业机器、通信机器、医疗机器(超声波诊断装置)等广泛的电子机器都可以使用

一般规格

针数 <WA1插头>50,60,80,100
<WA1插座>50,60,80,100 <WA2插座>50,100
堆叠高度 <WA1插头+WA1插座>2.5mm
<WA1插头+WA2插座>3.0mm
接触电阻 40mΩ以下
耐电压 AC500Vr.m.s 1分钟
额定电流 AC,DC 0.3A/针
绝缘电阻 100MΩ以上
插拔寿命 50次
使用温度 -40℃~+85℃

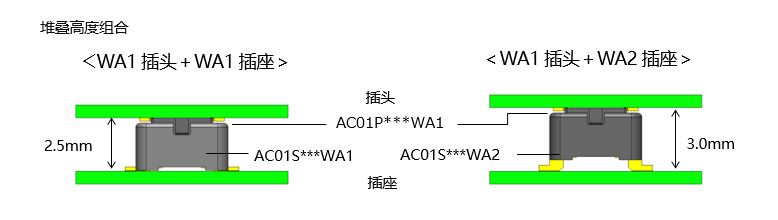

スタッキング高さ組合せ、WA1プラグ+WA1レセプタクル、WA1プラグ+WA2レセプタクル

材料/表面处理

零部件 材料/表面处理
绝缘体 LCP(色相:黑)
接点 铜合金 / 镍上镀金

链接:AC01系列的更多信息(英文版) >

AC01 Series image
