産業機器市場向けスタッキング高さ2.5mm、3.0mm 基板対基板接続用コネクタ「AC01シリーズ」を販売開始

産業機器市場向けスタッキング高さ2.5mm、3.0mm、基板対基板接続用コネクタ「AC01シリーズ」

 日本航空電子工業は、産業機器市場向けコネクタ「AC01シリーズ」を開発し、販売を開始しました。

概要

 産業機器市場においては、FA機器のコントローラやインバータなどをはじめ、様々な部位に基板対基板コネクタが使われています。今後も5G、IIoT(インダストリアルIoT)の普及を背景に、需要の拡大が見込まれております。
 このような市場背景の中、当社は産業機器市場向けビジネスの拡大に向け、産機機器の実装レイアウトに適応したスタッキング高さ2.5mm、3.0mmの基板対基板接続用コネクタ「AC01シリーズ」の販売を開始しました。
 本製品は、50極から100極までの多芯バリエーションを揃えており、長年実績のある接触信頼性、安定性に優れたコンタクト構造を採用しています。FA機器に加え、超音波診断装置などの医療機器の内装用としても適したスタッキング高さ、芯数となっており、様々な機器にお使いいただけます。

特長

  • 0.5mmピッチ、スタッキング高さ2.5mm
    (50、100極についてはスタッキング高さ2.5mmと3.0mmの2種類を選択可能)
  • 長年実績のある接触信頼性、安定性に優れたコンタクト構造
  • エンボステーピングにて供給可能

適用市場

産業機器、通信機器、医療機器(超音波診断装置)などの幅広い分野の電子機器

一般仕様

極数 <WA1プラグ>50,60,80,100
<WA1レセプタクル>50,60,80,100 <WA2レセプタクル>50,100
スタッキング高さ <WA1プラグ+WA1レセプタクル>2.5mm
<WA1プラグ+WA2レセプタクル>3.0mm
接触抵抗 40mΩ以下
耐電圧 AC500Vr.m.s  1分間
定格電流 AC,DC 0.3A/本
絶縁抵抗 100MΩ以上
挿抜寿命 50回
使用温度 -40℃~+85℃

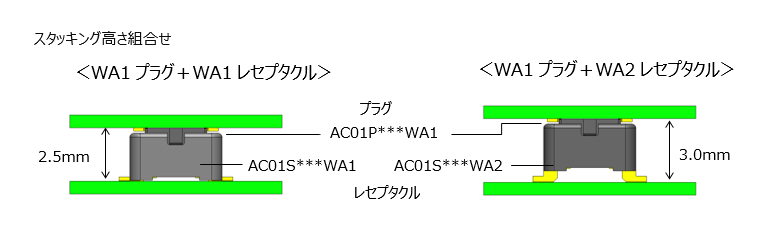

スタッキング高さ組合せ、WA1プラグ+WA1レセプタクル、WA1プラグ+WA2レセプタクル

材料/仕上

構成部品 材料/仕上
インシュレータ LCP(色相:黒)
コンタクト 銅合金 / ニッケル上金メッキ

LINK:AC01 Series

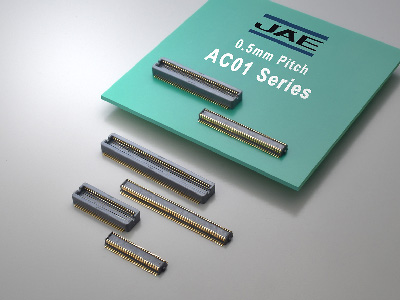

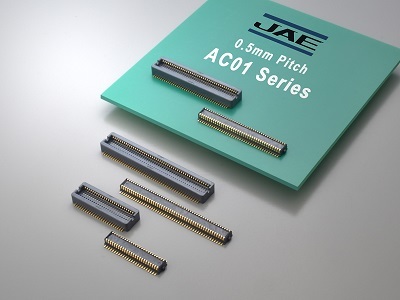

AC01 Series image



この頁に記載されている内容は、発表日時点の情報です。 ご覧になった時点で、内容が変更になっている可能性がありますのであらかじめご了承ください。
