支持超过8Gbps高速传输的「AX01系列」浮动式板对板连接器开始贩售

支持超过8Gbps高速传输的「AX01系列」浮动式板对板连接器

  JAE研究开发了用于机器人、车床、工控机械等设备内装用的「AX01系列」浮动式板对板连接器。
此款连接器可以对应高速传输并且通过两触点的接触可实现接触动作的可靠性。

概要

  近年来,为了提高生产率和质量,节省劳力,生产现场已经开始广泛的开始使用机器人和自动机器。
除了传统的板对板连接器之外,浮动型板对板连接器的采用也正在扩展。与此同时,信息处理的速度随着
工业设备的物联网化和网络化而增快,因此连接器也被要求需要支持高速传输。

  在此背景下,我们JAE开发并开始销售支持高速传输的「AX01系列」浮动式板对板连接器。

  由于XY方向的±0.5mm的浮动构造,本产品可以在组装和组装的过程中矫正位置的错位情况,使其
适合机器人与配合导向同时组装。传统的不可浮动性连接器存在的问题是难以在同一板上实现使用多个板
对板连接器进行连接,那么,可以矫正位置错位的浮动板对板连接器就可以很好的解决这一问题,从而对
应多个连接。
  触点设置为两点,通过采取措施从而可以很好的解决异物和组装焊剂的问题,提高接触的保障性,同
时采用滚动面接触,解决了2点接触可能存在的插拔力问题,提高了操作性能。同时,为了满足不断增长
的高速传输需求,已经实现了超过8Gbps的高速传输,相当于10GBASE-KR(* 1)和PCIe Gen3(* 2)。

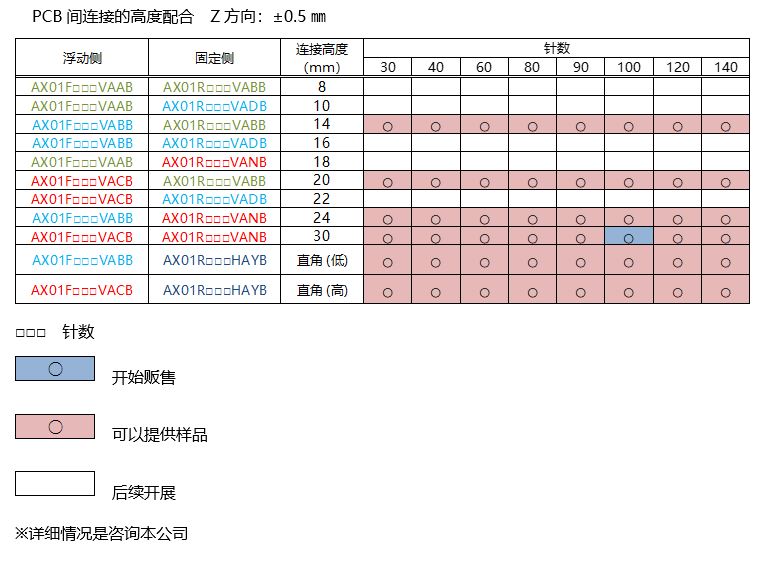

  这次,本公司开始贩售嵌合高度为30mm100针类型的连接器,今后的话希望能继续推出嵌合高度为
8~30mm、针数为30-140的平行类型或者垂直类型等多类型的连接器。
 ※请与我们联系以获取销售开始日期等信息。

  同时,该产品将于10月15日在幕张Messe举行的“CEATEC 2019”展出。
*1 10GBASE-KR :IEEE(电气和电子工程师协会) 规定构筑互联网通信规格之一的千兆比以太网中,规定
了机器内部PCB基板间的通信速度
*2 PCIe Gen3(PCI Express 3.0): 在规定使用PCI-SIG传输数据的电脑上, 使用的传口通信时可对应
8Gbps的传输速度

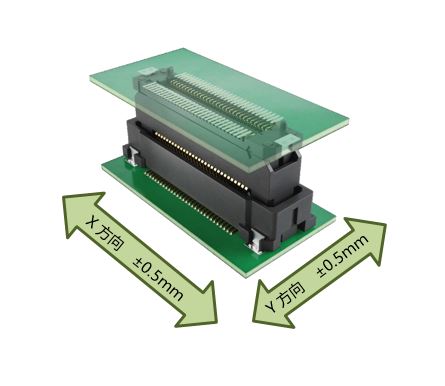

浮动数值

浮动数值

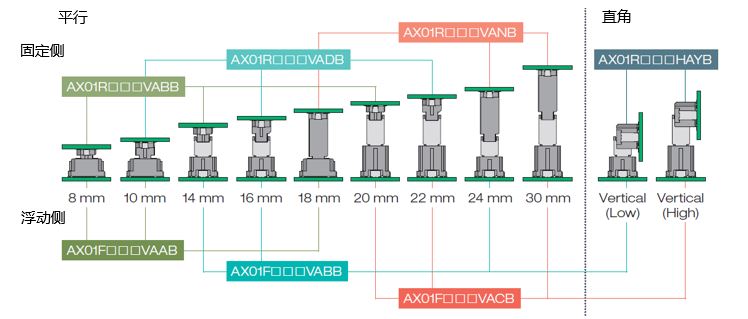

AX01系数值变化

AX01系数值变化

AX01

优点

  • 浮动变量数值 X方向: ±0.5mm、Y方向: ±0.5mm
  • Z轴方向 ±0.5mm的基板公差
  • 两点触点构造的高信赖性
  • 滚动表面的接触部,从而实现了低插拔力
  • 兼容8Gbps +的高速传输(10GBASE-KR,相当于PCIe Gen3)
  • 由于导向器形状大,可实现出色的配合可操作性,并支持自动装配配合(配合导向量:±1.0 mm)
  • 支持自动组装
  • 支持多种用途
  • 配有防止连接错误的定位柱
  • 确保焊点的良好可见性

适用市场

FA设备,半导体制造设备,办公设备,通信设备,测量设备,广播设备,游乐设备等

一般规格

高度 0.635mm高度
针数 100针
嵌合高度 30mm
浮动范围 X方向:±0.5mm、Y方向:±0.5mm
使用温度范围 -40℃~+105℃(已考虑通电后上升温度)
额定电流 0.5A
额定电压 AC50V rms.

材料/规格

浮动侧连接器

构成部品 材料/规格
固定绝缘体 LCP
可动绝缘体 LCP
端子 铜合金/镀金
基台 铜合金/镀锡
盖子 不锈钢

固定侧连接器

构成部品 材料/规格
绝缘体 LCP
端子 铜合金/镀金
基台 铜合金/镀锡
盖子 不锈钢

链接:AX01系列的更多信息(英文版) >
