JAE追加了以USB Type-C™为基准的「DX07系列」防水型插座连接器

USB Type-C 为基准的DX07系列 防水型插座连接器

  JAE追加了以USB Type-C为基准的防水型连接器的种类,并且开始进行销售。销售中的Type-C
插座连接器、插头连接器以及线束并称为「DX07系列」进行推广销售。

概 要

  USB Type-C连接器,作为新时代接口规格,被广泛的使用于电脑、智能手机、手提机器、播放机器、
游戏机等设备。
  近年来,随着手机高端机型的发展,对手机防水的功能需求也越来越高了。手机的防水等级也有了
更加严苛的要求。在这样的背景下,JAE以USB Type-C为基准,开发了防水型的插座连接器,并且开始
销售。

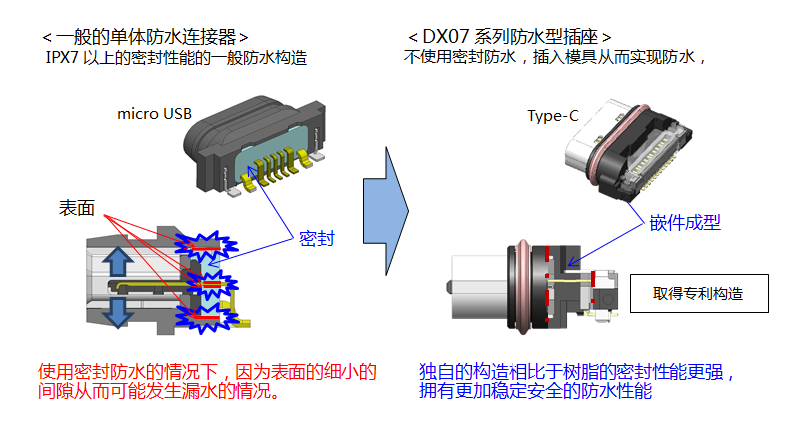

  防水连接器(IPX7以上)因为密封(树脂密封)的构造,一般来说防水都是基本的功能,有时可能会
因为回流热而在一些细小的间隙内发生漏水事件。因为这个原因,本产品考虑到了连接器的耐热性的缺陷
而不使用密封圈,使用单独的嵌入式构造实现防水的机能。因此,回流之后,也可以满足IPX8(浸水1.5m
30分)的高需求防水性能,可以被安心的使用于各种高端机型。
  同时,本产品不仅能被运用于标准的长壳型机种,短壳型机种,还能被广泛运用于不同设计的机种。

  JAE不仅在USB Type-C规格的制定阶段就参与了讨论,对它的标准化建立做出了一份贡献,今后
本公司也会在插座连接器、插头连接器以及线束的种类扩种事业中继续努力。

※「USB Type-C™」是USB Implementers Forum的商标

DX07系列防水型插座

优点

  • 以USB Type-C为标准的防水插座
  • 不使用树脂密封的JAE独特防水构造
  • 回流之后,能实现IPX8(浸水1.5m 30分)的防水性能
  • 外壳可以实现长壳型以及短壳型多种类型
  • 以USB Power Delivery Revision 3.0为标准
  • 实现最大5A的大供电(以USB Power Delivery为标准)

适用市场

  •   智能手机、平板电脑、防水音箱、蓝牙微型耳机/头戴耳机、摄像机、VR(虚拟现实)/AR(增强现实)等机器

一般规格

形态

防水DX07插座连接器

品名

DX07W024JA1 DX07W024JA2
类型 长壳型 短壳型
额定电流 最大5A
防水等级 IPX8(浸水1.5m 30分)
针数 24 针
额定电压 AC20V r.m.s.
接触电阻 初期40mΩ以下
耐电压

 AC 100V r.m.s. (1分钟)

绝缘电阻

 100 MΩ以上

使用温度范围

 -30℃~+80℃

插拔寿命

 10,000次


链接:DX07 (PLUG)系列的更多信息(英文版) >

DX07 Series image
