USB Type-C™準拠「DX07シリーズ」に防水タイプのレセプタクルを追加

DX07シリーズ

 日本航空電子工業は、USB Type-Cに準拠した防水タイプのレセプタクルコネクタをバリエーションへ追加し、一般販売を開始致しました。販売中のType-Cレセプタクルコネクタ、プラグコネクタ、ケーブルハーネスと併せて「DX07シリーズ」としてお客様へ供給をして参ります。

概 要

 USB Type-Cコネクタは、次世代のインターフェース規格として、PC、スマートフォン、携帯機器、AV機器、ゲーム機等に幅広く普及が進んでおります。
 近年、スマートフォンのハイエンドモデルを始め機器の防水化ニーズが増加しており、防水対応機器にはますます高い防水等級が求められるようになっております。このような背景の中、当社はUSB Type-C準拠の防水タイプのレセプタクルコネクタを開発し、販売を開始致しました。

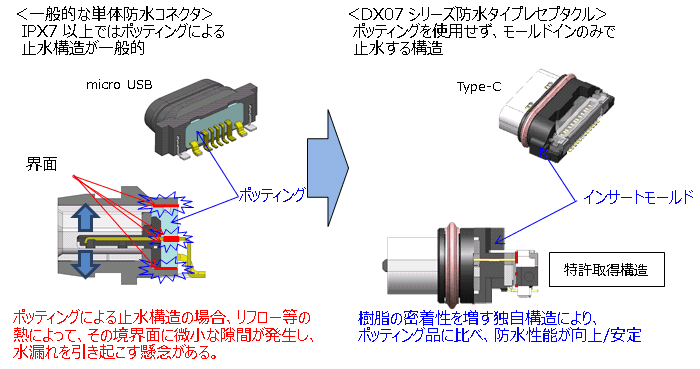

 防水コネクタ(IPX7以上)ではポッティング(樹脂による封止)による止水構造が一般的ですが、リフロー等の熱によって微小な隙間が発生する懸念がありました。そのため、本製品は耐熱性を考慮してポッティングを使用せず、インサートモールドによる独自の構造によって防水性能を実現しました。これにより、リフロー後もIPX8(浸水1.5m 30分)を満足する高い防水性能を有するため、安心してご使用頂けます。
 また、標準ロングシェルタイプに加え、ショートシェルタイプを製品バリエーションとして加えることで設計自由度が向上し、幅広い機器へご採用頂けます。

 当社はUSB Type-Cコネクタの規格検討段階より参画し、標準化に貢献してきましたが、レセプタクルコネクタ、プラグ、ケーブルハーネスのラインナップを今後も拡充して参ります。

※「USB Type-C™」は、USB Implementers Forumの商標です

DX07シリーズ


特 長

  • USB Type-Cに準拠した防水レセプタクル
  • 当社独自の止水構造によるポッティングレス化
  • リフロー後、IPX8(浸水1.5m 30分)の防水性能を実現
  • シェルはロング、ショートの2種類をラインナップ
  • USB Power Delivery Revision 3.0準拠
  • 最大5Aの大電流供給対応(USB Power Delivery 準拠)

適用市場

スマートフォン、タブレット、防水スピーカー、Bluetooth イヤホン/ヘッドホン、アクションカメラ、VR/ARなど

一般仕様

形態 防水DX07レセプタクルコネクタ
品名 DX07W024JA1 DX07W024JA2
タイプ ロングシェル ショートシェル
定格電流 最大5A
防水等級 IPX8(浸水1.5m 30分)
極数 24極
定格電圧 AC20V r.m.s.
接触抵抗 初期40mΩ以下
耐電圧 AC 40V r.m.s. (1分間)
絶縁抵抗 100 MΩ以上
使用温度範囲 -30℃~+80℃
挿抜寿命 10,000回


この頁に記載されている内容は、発表日時点の情報です。 ご覧になった時点で、内容が変更になっている可能性がありますのであらかじめご了承ください。
