防水型信号分支连接器“HB07系列”现已正式对外销售

2025年8月19日

日本航空电子工业(JAE)现已开发并正式销售支持多种电路结构配置的防水型信号分支连接器“HB07系列”,该系列可广泛应用于工程机械、农业机械、特种车辆及其他各类工程相关车辆的电源线束及信号分支连接。

防水型信号分支连接器

概要

在工程机械、农业机械、特种车辆及其他各类工程相关车辆中,用于传感器、灯具、指示灯等电源和信号连接的电缆通常需要多路分支处理。通常情况下,会将线缆进行拼接处理(将电缆互相连接),并使用带胶热缩管来完成线束制作。然而这种手工作业的差异,容易导致接触电阻增加或防水性能不良。同时,由于需要将拼接部分缠绕在主线束上,这会使得主线束变粗,从而影响机体内部布线的灵活性,这些都是需要解决的课题。

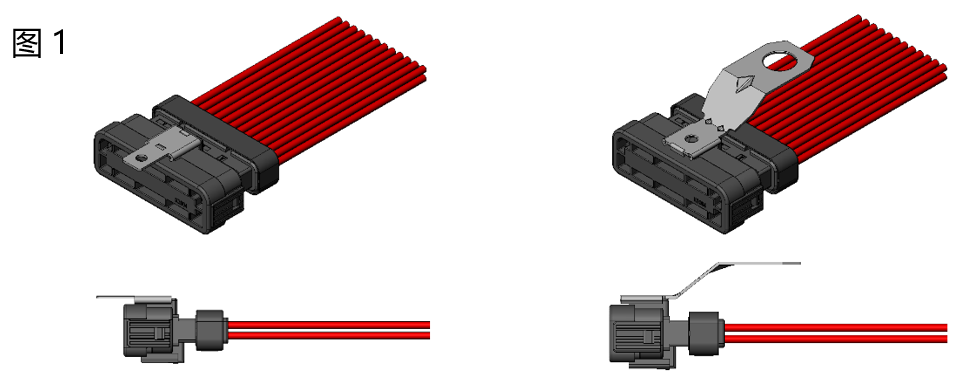

在此背景下,本公司开发出了可支持多种电路结构配置的防水型信号分支连接器“HB07系列”并正式对外销售。通过将电缆分支部分替换为HB07系列,可以将接触电阻控制在一定水平,并确保符合IP68等级标准的防水性能。此外,本产品的夹子可以任意方向安装于内外两侧(图1),可在线束外固定于机体各部位的挂钩上,因此能够有效控制主线束的粗细,并提升整体布线的灵活性。

图1

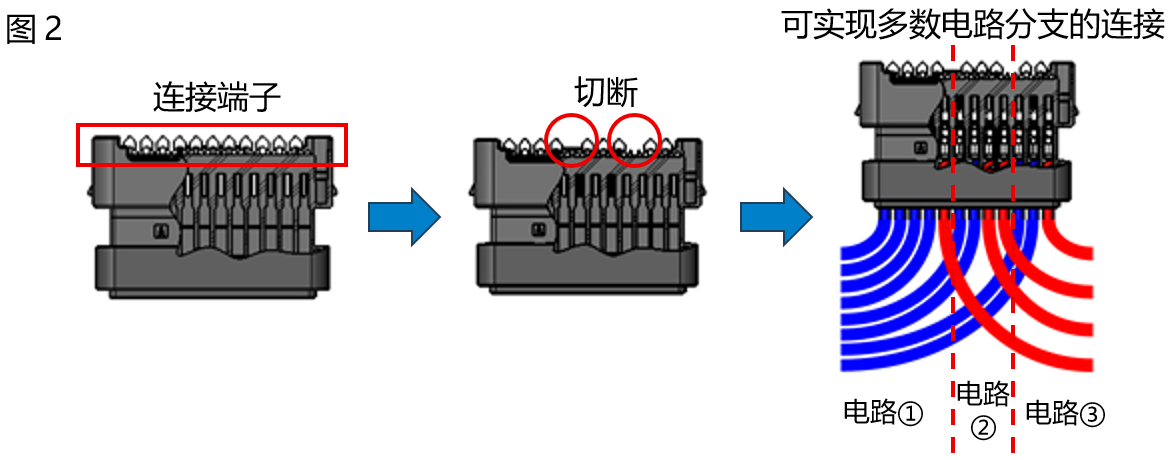

本产品有24针(12针连接端子×2排)和12针(12针连接端子×1排)两种类型。客户可以根据电路结构,在所需电缆数量的位置切断连接端子,从而制作分支线束。通过这种方式,可以将多个电路结构(如1个电源→2个、2个电源→2个)的线束分支部分连接到单个连接器中,从而支持多样化的电路结构配置。(图2)

图2

产品结构

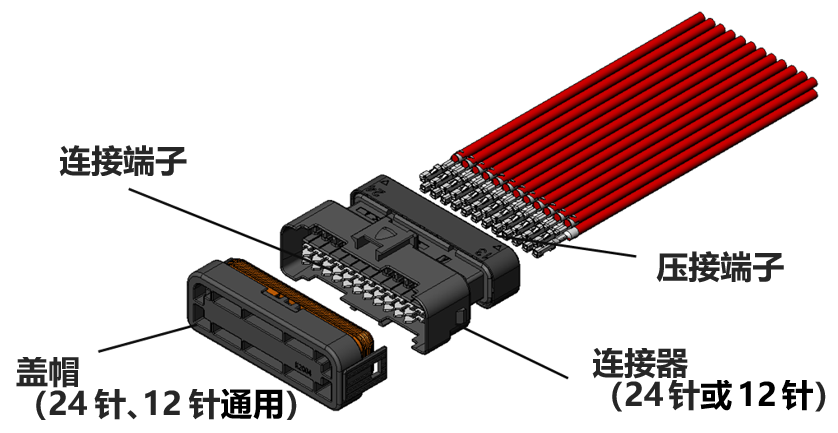

产品结构

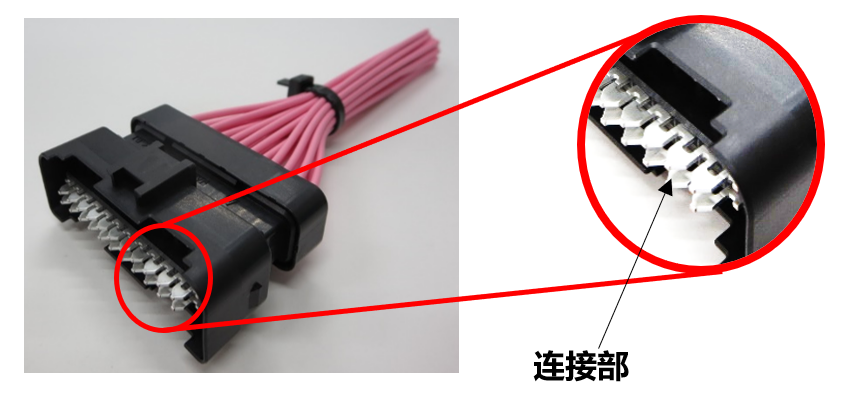

连接部

嵌合图

特点

  • 可支持多种分支变体产品
  • IP防护等级符合IP68标准(浸水2m)
  • 针数:24针、12针(连接端子可按需切断使用)
  • 适用电线:0.5~1.25mm2(AWG#20~#16)包层外径(含公差)φ1.5~2.9mm
  • 可安装连接器固定用夹子的结构

适用市场

  • 工程机械、农业机械、特种车辆及其他各类工程相关车辆的车身线束电源、信号分支连接
  • 替代各类产业设备端子台(具备防水性能,可用于控制BOX外部进行连接)

一般规格

针数 24针、12针
额定电流 电线尺寸 额定电流
1.25mm2(AWG#16) 13A
0.85mm2(AWG#18) 10A
0.5mm2(AWG#20) 7.5A
进行多路⇔多路线束分支时,电流合流部分的总和不得超过40A。(环境温度为25℃时)
额定电压 D.C. 250V
适配电线 品名 电线尺寸 包层外径(含公差)
HB07S03K3F1 1.25mm2(AWG#16) φ2.0~2.9mm
HB07S04K4F1 0.5mm2(AWG#20)~0.85mm2(AWG#18) φ1.5~2.4mm
防水性能 IP68(浸水2m)
使用温度范围 -55℃~+125℃(包含温升,仅适用于-40℃以上的防液规格。)

材料/表面处理

构成部件 材料/表面处理
压接触点 铜合金/回流焊锡
绝缘子 PBT
盖帽 PBT
护套圈
分支触点 铜合金/镍层上镀锡
帽盖 PBT
密封环 硅胶

链接:HB07系列连接器的更多信息(英文版)


防水型信号分支连接器
