定格電流10Aの電源端子を有する高電流対応、業界最小クラス 基板対基板コネクタ「WP10シリーズ」を開発

定格電流10Aの電源端子を有する高電流対応、業界最小クラス基板対基板コネクタ「WP10シリーズ」を開発

概 要

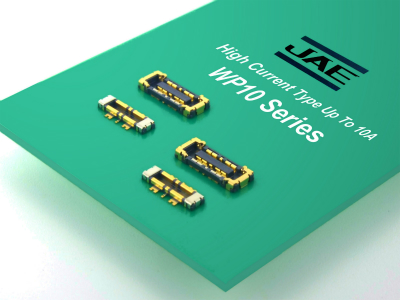

 日本航空電子工業では製品幅2.2mm、嵌合高さ0.7mmと高電流対応コネクタとして業界最小クラスのスタッキングタイプ基板対基板コネクタ「WP10シリーズ」を開発いたしました。
 スマートフォン、ウェアラブル端末、タブレットPCなどの小型携帯機器のバッテリー接続部に代表される高電流接続部においては、充電速度向上や大容量対応など、コネクタに対してより大きな電流容量が求められています。また機器自体の軽薄短小化とともに、内装コネクタには小型・薄型化と、落下や衝撃に対する高い信頼性という相反する要素が同時に求められています。
 「WP10シリーズ」は、高電流に対応可能な電源端子を有することでスマートフォン用としては最大の定格電流となる10Aの通電を可能にし、嵌合時の破損抑制と、抜去力を高めるホールドダウン一体のロック構造により高信頼性と高抜去力を実現します。また電源端子、信号端子ともに実績のある2点接点構造の採用により、耐落下衝撃・耐振動に対応するとともに、指先に嵌合時の感触(クリック感)が伝わることでお客様での作業性を高めています。


WP10シリーズの特長

  • 2列、スタッキング高さ0.7mm、製品幅寸法2.2mm
  • 10A通電可能な電源端子(5.0A/端子 × 4極)
  • 電源端子、信号端子ともにねじれストレスに対応し、高抜去力を生み出す2点接点コンタクト構造
  • 抜去力を高めるロック部を有し、嵌合面保護とモールド破損を抑制する堅牢構造をもつホールドダウン(補強金具)
  • 作業者に伝わる良好なクリック感により作業性を向上
  • 磨耗に強く、接触信頼性の高い面接触構造
  • Pbフリー対応(コンタクトにNiバリアを施し、半田上がりを防止)

適用市場

 携帯電話、スマートフォン、ウェアラブル端末、タブレットPC、ノートPC、DSC、DVC
その他小型携帯機器全般

一般仕様

極数 : 2極 (信号端子極数、各+4本の電源端子あり)
使用温度 : -40℃~+85℃
接触抵抗 : (信号端子)40mΩ以下(初期)
(電源端子)20mΩ以下(初期)
挿抜寿命 : 30回
定格電流 : (信号端子)AC、DC各0.4A/1極当たり
(電源端子)AC、DC各5.0A/1極当たり
定格電圧 : AC、DC 50V
絶縁抵抗 : 100MΩ以上(初期)
耐電圧 : AC250Vr.m.s 1分間
総合挿入力 : 40N以下
総合抜去力 : 10N以上

材料/仕上げ

構成部品 材料/仕上
<信号>コンタクト
(プラグ/レセプタクル)
銅合金/金めっき
<電源>コンタクト
(プラグ/レセプタクル)
銅合金/金めっき
インシュレータ 耐熱プラスチック
ホールドダウン
(プラグ/レセプタクル)
銅合金/金めっき
