UHS-II対応microSD™カード用コネクタ「ST50シリーズ」販売開始

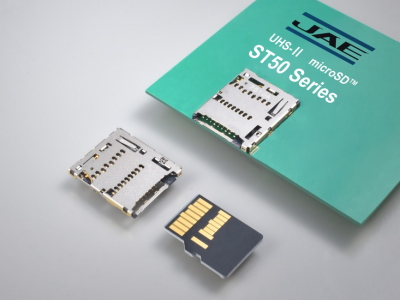

UHS-II対応microSDカード用コネクタ「ST50シリーズ」

 日本航空電子工業は、スマートフォン、タブレットやノートPCなどの外部記憶媒体を要する小型端末向けに、UHS-II対応のmicroSD™カード用プッシュ-プッシュタイプコネクタ「ST50シリーズ」を開発し、販売を開始いたしました。

背景・製品概要

 小型端末の外部記憶媒体にはmicroSD™カードが広く使用されていますが、近年では大容量の画像や動画の保存、あるいはスマートフォンの内部ストレージとして、4K動画やアプリの格納・読み込みが増えていることから、カードの書き込み・読み込み速度の高速化が求められています。 こうした利用者ニーズの中、最大312MB/sの速度で書き込みが可能なメモリーカード規格UHS-IIに対応したmicroSD™カードの普及が始まっております。
 本製品は、スマートフォン、タブレットやノートPCなどの外部記憶媒体を要する小型端末向けに開発した、UHS-II対応microSD™カード用のプッシュ-プッシュタイプのコネクタです。また、UHS-Ⅱ対応microSD™カードに加えて、UHS-Ⅰ対応microSD™カードや既存ノーマル・ハイスピードmicroSD™カードにも対応しています。
 小型、薄型設計に加え、熱を逃がす構造を設けることにより、スマートフォン、タブレットやノートPCなどの設計自由度向上に貢献しております。 さらにカード排出量を増やすことで操作性の向上を実現しております。
 当社は引き続き、お客様にとっての価値の向上を追求したカード用コネクタの開発に取り組んでまいります。

※microSD™は、SD Associationの商標です。

特 長

  • 奥行き16.3mm、幅13.7mm、高さ1.35mmの小型・薄型設計
  • 高速データ転送メモリー規格UHS-II対応microSD™対応
  •  (UHS-Ⅰ対応microSD™カード及び、既存ノーマル・ハイスピードmicroSD™カードにも対応)
  • カード排出方式はプッシュ-プッシュタイプを採用
  • カード検出用ディテクションスイッチ付き(ノーマルクローズタイプ)
  • カード排出量3.0mm確保により良好な操作性を実現
  • 熱対策として8点のホールドダウンを配置

適用市場

スマートフォン、タブレット、ノートPC、携帯電話、その他携帯機器全般

一般仕様

・極数 17
・使用温度 -25℃~+85℃
・接触抵抗 100mΩ以下(初期)
・挿抜寿命 5,000回
・定格電流 0.5A
・定格電圧 10V
・絶縁抵抗 1000MΩ以上(初期)
・耐電圧 AC500Vr.m.s 1分間

材料/仕上

構成部品 材料/仕上
コンタクト 銅合金/金めっき
ハウジング 耐熱プラスチック
カバーフレーム ステンレス
ディテクションスイッチ 銅合金/金めっき
VDD2スイッチ 銅合金/金めっき
イジェクトバー 耐熱プラスチック
ロック ステンレス
スプリング ステンレス
カムフォロワー ステンレス

ST50シリーズのご紹介はこちら >

ST50 Series image



この頁に記載されている内容は、発表日時点の情報です。 ご覧になった時点で、内容が変更になっている可能性がありますのであらかじめご了承ください。
