IEC61076-3-122(TYPE-Ⅰ)に準拠した産業機器向け安全機器接続用コネクタ「DZ02シリーズ」にプラグハーネスを追加
日本航空電子工業は、産業機器向け安全機器接続用小型インターフェースコネクタ「DZ02シリーズ」のプラグハーネスを新たに開発し、販売を開始致しました。
概 要
近年、生産現場における省人化や生産性向上のために自動化ラインや協働ロボットなどの導入が進んでいます。これに伴い、作業者が装置に近づきすぎたり、誤って触れてしまったときなど、作業者の安全を守るための工程制御を行う安全装置の必要性が高まってきました。このような中、当社は産業機器を制御する機器（サーボアンプ・インバータ等）と安全機器とを接続する小型インターフェースコネクタ「DZ02シリーズ」のプラグハーネスを販売開始しました。 本製品は、ギガビットイーサネット用コネクタ規格IEC61076-3-122（TYPE-1）に準拠したコネクタで、コントローラ（サーボアンプ）と安全装置とを接続するSTO（※）ケーブルとして使用されます。1.27mmピッチによる小型化を実現することで機器内の省スペース化に貢献するとともに、耐振動性と操作性に優れたロック機構を備えております。
人と機械の協業を背景に安全性を考慮した工程設計が進むなかで、コントローラ（サーボアンプ）と安全機器との接続を本ケーブルハーネスで対応することが可能となります。また、既に販売中のレセプタクルと短絡プラグと併せ、工程安全のための一連の接続にDZ02シリーズコネクタをご使用いただけます。
※STO（Safe Torque Off）：安全機器からの信号によってモータへの電流を遮断する機能

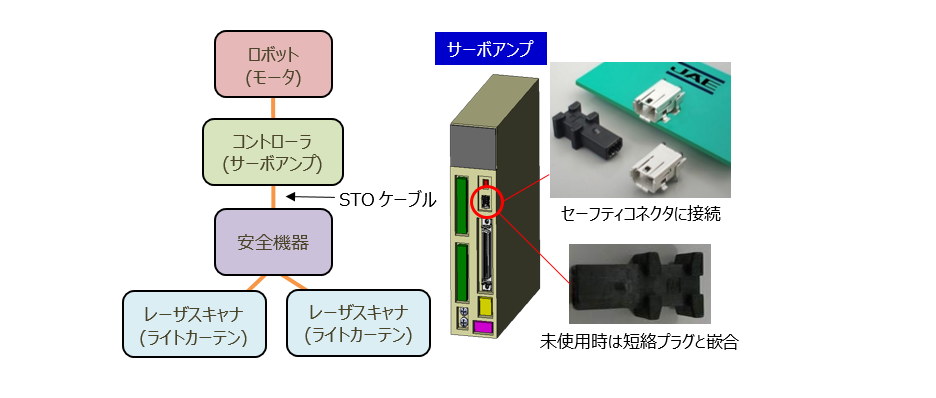

使用例
特 長
- 小型(1.27mm ピッチ)
- 耐振動性に優れたロック機構
- IEC61076-3-122(TYPE-Ⅰ)準拠のレセプタクル、短絡プラグ、プラグハーネス一連で提供可能
- 安全監視機能を有した機器(サーボアンプ・インバータ等)と安全機器の接続に使用(セーフティコネクタ)
適用市場
サーボアンプ、モーションコントローラー、ＰＬＣ（programmable logic controller）など各種産業機器一般仕様
| ピッチ | 1.27mm |
|---|---|
| 芯数 | 8極(4極×2段) |
| 定格電流 | 0.5A |
| 定格電圧 | AC 30Vr.m.s. |
| 接触抵抗 | プラグ嵌合：40mΩ以下 |
| 絶縁抵抗 | 500 MΩ 以上（DC100V印加） |
| 耐電圧 | AC250Vr.m.s 1分間 |
| 使用温度範囲 | -40°C ～ +85°C(通電による温度上昇を含む) |
| 嵌合寿命 | プラグ嵌合：1500回 |
材料／仕上
| 構成部品 | 材料／仕上 |
|---|---|
| ケーブル | AWG#26 ツイストペアケーブル(Cat.5e 撚り線) |
| インシュレータ | 合成樹脂 |
| シェル | 鋼/ニッケルめっき |
| コンタクト | 銅合金/接点部金めっき |
| 収縮チューブ | PVDF |
| ラベル | PET |
