LVDS信号対応車載デジタルカメラ用コネクタ 「MX55シリーズ」を開発

「MX55シリーズ」

概 要

 近年自動車では、利便性や法規制、社会的な要請などからバックモニタやサラウンドビューモニタの搭載が増えており、そこにはカメラモジュールが使われています。特に最近ではADAS(先進運転支援システム)のセンシング用途で使用されるデジタルカメラ用のカメラモジュールの需要が拡大しており、今般航空電子は、このようなニーズに応える為に車載用デジタルカメラ対応コネクタ「MX55シリーズ」を開発しました。
 本製品は、差動高速信号LVDSの伝送性能を満足しながら、EMI対策や、単体時も含めた高い防水性能など、車載用コネクタに必要な耐環境性能を実現しています。さらに、ハーネス側コネクタのキーを変更することにより誤挿入を防止するとともに、4方向のケーブル引出しが可能(アングルタイプ)であり、ストレートタイプと合わせケーブル側のバリエーションを充実、また、小型ながら高い保持力を実現しています。

補足:製品構成について (参考図)
クリックで画像を拡大できます
PCBコネクタ リアケースコネクタ ケーブルコネクタ(ストレート) ケーブルコネクタ(アングル)

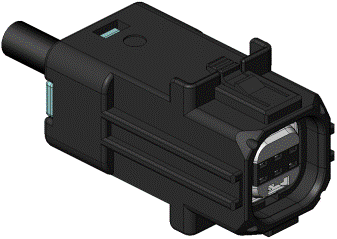

PCBコネクタ リアケースコネクタ ケーブルコネクタ(ストレート)
(ハーネス販売)

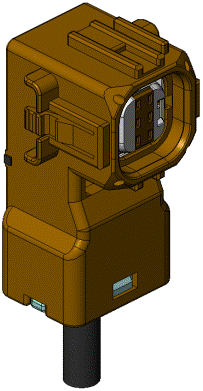

ケーブルコネクタ(アングル)
(ハーネス販売)

   ※PCBコネクタは客先側リアケースとリアケース側コネクタに挟んで使用。
   リアケースコネクタは、ケーブルコネクタ(アングル)、及びケーブルコネクタ(ストレート)と嵌合。
   具体的な形状については、別途お問い合わせください。


特 長

  • 自動車メーカーの要求するコネクタスペックをクリア
  • 差動高速信号LVDSに適した伝送特性を実現
  • 伝送性能と信頼性確保の為、ハーネス品にて供給
  • GNDシェルにてコネクタ全面を覆い、端子をグランドとして使用することでEMI対策を強化
  • コネクタの嵌合に際しては耐こじり構造とし、メカニカルロックを採用
  • 誤挿入防止の為のキーを設置
  • ケーブルコネクタのキーを変更することで4方向のケーブル引出が可能(アングルタイプ)
  • 小型ながら高い保持力を実現
  • 優れた防水性能(嵌合/単体 両方で防水、100kPa、IP69K相当)を実現
  • PCBコネクタは、SMTタイプ
     (横ピッチ2.2mm、2列6芯:差動信号2極+電源+グランド+オプション2極)


適用市場

 車載用カメラ


一般仕様

極数 6極
使用温度 -40℃~85℃
絶縁抵抗 100MΩ以上(かん合状態)
適用基板厚 t1.6mm
適用電線 シールドツイストクワッド(STQ)電線(ハーネス販売のみ)
コネクタ挿入力 70N以下
ハウジング保持力 100N以上
