鉄道用/産業機器用VG95234規格準拠丸型コネクタ 「JK06シリーズ」を開発

JK06シリーズ

概 要

 日本航空電子工業は、鉄道車両及び関連電気機器向け丸型防水コネクタ「JK06シリーズ」を開発、販売開始いたしました。また本製品は鉄道車両向けだけでなく、工作機械、ロボット、通信、音響、などの各種産業機器用としても広くご使用頂けます。
 JK06シリーズはドイツの丸型コネクタ規格VG95234に準拠しており、バヨネット式ワンタッチロック嵌合で耐環境性に優れた構造となっています。
 海外の鉄道案件では国際的な規格への対応を求められる事が多い為、JK06シリーズはVG95234の他にも欧州で多用されているNFF61-030(フランス鉄道用コネクタ規格)、EN50467 (EU鉄道用コネクタ規格)等の規格に準拠しております。

VG95234規格準拠丸型コネクタ 「JK06シリーズ」の特長

  • VG95234(ドイツの丸型コネクタ規格)に準拠したバヨネット式ワンタッチロック嵌合
  • 同規格品との相互嵌合が可能
  • 振動・衝撃などに耐えられる堅牢な構造
  • コンジットによるハーネス加工に対応
  • 保護等級IP67相当の嵌合時防水(水中1mに24h放置で浸水無)
  • 海外鉄道案件で要求の多い以下の規格に適合
    NFF61-030 フランス鉄道車両用コネクタの性能に関する規格
    NFF16-101,102    フランス鉄道車両に関する防火規格
    BS6853 英国鉄道車両に関する防火規格
    EN50467 EU鉄道車両用コネクタの性能に関する規格
    EN45545-2 EU鉄道車両に関する防火規格

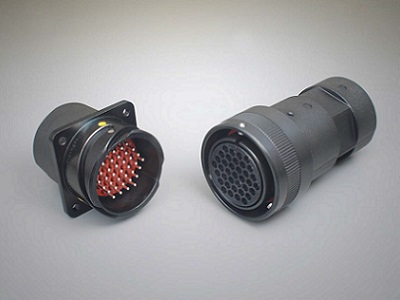

VG95234規格準拠丸型コネクタ JK06シリーズ 品目
·28サイズ37芯
  製品名 形状 コンタクト 適合電線サイズ 備考
JK06AK37P※1 パネル取付レセプタクル 圧着式ピン 1.25~2㎜2 ディスクリートワイヤ接続
JK06KK37P※1 隔壁中継レセプタクル 圧着式ピン コンジット対応
JK06DK37S※1 ストレートプラグ 圧着式ソケット コンジット対応
JK06DK37S※2 ストレートプラグ 圧着式ソケット 1.5~2.5㎜2 コンジット対応
“※”はインサート角度表示(5種類)

·18サイズ10芯 (2015年10月販売予定)
  製品名 形状 コンタクト 適合電線サイズ 備考
JK06AF10P※1 パネル取付レセプタクル 圧着式ピン 1.25~2㎜2 ディスクリートワイヤ接続
JK06AF10P※1 ストレートプラグ 圧着式ソケット コンジット対応
JK06DF10S※2 ストレートプラグ(ショート) 圧着式ソケット コンジット対応
“※”はインサート角度表示(5種類)

·36サイズ48芯 (2015年12月販売予定)
  製品名 形状 コンタクト 適合電線サイズ 備考
JK06AM48P※1 パネル取付レセプタクル 圧着式ピン 1.25~2㎜2 ディスクリートワイヤ接続
JK06DM48S※1 ストレートプラグ 圧着式ソケット コンジット対応
JK06DM48S※2 ストレートプラグ(ショート) 圧着式ソケット コンジット対応
“※”はインサート角度表示(5種類)

適用市場

 鉄道車両関連機器、電算機、事務機、通信機器(端末、移動体)、計測機器、放送・音響、
工作機械、ロボット、サーボモータ、半導体製造装置など各種産業機器

仕 様 (レセプタクル/プラグ共通)

最大定格電流 : コンタクト単体最大13A
接触抵抗 : 2.5mΩ以下
耐電圧 : AC 2550 V r.m.s.
絶縁抵抗 : 5000 MΩ以上
使用温度範囲 : -40℃ ~ +100℃
挿抜寿命 : 500回以上
保護等級 : IP67以上
