オールプラスチック丸型ワンタッチロックコネクタ「JB10シリーズ」を開発

JB10シリーズを開発

概 要

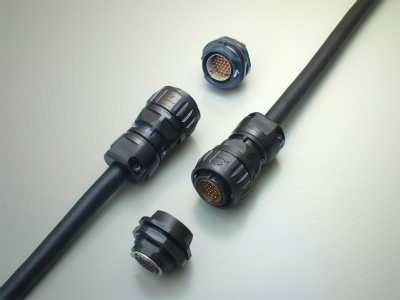

 日本航空電子工業はオールプラスチックタイプの丸型ワンタッチロックコネクタ「JB10シリーズ」を開発しました。オールプラスチック化による軽量・ローコストの利点に加え、プレス部材を内蔵することでシールド構造にも対応しています。
 芯数は26芯で、コネクタ嵌合時はIP67の防水性能を有しており、FA機器、通信機器等の多芯信号用コネクタとして広くご使用いただけます。
 レセプタクルはジャムナットタイプで、パネルへの取付が容易であり、また、パネルとレセプタクルの間をOリングでシールする構造のため、信頼性の高い防水性能が確保されています。レセプタクルはフロントマウントタイプの他、リヤマウントタイプも開発中であり、状況に応じてコネクタの取付方法を選択することが可能となります。
 プラグはストレートタイプで、ツールレスにてシールド線の処理を行うことのできる簡易結線構造を採用、容易で確実なハーネスを実現しております。また、2点ねじ締めによるケーブルクランプ構造により、強固なケーブル保持力が確保されております。

特 長

  • オールプラスチックにより軽量化・ローコスト化
  • 操作性と耐振動性が良好なワンタッチロック嵌合(プッシュツイスト方式)
  • コネクタ嵌合時の防水構造によりIP67を実現
  • 内部シールド構造
  • ツールレスにて容易にハーネス可能なシールド処理方法
  • 用途に応じてピンインサートとソケットインサートを選択できる逆芯対応
  • 振動に強い多点接触構造のコンタクトによる優れた接触信頼性

適用市場

 工作機械、ロボット、サーボモータ、通信機器など各種産業機器

一般仕様 【新製品】

芯数 : #22×26芯
定格電流 : 1A/芯以下
定格電圧 : 100VAC
耐電圧 : 900VAC(1分間)
絶縁抵抗 : 1000MΩ以上(500DCV印加)
防水性能 : IP67(コネクタ嵌合時)
結線仕様 : 圧着結線(AWG#20~#28)
適合ケーブル径 : φ11~φ13(ストレートプラグ)
使用温度範囲 : -20℃~+125℃
挿抜寿命 : 100回

材料/仕上げ

品名 構成部品 材料/仕上
JB10CX26※N1
(ジャムナットレセプタクル)
コンタクト 銅合金/金めっき
インシュレータ 合成樹脂
シェル 合成樹脂
六角ナット 合成樹脂
Oリング 合成ゴム
シールド 銅合金/錫めっき
C形止め輪 ステンレス鋼
JB10DX26※N1
(ストレートプラグ)
コンタクト 銅合金/金めっき
インシュレータ 合成樹脂
バレル 合成樹脂
カップリングナット 合成樹脂
エンドベル 合成樹脂
グランドナット 合成樹脂
ブッシング 合成ゴム
O リング 合成ゴム
スプリング 合成樹脂
シールド(プラグ用) 銅合金/錫めっき
シールド(エンドベル用) 銅合金/錫めっき
クランプサドル アルミ合金/亜鉛めっき
ねじ 鋼/亜鉛めっき
ワッシャ 鋼/亜鉛めっき
