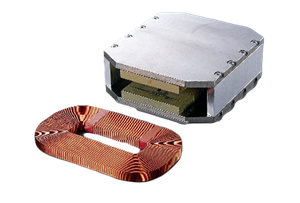

リニアモーター用コイル

各種線型の巻線に対応

丸線、平角線はもちろん、真四角線を使用したコイルの製作が可能
  • 丸線        :トラバース巻
  • 平角線    :トラバース巻、アルファ巻、アルファ巻コイル複数枚張り合せ
  • 真四角線:トラバース巻、トラバース+アルファ巻

多種、多様なサイズや形状のコイル巻線に対応

50mm×30mmの小さなコイルから800mm×100mmの大きなコイルまで幅広く対応可能



      小判型

         円筒型





            角筒型




            扇形

            長尺型




省スペース、高効率なコイル

「マグネットとコイル間のギャップを小さくしたい!」、「電流をたくさん流したい!」などお客様の期待に応える、モータの高効率化に貢献する3つの特長をもつコイルの提供ができます。

  1. 高占積率
  2. 小型化(省スペース化)
  3. 高寸法精度

真四角線コイルの5つのメリット

  1. 占積率の向上

      丸線で巻線したコイルに比べ、真四角線コイルは占積率が27%アップ

  2. 表皮効果のメリット

      丸線と同じサイズの真四角線は表皮効果の面からも優位なため電流が多く流れる

  3. コイルのパワーアップ

      断面積比から真四角線コイルは丸線より抵抗値が15%以上の低下(同電圧、同電流で比較)

  4. 放熱性の向上

      丸線と比べ、隣同士の接触が大きく、空間が無い為、 熱の保温がされ難く、放熱効果に優位

  5. 省スペース化

      同じ抵抗値の真四角線コイルは線径を細く出来ることで、 全体の省スペース化、トータルコストダウンが可能
