Flight Brain™ フライトコントローラー 「JFBシリーズ」
高信頼性・国産フライトコントローラー「JFBシリーズ」
What can JFB-100/JFB-110 do?
フライトコントローラー JFB-100/JFB-110は、オープンソースファームウェア(Ardupilot、PX4)が搭載可能であり、マルチコプター、固定翼、AGV、AUVなどの自立走行を簡単に実現できます。
本品はCPUの他、各種センサ(IMU、気圧計、磁気センサ)と各種のI/Fを搭載しており、外部接続ユニット(GPS、カメラジンバル、距離計測センサなど)と接続が可能で機体の「頭脳」としてご使用できます。

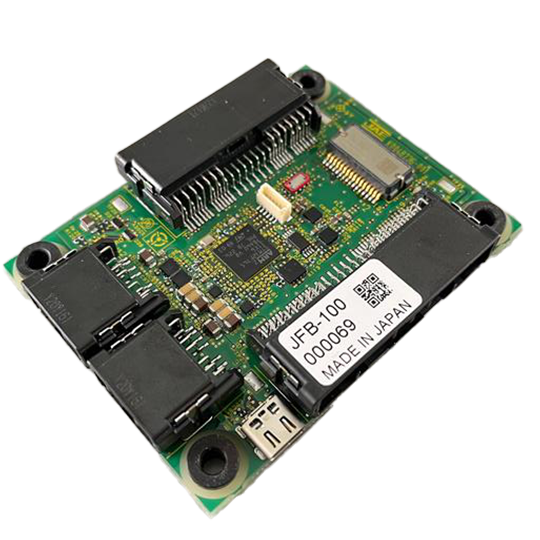

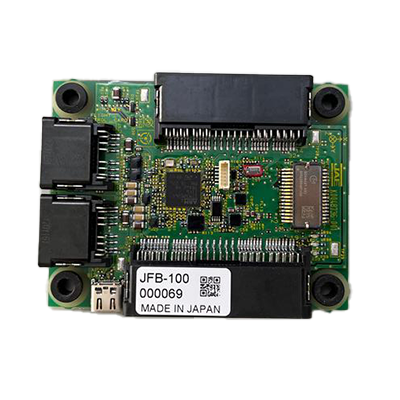

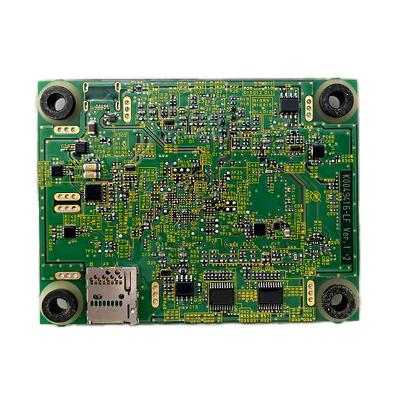

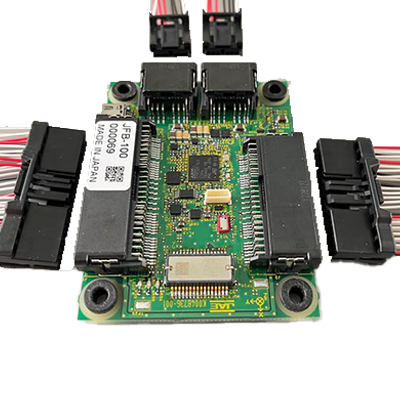

製品写真
![フライトコントローラー JFBシリーズ JFBシリーズ メイン画像](/files/user/motion-sense-control/imagery/jfb-100_540px.png?v=1700639782)

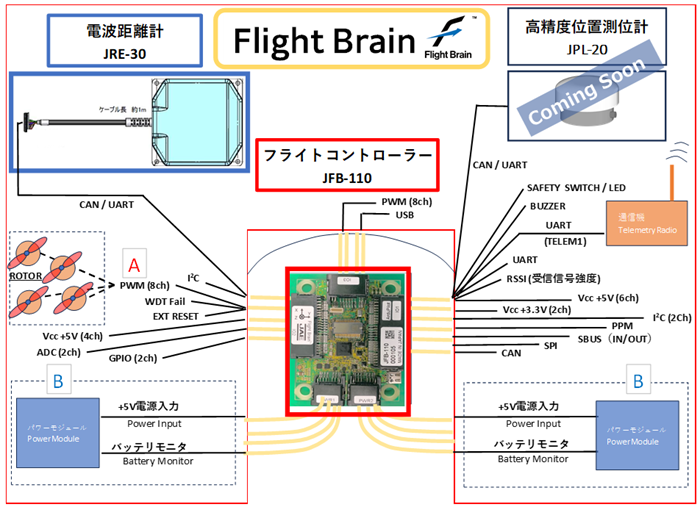

構成図
![フライトコントローラー JFBシリーズ構成図 JFBシリーズ 構成図](/files/user/motion-sense-control/imagery/jfb-110_configuration_700px.png?v=1717389991)
特長
- 国産 / 高信頼性 / 高品質を実現
- 設計:航空機装備品と同等の設計基準、車載用部品使用
- 検証:MIL-STD-810/DO-160準拠の設計検証実施
- 品質:ISO9001/JIS Q 9100(航空宇宙)での品質保証
- 故障率:166×10-6 (JFB-100の場合)
- 各種インターフェース装備、データロギング機能
- オープンソースファームウェア (Ardupilot , PX4)搭載可能
あなたにピッタリのJFBは? (仕様)
項目 | 単位 | JFB-100 -Basic- |
JFB-110 -Standard- |
---|---|---|---|
プロセッサ | - | STM32Fシリーズ Flash 2MB , RAM 512kB |
STM32Hシリーズ Flash 2MB , RAM 1MB |
搭載センサ | 個 | IMU(2) , 気圧計(1) , 地磁気(1) | IMU(3) , 気圧計(2) , 地磁気(1) |
インターフェース | ch数 | PWM(8) , UART(4) , I2C(3) , SPI(1) , CAN(2) , USB-TypeC(1) , Power(2) |
PWM(16) , UART(4) , I2C(3) , SPI(1) , CAN(2) , USB-TypeC(1*) , USB I/F(1*) , Power(2) (*同時使用は不可) |

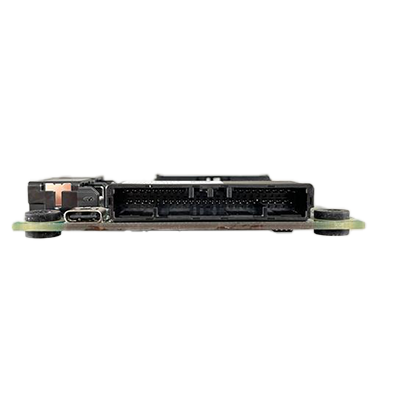

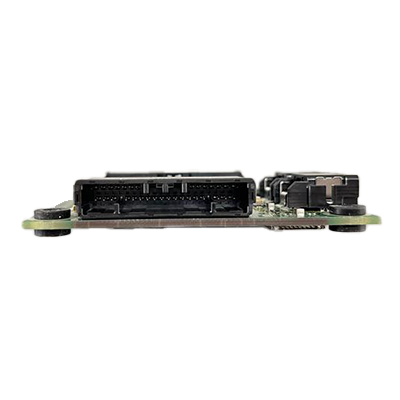

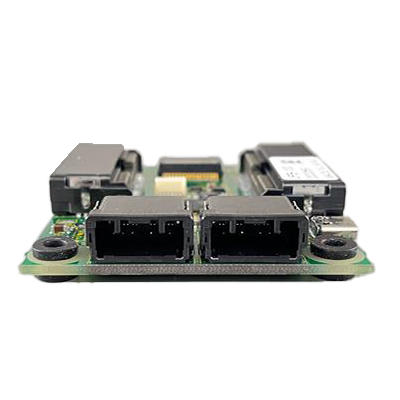

外部I/Fコネクタ | - | 車載コネクタ (JAE製MX77Aシリーズ) | |
電源電圧 | V | DC+5 | |
消費電力 | W | 3以下 | |
ソフトウエア | - | オープンソースファームウェア (Ardupilot , PX4)搭載可能 (Ardupllot認定) |
|
動作温度(保存温度) | °C | -40~+85 (-40~+85) | |
耐環境性 | - | MIL-STD-810準拠 | DO-160G準拠 |
外形寸法 , 質量 | mm , g | D67×W88×H17 , 47以下 | D67×W88×H17 , 60以下 |

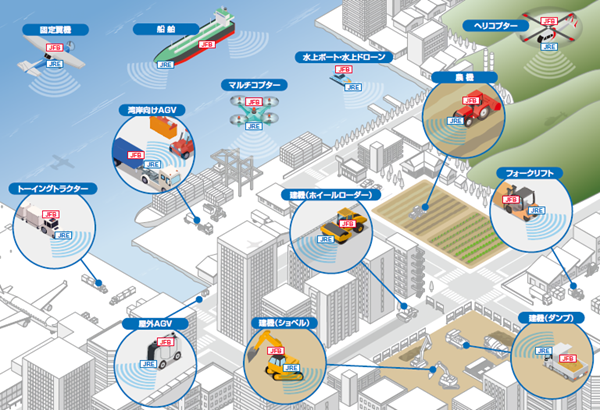

USE CASES
![フライトコントローラー JFBシリーズ Use Cases JFBシリーズ Use Cases](/files/user/motion-sense-control/imagery/usecases_new_600px.png?v=1717389991)
製品カタログ
※『FlightBrain』は、日本航空電子工業株式会社の商標です。
