耐候性丸形防水コネクタJL10/Wシリーズのバリエーションを拡大
2023年6月20日

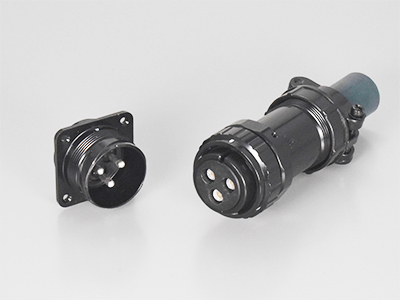

日本航空電子工業は、基地局等の屋外設置機器に向け、耐候性丸形防水コネクタJL10/Wシリーズのコンタクト配列バリエーションを追加し、販売を開始いたしました。
概 要
現在、世界各国で開始されている5G通信サービスにおいて重要な役割を担う基地局は、屋外の高所に設置されるため、基地局で使用されるコネクタには耐環境性、簡易な操作性、確実な嵌合が求められます。このような基地局をはじめとする屋外設置機器における要求に応え、当社は嵌合操作性に優れたJL10/Wシリーズを提供しています。JL10/Wシリーズは、IP67対応の防塵防水仕様を備え、外殻部品に電着塗装を施した 耐環境性に優れたコネクタです。嵌合方式をワンタッチロック方式とすることで、操作性にも優れ、確実な嵌合が可能です。
このたび、JL10/Wシリーズにおいて従来のコンタクト配列（22-22）に加え、新たなコンタクト配列（22-A3）バリエーションを追加しました。従来品と合わせ広範な市場ニーズに対応していきます。
特 長
- ワンタッチバヨネットロック
- 嵌合位置の合マークで嵌合状態の目視が可能で、嵌合信頼性を向上
適用装置・市場
基地局等の屋外設置機器配列と一般仕様
| 配列記号 | 従来品 22-22 | 新規追加品 22-A3 |
|---|---|---|
| コンタクト配列 |  |
 |
| コンタクト構成 | #8×4極 | #8×3極 |
| 定格電流 | 46A/極 | 46A/極 |
| 定格電圧 | 500VAC | 500VAC |
| 過電圧範疇 | Ⅱ | Ⅱ |
| 汚染度 | 2 | 2 |
| 耐電圧 | 2000VAC (1分間) | 2000VAC (1分間) |
| 絶縁抵抗 | 1000MΩ以上 (DC500V印加) | 1000MΩ以上 (DC500V印加) |
| 防水性能 | IP67 | IP67 |
| 結線方式 |
レセプタクル：半田
プラグ ：半田 または 圧着
|
レセプタクル：半田
プラグ ：圧着
|
| 挿抜寿命 | 500回 | 500回 |
材料/仕上
レセプタクル
| 構成部品 | 材料/仕上 |
|---|---|
| コンタクト | 銅合金/銀めっき |
| アースピン | 銅合金/ニッケルめっき |
| フロントインシュレータ | シリコンゴム |
| リアインシュレータ | 合成樹脂 |
| シェル | アルミ合金/電着塗装 |
| リティニングリング | 銅合金/亜鉛めっき |
ストレートプラグ
| 構成部品 | 材料/仕上 |
|---|---|
| エンドベル | アルミ合金/電着塗装 |
| 止めねじ | ステンレス鋼 |
| O リング | 合成ゴム |
| リティニングリング | 銅合金/亜鉛めっき |
| ウェーブスプリング | ステンレス鋼 |
| C型リング | ステンレス鋼 |
| コンタクト | 銅合金/銀めっき |
| フロントインシュレータ | 合成樹脂 |
| リアインシュレータ | 合成樹脂 |
| アッセンプリーナット | アルミ合金/電着塗装 |
| カップリングナット | アルミ合金/電着塗装 |
| バレル | アルミ合金/電着塗装 |
