サーボモータ向けオールプラスチック低背防水複合コネクタ「JN13シリーズ」を販売開始
2022年11月22日
日本航空電子工業は、金属製筐体タイプの小型サーボモータに最適な、オールプラスチック低背型コネクタ「JN13シリーズ」を開発し、販売を開始いたしました。動力とブレーキ用信号の複合化により、省スペース化、ケーブル本数の削減に貢献できるコネクタです。
概 要

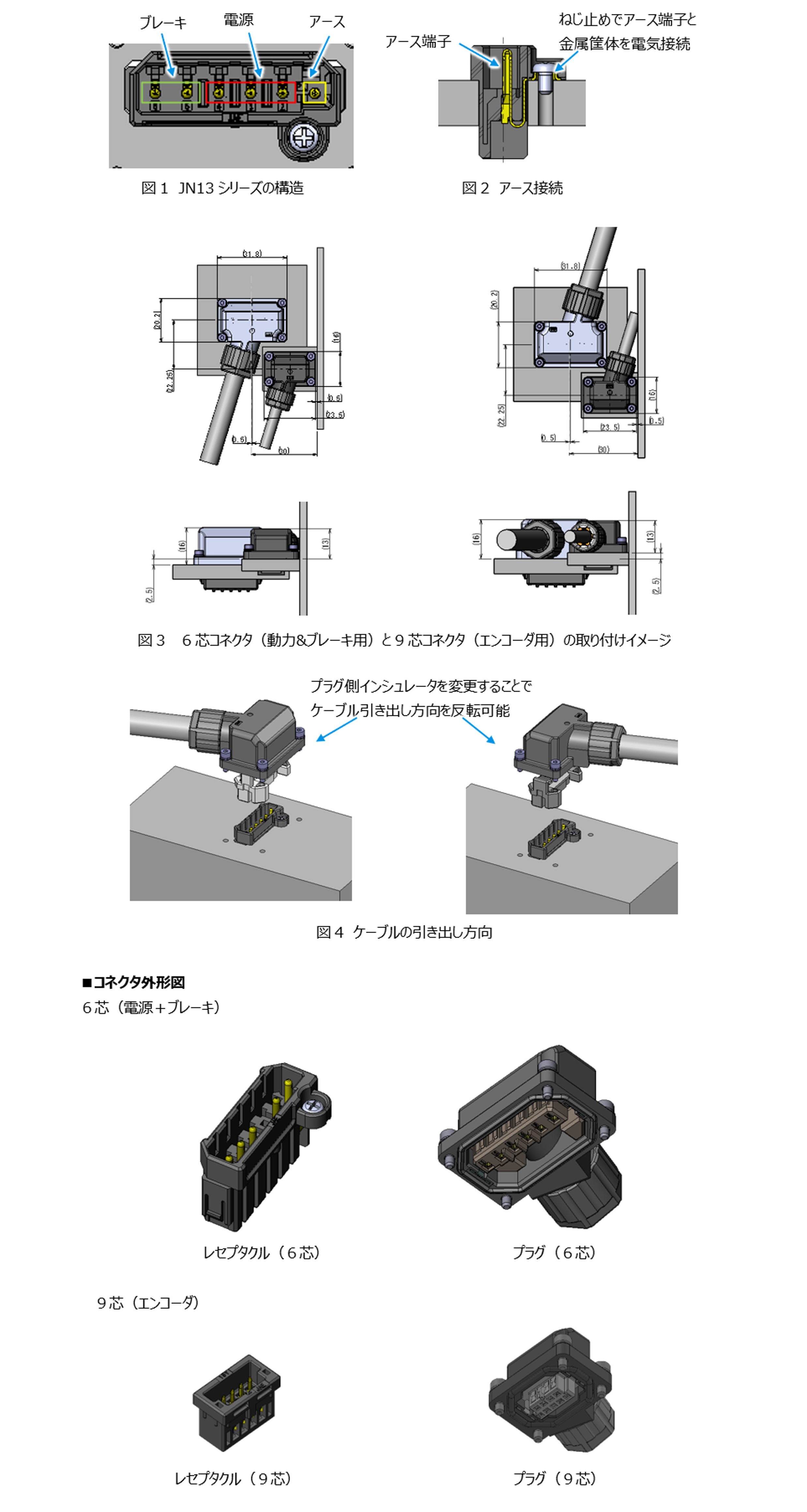

近年ロボットや工作機械は小型化・高機能化が進んでおり、これらに内蔵されるサーボモータも設置スペースが小さくなっています。これに併せて、使用するケーブル本数の削減が求められています。このようなニーズに対し、「JN13シリーズ」は、電源3芯、アース１芯、ブレーキ２芯の計６芯を同一コネクタ内に複合する（図1）ことで、ブレーキ用のコネクタとケーブルを削減しました。電源ラインとブレーキの信号ライン間は強化絶縁に対応しているため、複合コネクタとして安全にご使用いただけます。
また、ノイズの影響を考慮し、エンコーダ用に９芯コネクタもラインナップしています。動力＆ブレーキ用６芯コネクタとの設置時の干渉を防ぐため、6芯コネクタと９芯コネクタの双方でケーブルを斜め方向に引き出す形状を採用しています（図3）。
レセプタクルとプラグの嵌合は、ねじで筐体に固定するシンプルな構造とし、コネクタの小型化、低背化に加え、強固な接続強度と高い防水性能を実現しています。固定と同時にアースコンタクトが金属製筐体に電気的に接続する構造（図2）となっており、コネクタの取り付けと同時に筐体へのアース接続も容易にとることができます。
ねじはフードから容易に脱落しない構造としており、組立及びハーネス結線時の作業性に優れています。また、プラグはインサート部品の組み替えによってケーブルの引き出し方向を180度反転可能であり、用途に応じてケーブルの方向を選択いただけます（図4）。
本製品は、サーボモータの低背化に貢献でき、複合コネクタとすることで省ケーブルに対応できる特長から、特にブレーキの使用が必須となるロボット用のサーボモータに最適なコネクタです。
特 長
- オールプラスチック化により軽量・ローコスト
- 嵌合強度、耐振性、防水性に優れた低背型ねじ止め嵌合方式
- コネクタ嵌合時IP67の防水構造
- 6芯コネクタは電源とブレーキの複合タイプで強化絶縁にも対応
- 筐体へのねじ止め取り付けにより自動的にアース接続が可能な構造
- コンタクトは圧着結線タイプ
- 用途に応じてケーブル引き出し方向を選択できるプラグフード構造
適用市場
サーボモータ、工作機械、ロボット、通信機器など各種産業機器一般仕様
| 仕様項目 | 仕様及び性能 | ||
|---|---|---|---|
| 芯数 | 6芯 | 9芯 | |
| 用途 | 電源＋アース | ブレーキ | エンコーダ |
| 端子No. | 4芯（端子No.1～4） | 2芯（端子No.5～6） | 9芯（端子No.1～9） |
| 定格電流 | 7.4A/芯以下 | 1.2A/芯以下 | 1A/芯以下 |
| 定格電圧 | 400VAC（UL認証対応） 230VAC（TUV認証対応） （汚染度2、過電圧範疇Ⅱ） |
30VDC （汚染度2、過電圧範疇Ⅱ） |
100VAC （汚染度2、過電圧範疇Ⅱ） |
| 耐電圧 | 1500VAC、1分間 | 500VAC、1分間 | 500VAC、1分間 |
| 絶縁抵抗 | 1000MΩ以上 | 100MΩ以上 | 100MΩ以上 |
| 結線仕様 | AWG#18～#22 | AWG#18～#22 | AWG#22～#28 |
| 適合ケーブル径 | φ8.15±0.35 / φ8.95±0.35 | φ7±0.25 | |
| 防水性能 | IP67（コネクタ嵌合時） | ||
| 使用温度範囲 | -40℃～+125℃ | ||
| 挿抜寿命 | 100回 | ||
材料/仕上
レセプタクル
| 品名 | 構成部品 | 材料/仕上 |
|---|---|---|
| JN13CJ06PN1（6芯） | ピンコンタクト | 銅合金/金めっき |
| アースコンタクト | 銅合金/金めっき | |
| インシュレータ | 合成樹脂 | |
| ねじ | ステンレス鋼 | |
| JN13CD09PN1（9芯） | ピンコンタクト | 銅合金/金めっき |
| インシュレータ | 合成樹脂 |
プラグ
| 品名 | 構成部品 | 材料/仕上 |
|---|---|---|
| JN13FJ06SN1（6芯） JN13FJ06SN2（6芯） JN13FJ06SN3（6芯） JN13FJ06SN4（6芯） JN13FD09SN1（9芯） JN13FD09SN2（9芯） |
ソケットコンタクト | 銅合金/金めっき |
| インシュレータ | 合成樹脂 | |
| フード | 合成樹脂 | |
| グランドナット | 合成樹脂 | |
| ケーブルクランプ | 合成樹脂 | |
| ガスケット | 合成ゴム | |
| ブッシング | 合成ゴム | |
| スプリング | ステンレス鋼 | |
| ねじ | ステンレス鋼 |
