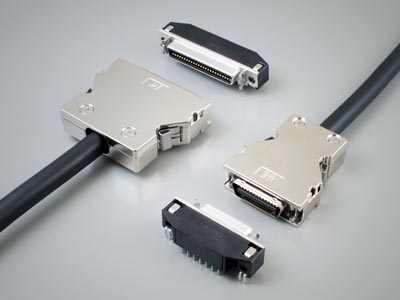

樹脂製フードの採用により軽量化を実現 ハーフピッチ（1.27mm）インターフェースコネクタ 「DF02シリーズ」を開発
産業機器市場では、機器の進化に伴い使用されるコネクタも、耐環境性や小型軽量、ローコストへの対応が求められております。そこで今般航空電子は、それらのニーズに応えるハーフピッチインターフェースコネクタ「ＤＦ０２シリーズ」を開発致しました。
本製品は、フード材料に樹脂を使用することで軽量化を実現、ニッケルめっきによりシールド効果をもたせEMI対策も十分考慮しています。更にワンタッチロック方式の採用により操作性に優れております。
特 長
＜レセプタクル＞
- ワンタッチロックとねじロックの兼用仕様。
- 端子をカバーで覆うことで、異物付着による短絡防止構造を採用。
- シェルと一体化させたフックによりコジリ強度をアップ。
＜プラグ＞
- フード材料に樹脂を使用し、小型・軽量・ローコスト化を実現。 またニッケルめっき仕上げによりシールド効果をもたせEMI対策を十分考慮。
- フードは作業性が良い二体構造で、リペア性に優れたラッチロック式を採用。
- 結線作業を省力化する圧接タイプを用意（AWG#28~30まで対応）。
- h2独自の工夫によりハーネス作業時間を短縮。
適用市場
工作機械、サーボアンプ、ロボット、半導体製造装置、通信機器、計測機器、放送機器 他
ラインナップ
| 項目 | ラインアップ | |
|---|---|---|
| レセプタクル | プラグ | |
| 芯数バリエーション | 14芯、20芯、26芯 36芯、50芯 |
14芯、20芯、26芯 36芯、50芯、68芯 |
| 結線バリエーション | スルーホール | 半田（AWG＃22まで対応） 圧接（AWG＃28~＃30） |
一般仕様
| 定格電流 | : | AC/DC 0.5A |
| 定格電圧 | : | AC250Vr.m.s |
| 接触抵抗 |
: |
35mΩ以下（初期） 変化±25mΩ以下（試験後） |
| 絶縁抵抗 |
: |
コネクタ単体 100MΩ以上(初期) 10MΩ以上(試験後) |
| 耐電圧 | : | コネクタ単体 AC500Vr.m.s.(初期) AC300Vr.m.s(試験後) |
| 使用温度範囲 | : | -20℃~＋80℃ |
材料／仕上げ
| 構成部品 | 部品 | 材料／仕上 | |
| レセプタクル | インシュレータ | 9TNY | |
| ロケーター | 9TNY | ||
| ラグ | 鋼/ニッケルめっき | ||
| シェル | 鋼/スズめっき | ||
| ナット | ステンレス鋼 | ||
| コンタクト | 銅合金/接点部金めっき | ||
| プラグ | プラグ単体 | インシュレータ | 6-6NY |
| コンタクト | 銅合金/接点部金めっき | ||
| シェル | 鋼/ニッケルめっき | ||
| カバー（注1） | PBT | ||
| フード | フードA | ABS/ニッケルめっき | |
| フードB | ABS/ニッケルめっき | ||
| ロックスプリング | ステンレス鋼 | ||
| ナット | 鋼/ニッケルめっき | ||
| 止めネジ | 鋼/ニッケルめっき | ||
| クランププレート | クランププレート | 鋼/ニッケルめっき | |
注１．プラグ単体の半田タイプは、カバーが含まれません。
