1.27mmピッチ高速伝送対応　基板接続用コネクタ「TX24A/25Aシリーズ」を開発

概　要

　日本航空電子工業は、これまでご好評いただいている産業機器内装用1.27ｍｍピッチ基板接続コネクタ「TX24/25シリーズ」の高速伝送対応版として、「TX24A/25Aシリーズ」を開発しました。
　近年、多機能プリンタやルータをはじめ、様々なOA機器や通信機器では処理する情報量が増加し、DisplayPort™^注1）、PCI Express^注2）に対応するなど機器内伝送の高速化が進んでいます。

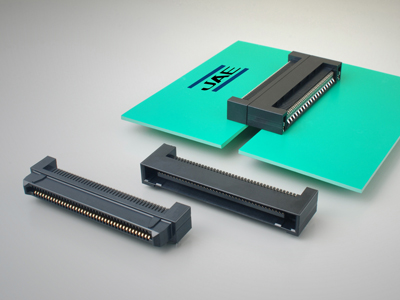

　本製品は80芯、基板間水平接続方式であり、上段コンタクトの電気特性を改善する事により、高速差動伝送にも適した構造となっております。
　また、従来品「TX24/25シリーズ」の特徴であった良好なクリックアクション、ラック＆パネル実装を想定した堅牢性、接触信頼性の高い有効接触長などのコンセプトを引き継ぎ、嵌合・基板取り付け寸法も互換となっている為、従来品からの置き換えをはじめ、幅広い機器でご使用いただけます。

注1）　DisplayPort™はVideo Electronics Standards Association (VESA)の商標です。
注2）　PCI Expressは、PCI-SIGの商標又は登録商標です。

特　長

• TX24/25シリーズと嵌合互換、フットパターンコンパチ
• ラック＆パネル実装に最適な嵌合ガイド構造、堅牢タイプ
• 挿入感覚が良好なクリックアクション
• 接触ストロークが長く、接触信頼性が高い
• TX24/25シリーズの電気特性を改善、高速伝送に対応

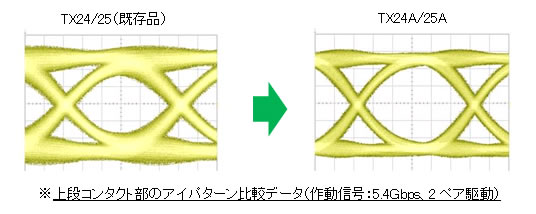

  　上段コンタクトの電気特性を改善 (上段に高速信号を配置）

適用市場

　OA機器、放送機器、計測器、画像表示機等

一般仕様

極数	: 80極
接触抵抗	: 40mΩ以下（初期）
耐電圧	: A.C500Vr.m.s/１分間（初期）
定格電流	: 1.0A/本
絶縁抵抗	: 100MΩ以上（初期）
寿命	: 500回
使用温度範囲	: -40℃～+85℃

材料／仕上げ
