産業機器向け角型防水コネクタ「KN01シリーズ」を開発・販売開始
概 要
日本航空電子工業は、ロボット、自動機、工作機械等の耐環境性を必要とされる産業機器に適した角型防水コネクタ「KN01シリーズ」を開発し、販売開始いたしました。
生産現場では生産性と品質の向上、省人化を目的とした工場の自動化が進んでおり、ロボット、自動機の需要が今後増えていくと言われております。これら生産設備には従来の大型固定タイプに加え、生産状況に応じてシステムや配置変更を容易に行える小型軽量タイプも増加傾向となっております。これに合わせ、コネクタも小型・軽量化はもとより、嵌合操作性の向上、省配線化、これに伴うノイズ対策等の性能も合わせて求められております。

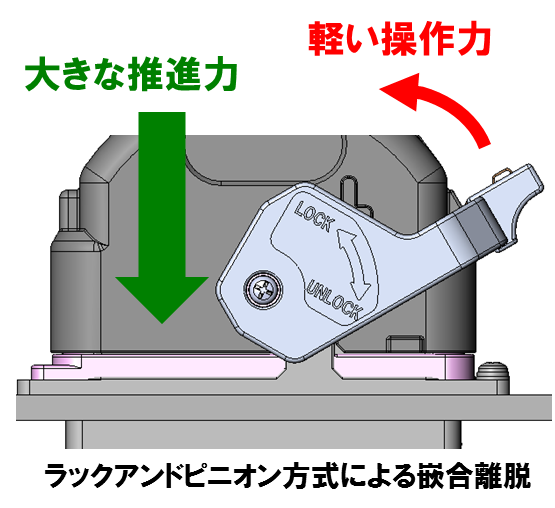

当製品は、配線バリエーションが豊富で操作性に優れた、防水・軽量・高密度の角型コネクタです。インシュレータをブロック化し、様々な芯数バリエーションにカスタマイズできるインサート構造で、お客様の幅広いご要望に対応いたします。シールド部材で遮蔽された信号用インシュレータもラインナップし、信号線と電源線を同一コネクタに収納できる複合コネクタとしてもご利用いただけます。また、嵌合レバー機構は低操作力で高い倍力効果が得られるラックアンドピニオン方式を採用し、片手でも簡単に嵌合離脱が可能となっております。また、アルミダイカスト製の外殻部品を使用することで、堅牢でありながら軽量化と高い放熱性を実現しています。
今後多様化するロボット、自動機、工作機械等の生産設備に加え、多極配線、耐振動、防水が求められる一般機器にも幅広くご利用いただけるI/Oコネクタとなっております。
特 長
| ・ラックアンドピニオン方式によるレバー構造で軽い嵌合操作を実現 |
| ・嵌合前のレバー固定機能、嵌合後の二重ロック機能によりレバーの誤操作を防止、安全性を確保 |
| ・インシュレータブロックの組み替えによる最適な極数の選択、ピンとソケットの入れ替えによる逆芯対応 |
| ・シールド部材で遮蔽しノイズ対策を施したインシュレータをラインナップ。電源と信号の複合化に対応 |
| ・アルミ製外殻部品、プレス製コンタクト採用による軽量化、高密度化 |
| ・クランプサドルねじ締め方式によるケーブル固定により実現した高いケーブル保持力 |
適用市場
| ・生産現場における耐環境性能を要するロボット、自動機、工作機械等のFA機器 |
| ・多極配線される産業機器、通信機器、医療機器、一般機械 |
| ・耐振動、防水性を要する産業機器、通信機器、鉄道車両及び地上設備 |
仕 様
| コネクタサイズ | Mサイズ | Ｌサイズ | |
| インシュレータ ブロック構成 | ブロックA：1個 & ブロックB：3個 | ブロックC：6個 | |
| 極数 (最大極数) |
電源 | #16×16極／ブロックA (16極) | #12×12極／ブロックＣ (72極) |
| 信号 | #20×16極／ブロックB (48極) | #20×18極／ブロックC (108極) | |
| #22×50極／ブロックC (300極) | |||
| ［シールド付］ #20×14極／ブロックB (42極) |
［シールド付］ #20×18極／ブロックC (108極) |
||
| 定格電流、定格電圧 | #16：16A、250VAC #20：3A、24VDC |
#12：23A、250VAC #20：3A、24VDC #22：1A、24VDC |
|
| 耐電圧 | 電源 | 1500VAC 1分間 | 1500VAC 1分間 |
| 信号 | 500VAC 1分間 | 500VAC 1分間 | |
| 絶縁抵抗 | 1000MΩ以上（電源：500VDC印加, 信号：100VDC印加） | ||
| 嵌合寿命 | 100回 | ||
| ケーブル保持力 | 300N以上 | ||
| 使用温度範囲 | -20℃ ～ +105℃ | ||
| 保護等級 | IP67（コネクタ嵌合時） | ||
| 規格認証 | TÜV(EN60521)、 cUL（UL1977） | ||
インシュレータはブロックＡ、ブロックB、ブロックCの3タイプあり、各々大きさが異なります。
