小型サーボモータ向けオールプラスチック低背防水コネクタ「JN14シリーズ」を開発
概 要
日本航空電子工業は、金属製筐体タイプの小型サーボモータ向けに最適な、オールプラスチック化による軽量・ローコスト、かつ低背型コネクタとして「JN14シリーズ」を開発しました。
近年、ロボットならびに工作機械等においては、多軸化・複合化・小型化が進んでおり、同機器に使用されるサーボモータ等の設置スペースが小さくなっております。また、小型サーボモータの中でも、金属筐体タイプでは、筐体ねじ止めタイプの小型低背コネクタのニーズが高まっております。
こうしたニーズに対し、「JN14シリーズ」はねじ止めによる嵌合固定方式を採用することでコネクタ取り付け高さを抑え、高い接続強度と防水性能を実現するとともに、金属筐体への取り付けが容易な構造となっております。

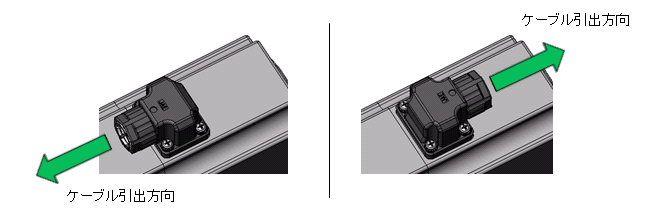

レセプタクルとプラグの嵌合は、ねじ止めで筐体に固定するシンプルな構造で、コネクタの小型化、低背化に加え、強固な接続強度と高い防水性能を実現しています。ねじはフードから容易に脱落しない構造となっており、組立及びハーネス時の作業性に優れています。また、プラグフードは部品の組み方により、同一部品を使用しながらケーブルの引き出し方向を180度反転可能であり、用途に応じて選択いただけます。
本製品は、サーボモータのI/Oとして必要となる電源用の4芯、ブレーキ用の2芯、そしてエンコーダ用の9芯をラインナップしており、□40mm以上の小型モータに対応した仕様となっています。
電源用の4芯レセプタクルは、金属製の筐体にアースコンタクトと接続したねじ止めにて固定する構造となっており、コネクタの取り付けと同時に筐体へのアース接続もとることができます。また2芯、9芯のレセプタクルは、上からスナップインするのみで筐体へロックし取り付けが完了し、各ラインナップとも金属筐体に容易に取り付けることが可能です。
JN14コネクタは、TÜV及びULus/cULの安全規格に対応しており、金属製筐体タイプの小型サーボモータ向けとして、安全にご使用いただけるコネクタとなっております
特 長
- オールプラスチックによる軽量・ローコスト
- 嵌合強度、耐振性、防水性に優れた低背型ねじ止め嵌合方式
- コネクタ嵌合時IP67の防水構造
- 筐体への取り付けで自動接続するアース構造
- 用途に応じてケーブル引出方向を選択できるプラグフード構造
- TÜV、ULus/cUL対応 (2017年10月認証取得予定)
適用市場
サーボモータ、工作機械、ロボット、通信機器など各種産業機器
一般仕様
仕様項目 | 仕様及び性能 | ||
---|---|---|---|
芯数 | 4芯 | 2芯 | 9芯 |
定格電流 | 7A/芯以下 | 1A/芯以下 | 1A/芯以下 |
定格電圧 | 220VAC | 100VAC | 100VAC |
耐電圧 | 1500VAC、1分間 | 500VAC、1分間 | 500VAC、1分間 |
電線仕様 | AWG#18~#22 | AWG#22~#24 | AWG#26~#28 |
適合ケーブル径 | φ6.6~φ7.0 | φ6.6~φ7.0 | φ3.6~φ4.8 |
絶縁抵抗 | 100MΩ以上(500VDC印加) | ||
防水性能 | IP67(コネクタ嵌合時) | ||
使用温度範囲 | -40℃~+125℃ | ||
挿抜寿命 | 50回 |
材料/仕上
レセプタクル
品名 | 構成部品 | 材料/仕上 |
---|---|---|
JN14AH04NJ1(4芯) | ピンコンタクト | 銅合金/金めっき |
アースコンタクト | 銅合金/金めっき | |
インシュレータ | 合成樹脂 | |
ねじ | ステンレス鋼 | |
JN14CR09PM1(9芯) JN14CR02PM1(2芯) |
ピンコンタクト | 銅合金/金めっき |
インシュレータ | 合成樹脂 |
プラグ
品名 | 構成部品 | 材料/仕上 |
---|---|---|
JN14FH04SJ1(4芯) JN14FR09SM1(9芯) JN14FR02SM1(2芯) |
ソケットコンタクト | 銅合金/金めっき |
インシュレータ | 合成樹脂 | |
フード | 合成樹脂 | |
グランドナット | 合成樹脂 | |
ケーブルクランプ | 合成樹脂 | |
ガスケット | 合成ゴム | |
ブッシング | 合成ゴム | |
スプリング | ステンレス鋼 | |
ねじ | ステンレス鋼 |
