車載用HDMI「MX50/53シリーズ」製品ラインナップ拡充

車載用HDMIコネクタMX50/53シリーズ」

 日本航空電子工業は車載用HDMIコネクタ「MX50/53シリーズ」に作業性や設計自由度向上を図った新製品をバリエーションに追加致しました。

概 要

 近年、デジタル携帯端末やエンターテイメント機器を車内でHDMI接続し、音楽や高画質映像を楽しむユーザーが増加しております。そのため、HDMI規格を満たしつつ、車載スペックにも対応したコネクタが必要となっております。また、車体内構造はより複雑になっており、様々なスペース、取り付け方法でHDMI用コネクタが使用されています。このような背景の中、当社は車内HDMI配線用コネクタ「MX50シリーズ」およびユーザー持込機器とのHDMI接続を可能とする「MX53シリーズ」のラインナップを拡充致しました。

 車内配線用のHDMI Type Eコネクタ「MX50シリーズ」では、同一ECU内に複数個使用される場合を想定し、誤嵌合防止キーを設けることで作業性を向上させた基板実装タイプコネクタを4種類追加しました。持込機器との接続に使用されるHDMI Type Aコネクタ「MX53シリーズ」では、ケーブル引出方向だけでなく、適用電線および取り付け方法のバリエーションを拡充しました。これにより、車両内部でのケーブル配索や固定方法の自由度向上に貢献いたします。

 「MX50/53シリーズ」は、車載機器向けに規格化されたHDMI要件に適合したコネクタです。
 本製品は、HDMI伝送性能を満足させるとともに車載要件を考慮し、機械的、環境的性能を両立させております。また、適用電線は車載専用開発のシールド電線を採用しております。
 当社は豊富な車載用HDMI用コネクタラインナップで、お客様のニーズに合った製品をご提供して参ります。

 *HDMIはHigh Definition Multimedia Interface, HDMI Licensing Administrator Inc.の登録商標です。
 *Electronic Control Unit:電子制御ユニット

特 長

  • 2列の19極タイプ
  • 高速伝送に対応したインピーダンスマッチング設計
  • Type Eコネクタの嵌合は、耐こじり構造とし、メカニカルロックを採用
  • 伝送性能信頼性確保の為、ハーネス品にて供給
シリーズ名 MX50シリーズ MX53シリーズ
タイプ Type E Type A(民生用Type Aと嵌合)
ピッチ 横ピッチ1.5㎜ 横ピッチ1.0㎜
用途 基板対電線(車体内部接続) 持込機器接続及び中継

適用市場

カーナビゲーション、カーオーディオ等

一般仕様

極数 19極
定格電流 0.5A/本
接触抵抗 コンタクト部:30mΩ以下(初期からの変化量)
シェル部:50mΩ以下(初期からの変化量)
耐電圧 AC500V(未嵌合状態)
絶縁抵抗 100MΩ以上(未嵌合状態)
適用基板厚 1.6mm
適用電線 シールドツイストペア電線(ハーネス販売のみ)
使用温度範囲 -40℃~+85℃

材料/仕上

MX50シリーズ レセプタクルコネクタ

構成部品 材料/仕上
ピンコンタクト 黄銅/金メッキ(接触部)、錫メッキ(結線部)
ハウジング部品 30%GF SPS他
シェル部品 銅合金/錫メッキ 他

MX50シリーズ プラグコネクタ

構成部品 材料/仕上
ソケットコンタクト 銅合金/金メッキ(接触部)、錫メッキ(結線部)
ハウジング部品 PBT 他
シェル部品 銅合金/錫メッキ 他

MX53シリーズ Type A (中継)コネクタ

構成部品 材料/仕上
ピンコンタクト 黄銅/金メッキ
ハウジング部品 PBT 他
シェル部品 銅合金/錫メッキ 他

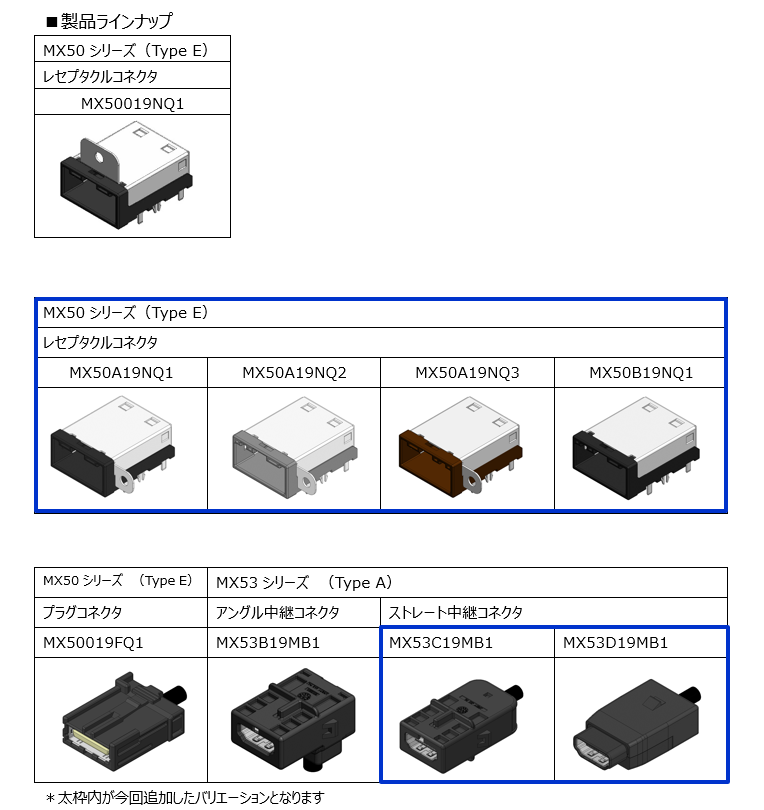

製品ラインナップ

MX50シリーズ (Type E)、レセプタクルコネクタ、MX50019NQ1、MX50A19NQ1、MX50A19NQ2、MX50A19NQ3、MX50B19NQ1、MX50シリーズ (Type E)、MX53シリーズ (Type A)、プラグコネクタ、アングル中継コネクタ、ストレート中継コネクタ、MX50019FQ1、MX53B19MB1、MX53C19MB1、MX53D19MB1*太枠内が今回追加したバリエーションとなります

MX50シリーズ品名一覧はこちら >

MX53シリーズ品名一覧はこちら >
