車載向け防水小型中継コネクタ「MX80シリーズ」販売開始

車載向け防水小型中継コネクタMX80シリーズ」

 日本航空電子工業は、車載向け防水小型中継コネクタ「MX80シリーズ」の販売を開始致しました。

概要

 自動車の電子化、高性能化に伴い、車内では電子機器の搭載が増加しており、搭載スペースの制約から、省スペースに対応した小型コネクタのニーズが高まっています。
 一例として自動車のドアミラーでは、内側にミラー駆動モーターをはじめ、インジケータ、ブラインドスポットモニターなど、多くの機能が組み込まれており、各デバイスを接続するための配線スペースも小さくなっております。そのため、使用されるコネクタにはより小型であること、車室外での使用のため防水性を持つことなどが要求されます。
 このような背景のもと、当社は防水小型中継コネクタ「MX80シリーズ」を開発し、販売を開始いたしました。

 本製品は、IP規格の保護等級IP67に対応し、主に北米地域で求められるUSCAR-2規格に準拠した耐環境特性を有しております。また、フロントリテーナを採用することで端子の半挿入を検知でき、組立時の間違いを防止するとともに、明確なクリック音により嵌合確認が可能で、お客様の作業性向上に貢献いたします。
 今後も極数展開、コネクタの複数使い時に誤嵌合を防止する嵌合極性キーの展開など、「MX80シリーズ」のバリエーション展開を図って参ります。

 小型防水接続用コネクタとしては、他に「MX19シリーズ」や「MX44シリーズ」もご用意しており、「MX80シリーズ」と併せてご使用いただけます。当社は、今後も使用環境に適した小型防水接続用コネクタを提供して参ります。

 USCAR:United States Council for Automotive Research

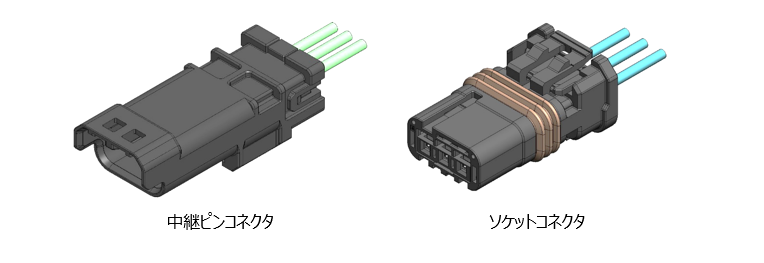

コネクタ外観

MX80コネクタ外観

主な特長

  • ISO/JASO標準タブサイズの0.64mmを採用
  • ピンコネクタ、ソケットコネクタともにプリセットのフロントリテーナを採用
  • USCAR-2規格に準拠
  • 保護等級(IP規格)はIP67に対応
  • 端子ピッチ2.54mmに設定することで標準ピンコンタクトと接続可能

一般仕様

 極数

 3極

 コンタクトピッチ

 2.54mm

 使用温度範囲

 -40℃~+125℃

 適用電線

 0.3~0.5mm2
 (電線例:FLRY-A,FLRY-B, AESSXなど)

 定格電流

 3.7A  0.35 mm2使用時(105℃環境)
 4.5A   0.5 mm2使用時(105℃環境)

 耐電圧

 AC500V(1分間)

電流値は使用温度環境によって異なります。詳細についてはお問合せ願います。

適用市場

ドアミラー、ナンバープレートライティングなどの車載用途、その他、防水性を必要とする用途

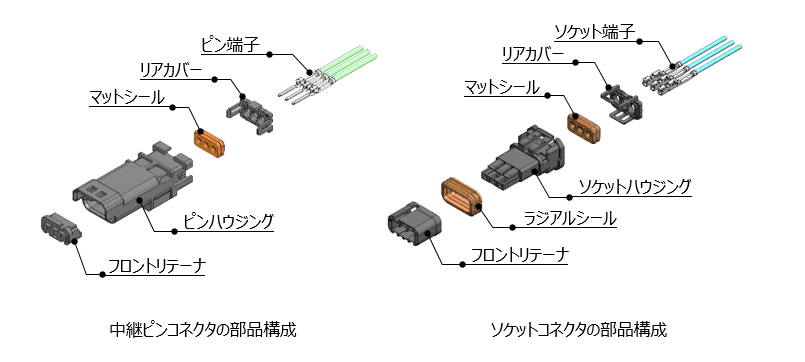

材料/仕上

MX80材料と仕上げ

中継ピンコネクタ

 構成部品

 材料

 ピンハウジング  PBT-GF10
 マットシール  シリコーンゴム
 リアカバー  PBT-GF10
 フロントリテーナ  PBT-GF10

ピン端子

 構成部品

 材料/仕上

 ピン端子  銅合金/スズメッキ

ソケットコネクタ

 構成部品

 材料

 ソケットハウジング  PBT-GF10
 ラジアルシール  シリコーンゴム
 マットシール  シリコーンゴム
 リアカバー  PBT-GF10
 フロントリテーナ  PBT-GF10

ソケット端子

 構成部品

 材料/仕上

 ソケット端子  銅合金/スズメッキ

車載用小型防水コネクタラインナップと主な仕様

  MX80シリーズ
【新規開発】
MX19シリーズ MX44シリーズ
MX80シリーズ
MX19シリーズ
MX44シリーズ
電線中継用 電線中継用 基板対電線用
 極数  3極  2,4極  2,4,6極
使用温度範囲   -40℃~+125℃  -40℃~+105℃
(105℃は周囲温度+
通電による温度上昇)
 -40℃~+125℃
(125℃は周囲温度+
通電による温度上昇)
 タブサイズ  0.64mm  1.0mm  0.64mm
コンタクトピッチ   2.54mm  2.5mm  3.5mm
 適用電線  0.3~0.5mm²  0.3~0.5mm²  0.3~0.5mm²
