車載ECU向け小型･低背コネクタ「MX77シリーズ」のバリエーションを拡充
2026年7月27日
日本航空電子工業は、車載ECUやBMS（バッテリーマネジメントシステム）などの各種ユニット間接続向け小型・低背仕様の基板対ケーブルコネクタ「MX77シリーズ」のラインアップを拡充し、一列ミッドマウントタイプ※の「MX77B」およびオールSMT実装仕様の「MX77C」を開発、販売を開始しました。
概要
近年、自動車の高機能化や電動化に伴い、ADAS向けセンサーや各種ECUなど車載電子機器の搭載数が増加しています。これに伴い、車両内の限られたスペースを有効活用するため、ECU本体やコネクタの小型・低背化ニーズが高まっています。
当社はこうしたニーズに対応するため、車載用基板対ケーブルタイプコネクタ「MX77A」を開発し、加えてソケット側の低背化を実現した「MX77D」をラインアップして、国内外の自動車メーカーおよびティア1メーカーへ提供してきました。
今回、新たに、一列ミッドマウント構造を採用して従来製品（MX77A）比で約30％の低背化を実現した「MX77B」と、オンボードタイプでオールSMT実装仕様の「MX77C」を開発し、ラインアップに追加しました。
「MX77B」は、基板用ピンヘッダコネクタの実装高さ6.6mm、嵌合時高さ6.72mmを実現し、車載ECUやBMSのさらなる薄型化に貢献します。また、「MX77C」は、「MX77B」と同様にコンタクトだけでなく補強部品もSMT実装に対応しており、オンボードタイプのため基板裏面の有効活用を可能にします。さらに、「MX77C」のソケット端子およびソケットコネクタには現行の「MX77A」と共通品を使用できるため、既存設計との互換性に配慮しています。
本シリーズは、既存の「MX77A」「MX77D」とあわせて幅広い実装ニーズに対応し、車載ECUやバッテリー監視システムなどの小型化・高密度実装に貢献します。
※ミッドマウントタイプ：基板をカットしてコネクタをSMT実装する方法。コネクタ高さを基板内に取り込むことができ機器の薄型化に有効。
MX77Aシリーズ：https://www.jae.com/topics/detail/id=1730
MX77Dシリーズ：https://www.jae.com/topics/detail/id=96413
特長
MX77B/MX77C：
- 端子サイズは0.4㎜（ピン巾）の超小型タイプ
- 適合ケーブルのうち、ISO(Thin Wall)0.35sqが全極適用可能
- 試験規格：車載スペック
MX77B：
- ピンヘッダコネクタはミッドマウントタイプ。実装時の基板からの高さは6.6mm（嵌合時高さ6.72mm）の薄型アングルSMTタイプ。嵌合相手のソケットコネクタの高さは9.1mm
- MX77A、MX77C、MX77Dとはロックレバー係止部の位置が逆になるリバース嵌合タイプ
MX77C：
- 嵌合相手は既存のMX77Aソケットコネクタ
- ソケット端子は、既存「MX77A」タイプと同じものを使用、外力に強いボックスタイプ構造
MX77B嵌合高さ

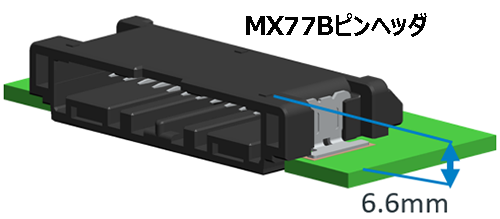

ピンヘッダコネクタの基板からの実装高さ

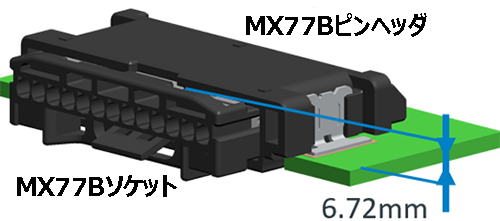

嵌合時の基板からの高さ
MX77シリーズ嵌合比較

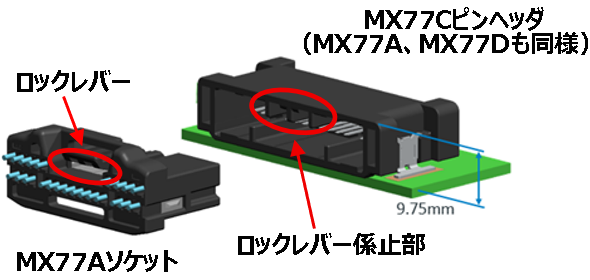

MX77A、MX77C、MX77D：標準嵌合タイプ

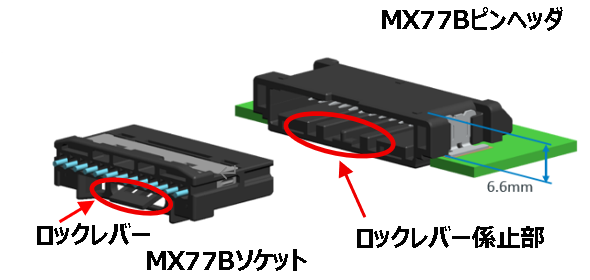

MX77B：リバース嵌合タイプ
適用市場
車載用ボディ系各種ECU、車載バッテリーシステム用機器、BMS(Battery Management System)等
一般仕様
| 極数 | MX77B | 8, 13 |
|---|---|---|
| MX77C | 8, 24, 32, 40 | |
| 使用温度範囲 | -40℃ ～ +85℃ | |
| 使用最高温度 | 130℃（周囲温度＋通電による温度上昇） | |
| 適用電線 | CHFUS 0.13 mm²/CIVUS 0.13 mm² CHFUS 0.22 mm²/CIVUS 0.22 mm² CHFUS 0.35 mm²/CIVUS 0.35 mm²/AVSS 0.3 mm² |
|
※MX77Cの8極は6極芯抜きした2極タイプとなります。
材料/仕上
ソケットコネクタ
| 構成部品 | 材料/仕上 |
|---|---|
| ハウジング | PBT |
| リテーナ | PBT |
| ソケット端子 | 銅合金/錫めっき |
アングルピンヘッダ
| 構成部品 | 材料/仕上 |
|---|---|
| ピンインシュレータ | PPS-GF40 |
| ピン端子 | 銅合金/錫めっき |
| ホールドダウン | 黄銅/錫めっき |
外観
MX77B
| ソケットコネクタ | アングルピンヘッダ | |
|---|---|---|
| ソケットハウジング | ソケット端子 | |
 |
 |
 |
MX77C
| アングルピンヘッダ |
|---|
 |
参考
| 項目 | MX77A | MX77B | MX77C | MX77D | ||||
|---|---|---|---|---|---|---|---|---|
| ソケット | ピンヘッダ | ソケット | ピンヘッダ | ソケット | ピンヘッダ | ソケット | ピンヘッダ | |
| 接続方式 | 圧着 | オンボード SMT＋ スルーホール |
圧着 | ミッドマウント オールSMT |
MX77A流用 | オンボード オールSMT |
圧着 | MX77A流用 |
| 高さ | 13.5mm | 9.7mm | 9.1mm | 6.6mm MX77A比 約30％減 |
9.75mm | 9.5mm MX77A比 約30％減 |
||
| 嵌合方式 | 標準 | リバース | 標準 | 標準 | ||||
