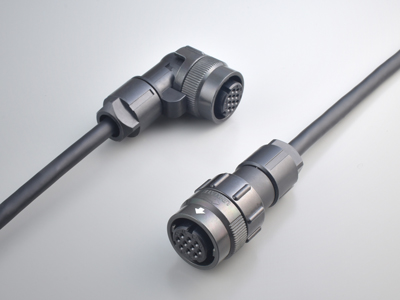

耐振動性能に優れた産業機器向け小型丸型コネクタ「JN2Vシリーズ」を開発・販売開始
日本航空電子工業は、ロボット、工作機械をはじめとした、耐環境性を必要とする産業機器のサーボモータ等に適した小型丸型ワンタッチロック防水コネクタ「JN2Vシリーズ」を開発し、販売を開始いたしました。
背景・製品概要
昨今の工場自動化により工作機械やロボット等、産業機器の導入が進み、さらには装置の動きが複雑化する中で、サーボモータの需要が拡大しています。同時に、生産効率向上のために装置の動作速度も上がっていることから、装置、サーボモータに大きな振動や衝撃が加わることも増加していますが、こうした環境下では、コネクタ部において電気的接続の瞬断に対し、より対策を強化することが求められております。
この背景の中、当社は装置の共振等、当社従来品を超える負荷条件においても安定した接触性能が継続する、耐振動性能を強化したプラグコネクタを新たに開発いたしました。
JN2Vシリーズは、当社従来品であるJN2シリーズと外観、寸法は同様で、嵌合互換性を保持しながら、接点構造の変更により耐振動性能を強化した製品です。JN2シリーズのコンタクトが２点接点構造であるのに対し、JN2Vシリーズのコンタクトは5点接点構造を採用することで振動を受けた場合にも接点を確実にホールドし、安定した接続が維持可能です。耐振動性能として従来JN２シリーズとの比較において、2.5倍である245m/s２(25G)の振動条件に対応しております。
本製品は小型防水I/Oコネクタとして、今後多様化し、耐環境性能が必要とされるロボット、自動機、工作機械をはじめとする産業機器のサーボモータ等に、幅広くご利用いただけます。
特 長
- コンタクトの５点接点構造により、耐振動性能を向上
- 245m/s２(25G)の振動条件に対応 (参考)従来品JN2シリーズ：98m/s２(10G)
- JN1/JN2レセプタクルコネクタとの嵌合互換性を保有
- JN1/JN2コンタクトの半自動圧着工具(アプリケータ)を流用可能（手動圧着工具はJN2V専用工具が必要）
- プッシュツイスト方式によるワンタッチロック構造
- 嵌合時IP67の防水性能を確保
- アングルタイプはケーブル引出方向を90°間隔の4方向で設定可能
適用市場
耐振動、防水性を要するロボット、自動機、工作機械等の産業用機器
一般仕様
| ・芯数 | 10芯 |
| ・定格電流 | 3A/芯（#22サイズコンタクト） |
| ・定格電圧 | 200VAC |
| ・耐電圧 | 900VAC（1分間） |
| ・絶縁抵抗 | 1000MΩ以上（500VDC印加） |
| ・耐振動性能 | 245m/s2ピーク、10～500Hz、3軸各3時間（計9時間） |
| ・挿抜寿命 | 500回 |
| ・防水性能 | IP67（コネクタ嵌合時） |
| ・使用温度範囲 | -20℃～＋100℃ |
| ・結線仕様 | 圧着結線：AWG#20～#28 |
材料／仕上
| 構成部品 | 材料／仕上 |
|---|---|
| ソケットコンタクト | 銅合金／接触部：ニッケル上金めっき、結線部：錫めっき |
| インシュレータ | 合成樹脂 |
| グランドナット | 合成樹脂 |
| エンドベル（ストレートプラグ用） | 合成樹脂 |
| エンドベル（アングルプラグ用） | 合成樹脂 |
| アセンブリナット（ストレートプラグ用） | 合成樹脂 |
| アセンブリナット（アングルプラグ用） | 亜鉛合金／亜鉛めっき |
| カップリングナット | 亜鉛合金／亜鉛めっき |
| Oリング | 合成ゴム |
| ブッシング | 合成ゴム |
| スプリング | ステンレス鋼 |
