USB4™認証取得 USB Type-C®レセプタクルコネクタを販売開始
2020年 12月 18日
日本航空電子工業は、USB4（40Gbps）認証を取得したType-Cレセプタクルコネクタ（オンボードタイプ）を販売開始しました。販売中のType-Cレセプタクルコネクタ、プラグコネクタ、ケーブルハーネスと併せて「DX07シリーズ」としてお客様へ供給して参ります。
概要
2019年９月にリリースされた最新のUSB規格であるUSB4は、従来のUSB 3.2（最大20Gbps）に対して2倍の速度での伝送（最大40Gbps）が可能であり、PCとドック、モニター、SSD間の大容量データの伝送や、ゲーム機本体とVRゴーグル間のレスポンス速度向上など、高速伝送が必要となる機器への搭載が期待されております。当社はUSB Type-Cコネクタとして、既にUSB 2.0や電源供給用から、USB 3.2、Thunderbolt™3に対応した高速伝送用までDX07シリーズのラインナップを豊富に取り揃えておりますが、さらなる高速伝送のニーズに応え、USB4に対応した製品を新たに開発し販売を開始致しました。
本製品は、従来のUSB Type-Cコネクタとの下位互換性を確保しながら、当社の高速伝送シミュレーション技術を活用して、信号品質などの厳しいUSB4スペックを満足させており、USB4認証を取得しております。今後もUSB4対応製品の開発に注力し、製品ラインアップを拡充してまいります。
当社は、USB Type-C コネクタの規格策定に当初から携わってきたコネクタメーカーとして、今後もお客様の幅広いニーズにお応えしていくと共に、機器や基板の設計自由度の向上に努めて参ります。
【DX07シリーズ特集ページ】
https://www.jae.com/connector-special/dx07_usb_type-c/
※USB4™, USB Type-C®とUSB- C®はUSB-IF (USB Implementers Forum,Inc. )の商標です
※Thunderbolt™は、Intel Corporationの商標です
※SSD: Solid State Drive

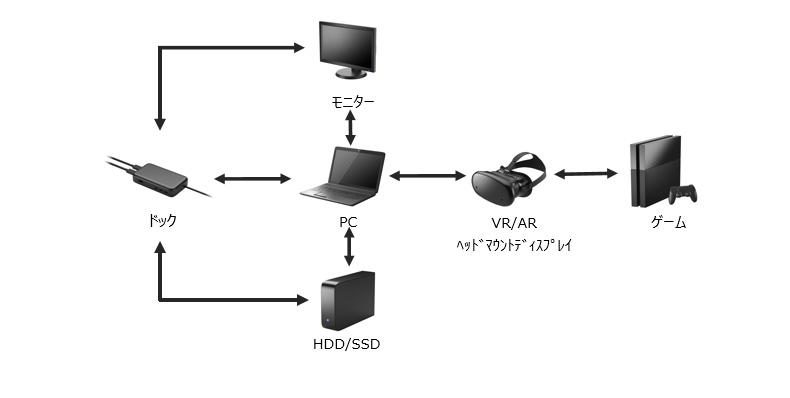

USB4の利用イメージ

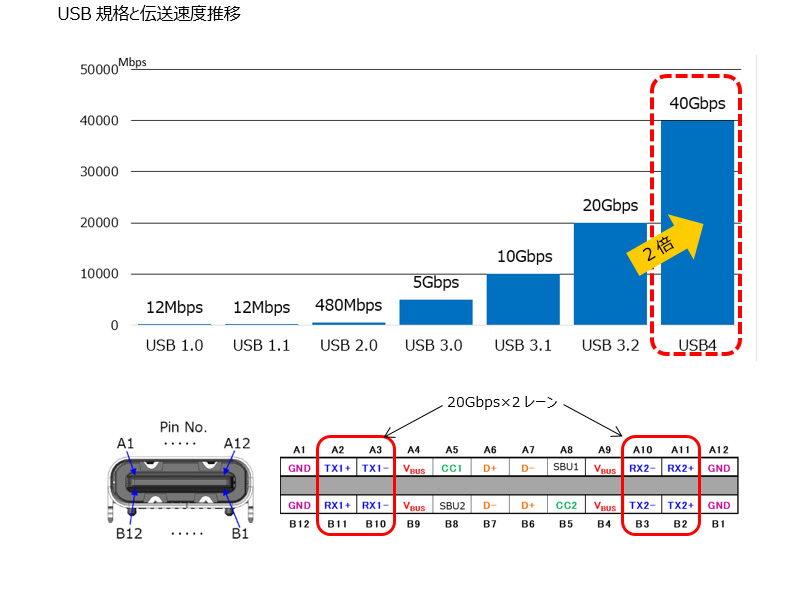

USB4概要
特 長
- USB4 40Gbps（20Gbps×2）準拠
- Universal Serial Bus Type-C Specification Release 2.0準拠
- USB Power Delivery Revision 3.0準拠（最大5A）
- TID番号：4729
バリエーション

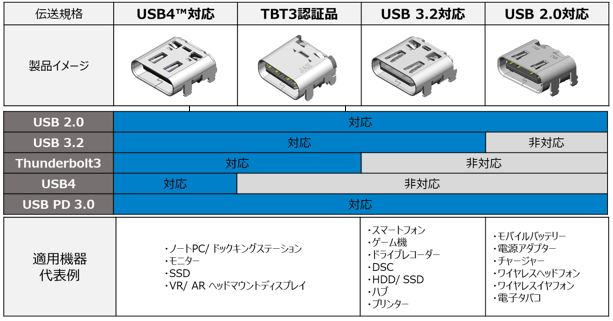

当社コネクタラインナップと規格対応表
一般仕様
| 形態 | 2列SMT 24芯レセプタクルコネクタ |
|---|---|
| 品名 | DX07S024JAA（センターハイト1.57mm オンボード） |
| 定格電流 | 最大5A（Vbus） |
| 極数 | 24極 |
| 定格電圧 | AC20V r.m.s. |
| 接触抵抗 | 初期40mΩ以下 |
| 耐電圧 | AC 100V r.m.s. （1分間） |
| 絶縁抵抗 | 100 MΩ以上 |
| 使用温度範囲 | -40℃～＋85℃ |
| 挿抜寿命 | 10,000回 |
DX07シリーズ（レセプタクル）のご紹介はこちら >
この頁に記載されている内容は、発表日時点の情報です。 ご覧になった時点で、内容が変更になっている可能性がありますのであらかじめご了承ください。
