JCS7602
慣性機器｜JCS7602

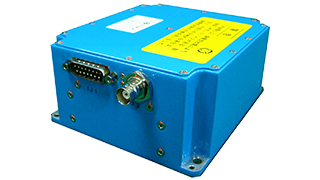

『JCS7602』は、国産（弊社製）の「ファイバ・オプティック・ジャイロ（FOG：Fiber Optic Gyro）」、「サーボ加速度計」及びGPS受信機をワンパッケージに収納し、GPSハイブリッドにより、高精度高分解能な「角速度」、「加速度」、「姿勢・方位」、「速度」、「位置」他を出力する小型／軽量／低コストな慣性装置であります。
特長
- 純国産センサ使用
- 角速度、加速度、姿勢・方位、位置をリアルタイムに計測/出力
- GPSハイブリッド
- 小型・軽量
- 優れた耐環境性
- メンテナンスフリー
用途
- 運動体位置、姿勢計測
一般仕様
| 項目 | 単位 | JCS7602 | |
|---|---|---|---|
| 姿勢角精度 | 純慣性 | ° | ≦(0.2+1% of input) |
| ﾊｲﾌﾞﾘｯﾄﾞ時 | ° | ±0.2 | |
| 方位角精度 | 相対方位 | ° | ≦(30/h±1% of input) |
| 真方位 | ° | - | |
| 加速度 | 計測範囲 | ±m/s2 | 19.6 |
| 精度 | ±m/s2 | ≦0.1 | |
| 角速度 | 計測範囲 | ±ﾟ/s | 400 |
| 精度 | %FS(rms) | 0.1 | |
| 電源電圧 | V(DC) | 24 | |
| 外観寸法値 | 幅 | mm | 130 |
| 奥行き | mm | 115 | |
| 高さ | mm | 60 | |
| 質量 | kg | ≦1.2 | |
| 機能 | 角速度出力 | ○ | |
| 姿勢角出力 | ○ | ||
| 方位角出力 | ○ | ||
| 角速度出力 | ○ | ||
| 速度出力 | ○ | ||
| 位置出力 | ○ | ||
| 信号形態 | RS-422(CAN：オプション) | ||
| 更新周期 | 250Hz | ||
| GPS | 内蔵 | ||
| GPSハイブリッド | 標準 | ||
| 備考 | - | ||
ご注文に際してのお願い
①本製品情報に掲載の仕様は、参考値です。製品および仕様については、予告なく変更する場合があります。掲載製品のご採用の検討やご注文に際しては、予め弊社販売窓口までお問合せの上、｢納入仕様書｣の取交わしをお願い申し上げます。
②お客様におかれましては、保護回路や冗長回路等を設けて機器の安全を図られると共に、弊社製品の適合性について十分なご確認をお願い申し上げます。
③本製品情報に掲載の製品は、受託開発製品または、受注生産製品です。最少受注数量につきましては、予め弊社販売窓口までお問合せの上、ご確認下さいますようお願い申し上げます。
④本製品情報掲載の製品は、下記の推奨用途に使用されることを意図しております。したがいまして、推奨用途以外へのご使用または、極めて高い信頼性が要求される特定用途へのご使用をお考えの場合は、必ず事前に弊社販売窓口までご相談下さいますようお願い申し上げます。
（1）ご相談いただく用途例
（イ）下記用途でお客様指定または、産業分野固有の品質保証プログラムがある場合は、ご相談ください。
①本製品情報に掲載の仕様は、参考値です。製品および仕様については、予告なく変更する場合があります。掲載製品のご採用の検討やご注文に際しては、予め弊社販売窓口までお問合せの上、｢納入仕様書｣の取交わしをお願い申し上げます。
②お客様におかれましては、保護回路や冗長回路等を設けて機器の安全を図られると共に、弊社製品の適合性について十分なご確認をお願い申し上げます。
③本製品情報に掲載の製品は、受託開発製品または、受注生産製品です。最少受注数量につきましては、予め弊社販売窓口までお問合せの上、ご確認下さいますようお願い申し上げます。
④本製品情報掲載の製品は、下記の推奨用途に使用されることを意図しております。したがいまして、推奨用途以外へのご使用または、極めて高い信頼性が要求される特定用途へのご使用をお考えの場合は、必ず事前に弊社販売窓口までご相談下さいますようお願い申し上げます。
（1）ご相談いただく用途例
（イ）下記用途でお客様指定または、産業分野固有の品質保証プログラムがある場合は、ご相談ください。
- 用途例：自動車電装、列車制御、通信機器（幹線）、交通信号制御、電力、燃焼制御、防火・防犯装置、防災機器、等。
- 特定用途例：航空宇宙機器、海底中継機器、原子力制御システム、生命維持のための医療機器、等。
