2024/11/20

角型コネクタソリューションKN06シリーズ

多極配線接続に最適なコネクタ KN06シリーズ

近年、産業機械では複数にわたるユニットの接続によりケーブル本数の増加、接続作業の煩雑さが課題となっています。ユニット間接続用ケーブルの本数を減らし、多極配線が可能なコネクタを使用することで作業を簡素化する事が可能となります。課題を解決し作業効率の向上を図れるKN06シリーズコネクタをご提案致します。

KN06シリーズ概要

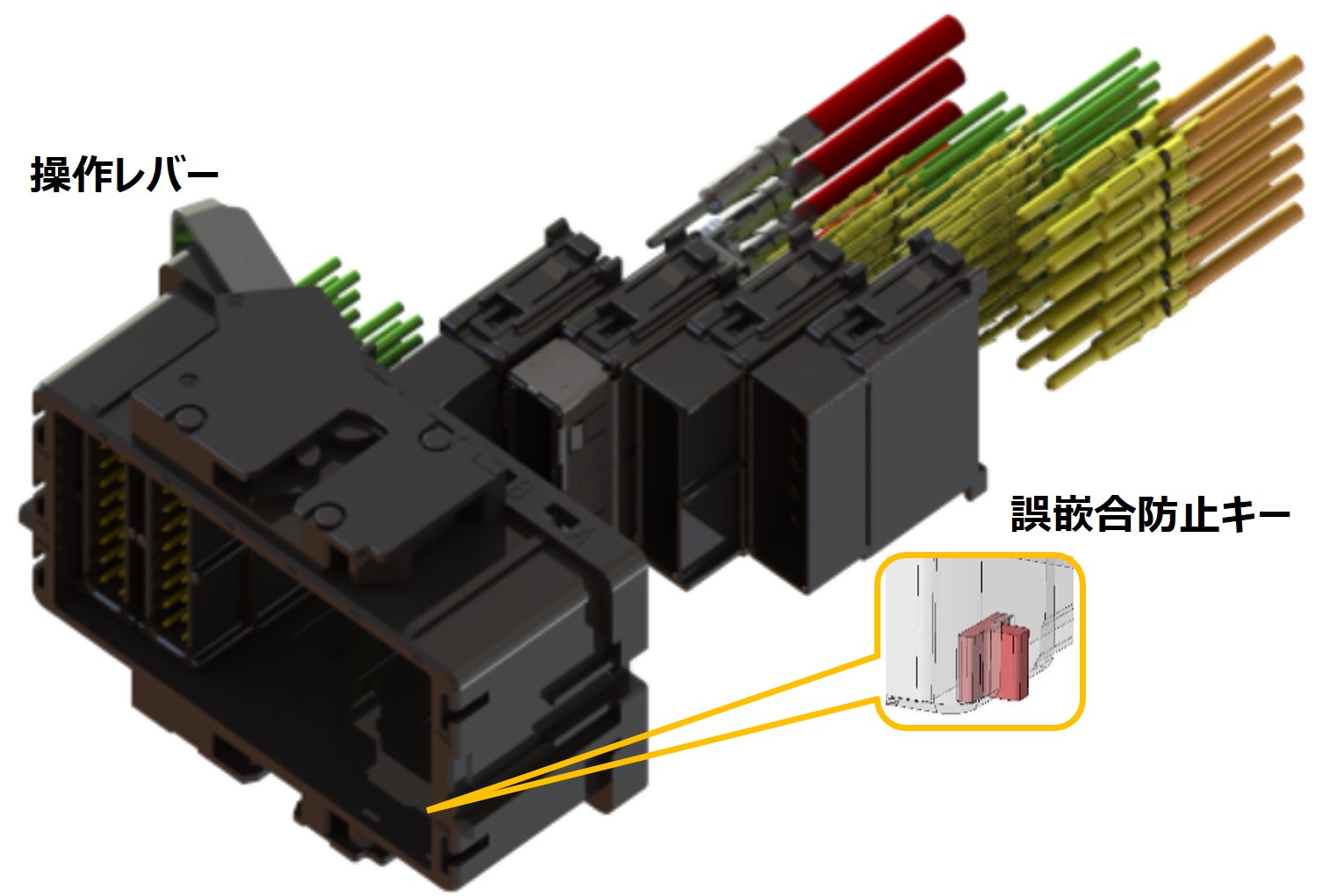

KN06シリーズはインシュレータをブロック化し、様々な極数バリエーションにカスタマイズ可能な構造となっています。モジュールは最大6個収納可能で最大300極(AWG22・50極×6モジュール)を一括で嵌合することができるため、従来のコネクタと比較して設置・立上げ時の嵌合回数を大幅に削減できます。また、ラック&ピニオン方式のレバー構造を採用することで嵌合操作力を抑えるとともに、外殻部品にプラスチックを採用した軽量設計により、嵌合作業における作業負荷を軽減しています。

KN06シリーズ・モジュール構成例

レセプタクル
KN06シリーズレセプタクル モジュール構成例

プラグ
KN06シリーズプラグ モジュール構成例

KN06シリーズによるコネクタ置き換え例

Before: 数多くのハーネス接続により作業が煩雑
従来の複数ハーネス接続しているイメージ図




After: ケーブル数を削減し組立工数も削減KN06シリーズで複数の接続をまとめたイメージ図

KNシリーズ 製品バリエーション

KN06シリーズ

非防水・樹脂製シェルタイプ

角型多極一括嵌合コネクタKN06シリーズ

製品ページ

KN01シリーズ

防水・金属製シェル(堅牢)タイプ

角型防水コネクタKN01シリーズ

製品ページ

KN02シリーズ

非防水・樹脂製シェルタイプ

角型オールプラスチックコネクタKN02シリーズ

製品ページ
