車載向け防水コネクタMX23Aシリーズ

自動2輪に採用が広がるMX23Aシリーズ

MX23Aシリーズは、自動車やオートバイなどの電子制御ユニット(ECU)や車載関連機器に幅広く利用される小型低背の防水コネクタです。MX23Aシリーズには以下のような特長があります。

小型低背の防水設計
コネクタは小型で低背な設計であり、車両内の限られたスペースでの利用に適しています。

耐環境特性
MX23Aシリーズは耐環境特性に優れており、エンジンルームなどの厳しい環境条件に対応しています。

防水性能
コネクタの嵌合部分においては、防水はシールリングによって行われ、電線結線部分はグロメットを使用し防水します。

リバースタイプのピンコネクタ
実装スペースを考慮した設計として、ピンヘッダはロック位置が上下逆になるリバースタイプも用意されています。

MX23Aシリーズ 組み合わせ一覧

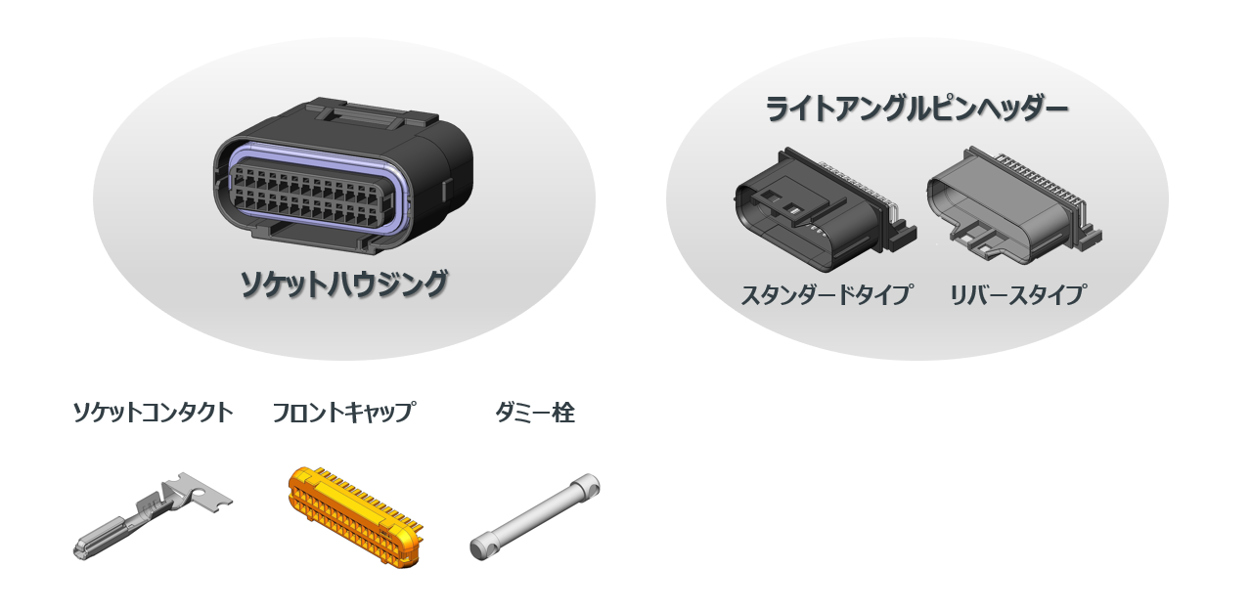

MX23Aソケットハウジングとライトアングルピンヘッダーと構成パーツ

MX23Aシリーズは誤嵌合防止として2種類のキーが選択可能です。またソケットハウジングには端子挿入確認用にフロントキャップや空き端子の防水を確保するためのダミー栓、ピンヘッダはリバースタイプをご用意しております。

MX23Aシリーズ 搭載例

MX23Aシリーズは、耐環境性能・防水性能に優れており下記の様な幅広いアプリケーションに搭載されております。

ATVとジェットスキー

トラクターとスノーモービル

MX23Aシリーズ 資料ダウンロード

防水型基板ケーブル用コネクタMX23A資料



MX23Aシリーズの詳細情報・製品特長はダウンロード資料をご覧ください。

ダウンロード
